Description

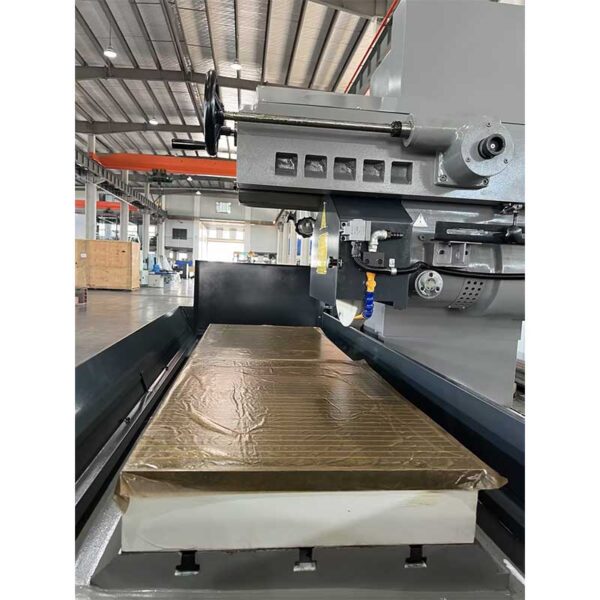

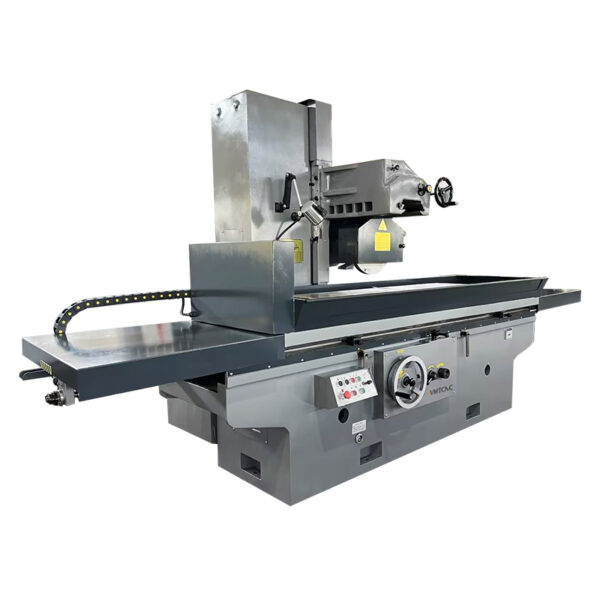

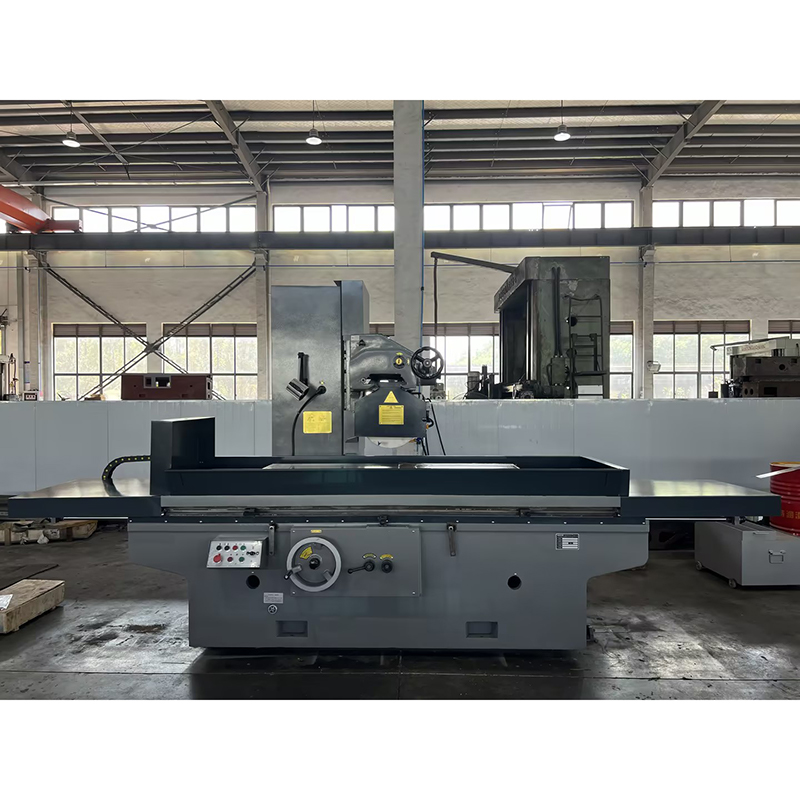

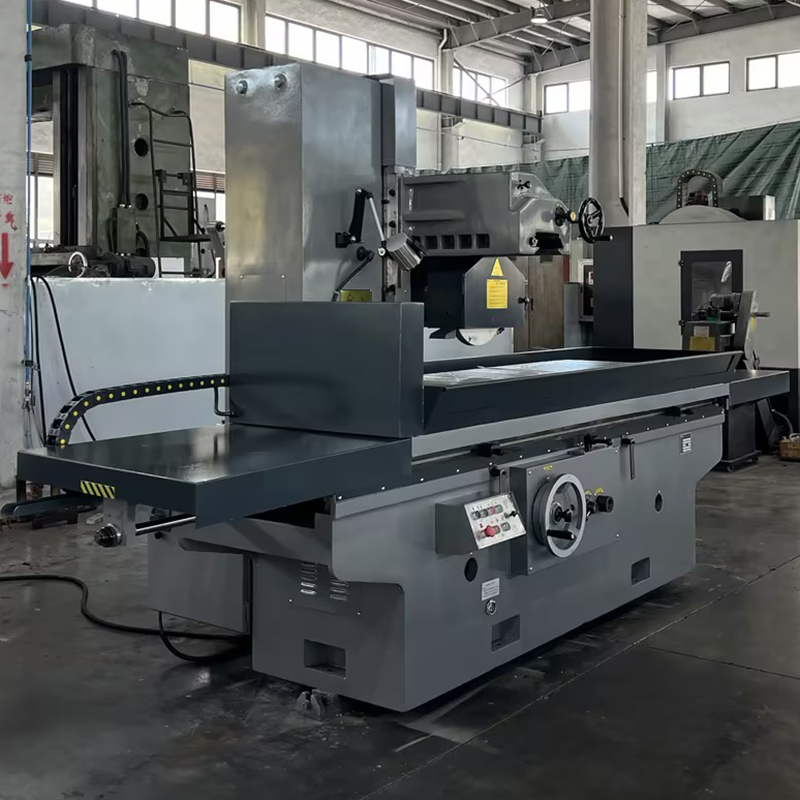

La rectificadora de superficies horizontal M7150 se utiliza para producir un acabado liso en superficies planas. Aplicable a todo tipo de maquinaria de procesamiento, piezas de automóviles, accesorios, acero magnético, la industria de procesamiento de piezas de molde. Y la máquina herramienta se puede hacer de acero de molienda, hierro, cerámica y piezas de metales no ferrosos.
Especificaciones de la rectificadora de superficies M7150
| Especificaciones | M7150x12/16/20 | |
|---|---|---|
| Dimensiones de la mesa de trabajo (LxAnxAl) | 1250/1600/2000x500x600mm | |
| Movimiento longitudinal máximo de la mesa de trabajo | 1350mm | |
| Distancia máxima desde el centro del husillo hasta la superficie de la mesa de trabajo | 800mm | |
| Movimiento transversal máximo del cabezal de rectificado | 550mm | |
| Movimiento vertical del cabezal de pulido | Por graduación | 0.01mm |
| Por revolución | 1mm | |
| Elevación rápida | Potencia | 0.37kw |
| Velocidad | 1440r/min | |
| Tamaño de la muela de rectificar | Φ400x40x127mm | |
| Velocidad de la muela de rectificar | 1440r/min | |
| Potencia total del motor | 12kw | |
| Potencia del motor del husillo | 7.5kw | |
| Potencia del motor de la bomba de aceite | 4kw | |
| Paralelismo de la superficie con la base | 300: 0.008mm | |
| Rugosidad de la superficie | Ra:0.63um | |
| Dimensiones del embalaje | 3600x1930x2480mm | |
| N.W/G.W | 5300/6000kg | |
Características principales rectificadora de superficies
1.Construcción robusta y diseño resistente.
2.El movimiento longitudinal de la mesa de trabajo es accionado por energía hidráulica. Regulación continua de la velocidad.
3.El movimiento longitudinal de la cabeza de molienda es impulsado por energía hidráulica. Regulación continua de la velocidad.

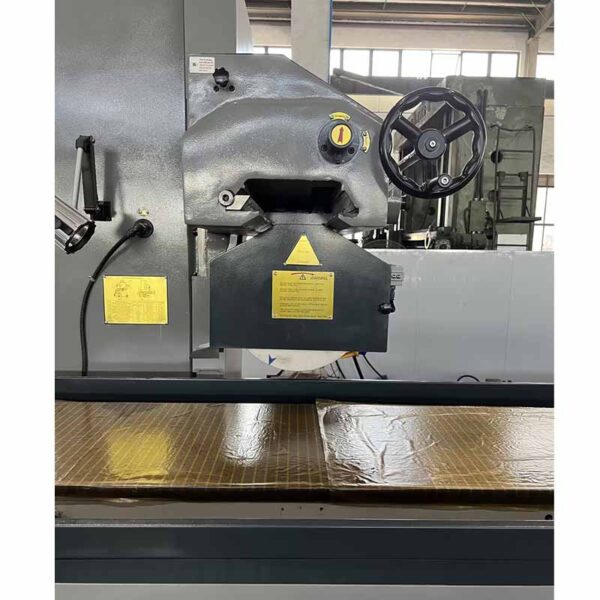

4.El cabezal de rectificado está equipado con un motor de elevación de alta velocidad, lo que aumenta la eficiencia.
5.El ferrocarril vertical y horizontal para el cabezal de rectificado se pega con correa suave PTFE. Buena resistencia al desgaste.
6.Alta precisión, buena estabilidad y bajo ruido.
