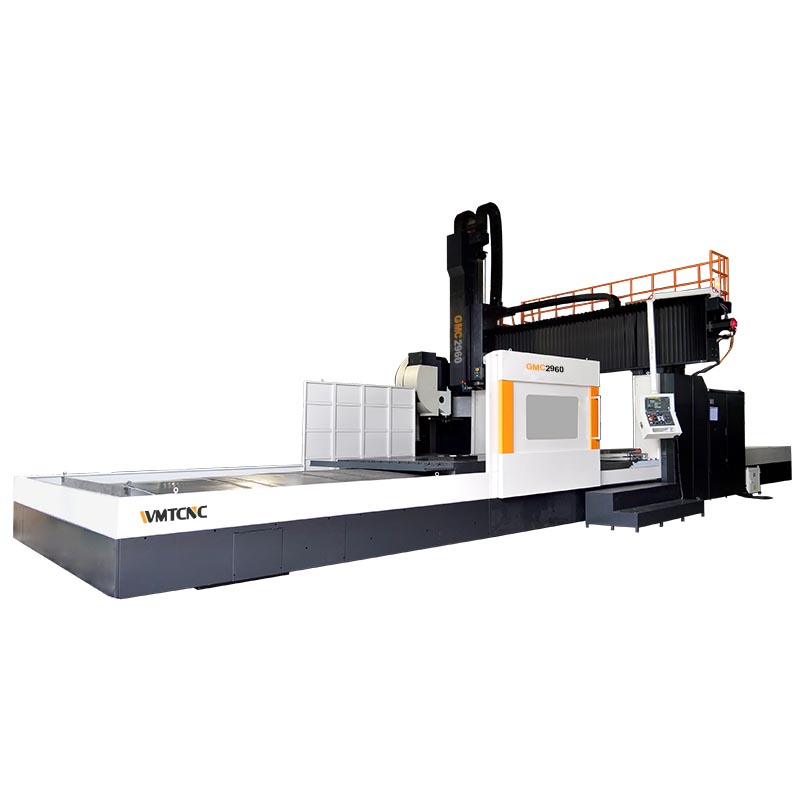

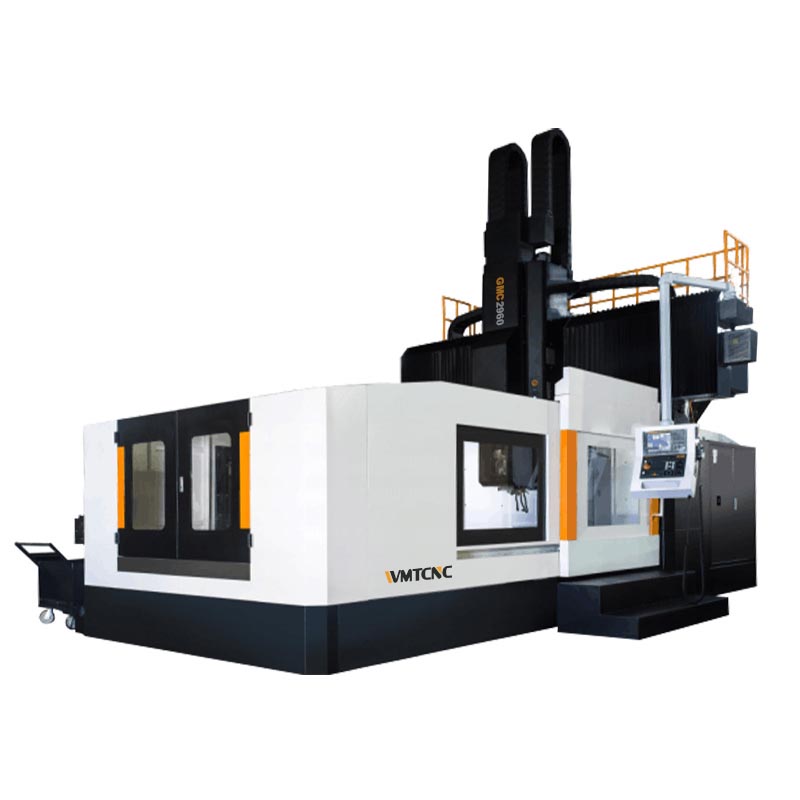

Description
La fresadora de pórtico es adecuada para fresar, taladrar, perforar, roscar, etc. Mecanizando metales ferrosos y no ferrosos, puede realizar varios procesos con una sola instalación de la pieza de trabajo, garantizando la calidad de los productos y la eficiencia de la producción.
Especificación
| Especificación |
GMC2960 |
| Mesa de trabajo |
|
| Tamaño de la mesa de trabajo (L×A) |
6000×2500mm |
| Tamaño de las ranuras en T (N×W×D) |
11-28×200mm |
| Recorrido |
|
| Recorrido del eje X/Y/Z |
6000/2900/1000mm |
| Capacidad |
|
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo |
220-1220mm |
| Distancia entre dos columnas |
3050mm |
| Husillo |
|
| Conicidad del husillo |
BT50 |
| Potencia del husillo |
22/26kw |
| Velocidad máxima del husillo |
6000rpm |
| Par de torsión del husillo |
560N·m |
| Avance |
|
| Velocidad de avance rápido (X/Y/Z) |
10/10/10m/min |
| Tornillo de bolas (diámetro+paso) |
|
| Tornillo de bolas en el eje X/Y/Z |
8020/6320/5016 |
| Tipo de guía X/Y/Z |
X/Y:roller linear guideways, Z:box guideway |
| Almacén de herramientas |
|
| Capacidad del almacén de herramientas |
24T |
| Longitud máxima de la herramienta |
350mm |
| Tiempo de cambio de herramienta (T-T) |
3s |
| Precisión de posicionamiento (estándar GB) |
|
| Precisión de posicionamiento (X/Y/Z) |
0.045mm |
| Precisión de posicionamiento repetida (X/Y/Z) |
0.03mm |
| Tamaño de la máquina |
|
| L×A×A |
16000×7200×5700mm |
| Peso |
|
| Carga máxima de la mesa de trabajo |
24t |
| N.W |
50t |
Características Principales
- Fresadora de pórtico con unidad de husillo BT50
- Disco tipo ATC 24 piezas
- FANUC, sistema Siemens como selección opcional.
- Adecuada para el mecanizado de piezas de automóviles, industria de moldes, etc.
Detalles de la Máquina
 |
 |
| Husillo de Taiwán |
Taiwán Deta ATC |
| Famoso husillo de Taiwán. Alta velocidad, alta precisión. Buen acabado superficial. |
De serie con cargador de herramientas tipo disco de 24T. |
 |
 |
| Controlador CNC |
Lubricación Automática |
| De serie con controlador Fanuc Oi MF. Siemens 828D, KND, GSK como opcionales. |
Lubricación automática regular y cuantitativa. Ajuste del tiempo de lubricación en consecuencia. |
Accesorios Opcionales
 |
 |
| Husillo con reductor Taiwán GTP121 |
Taiwan GONG YANGN75 Cabezal de Fresado Angular Derecho |
 |
 |
| Mesa Giratoria de 4º Eje |
Mesa Giratoria 5º Eje |
