Description

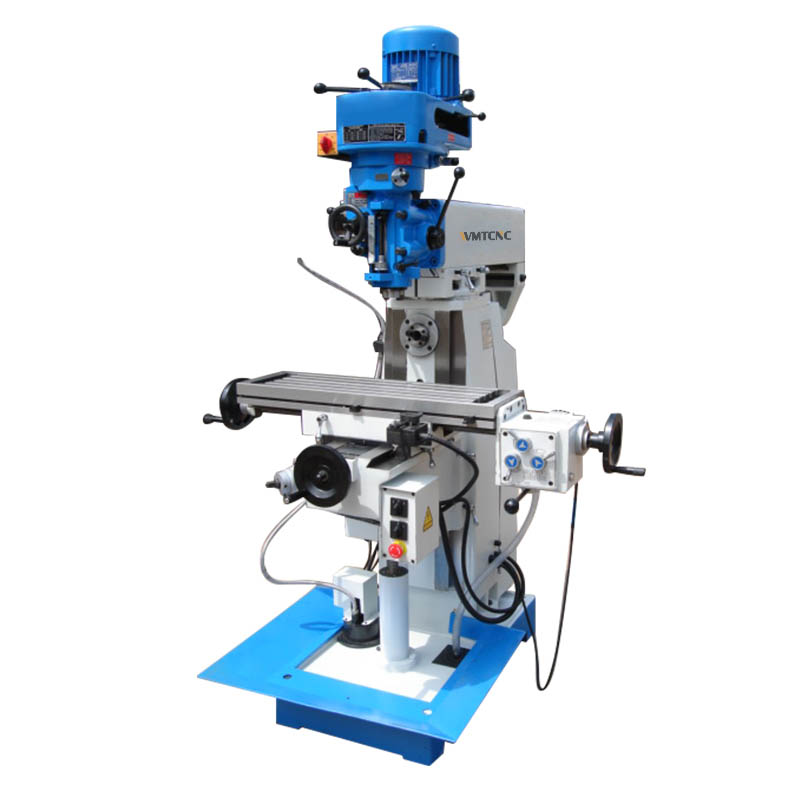

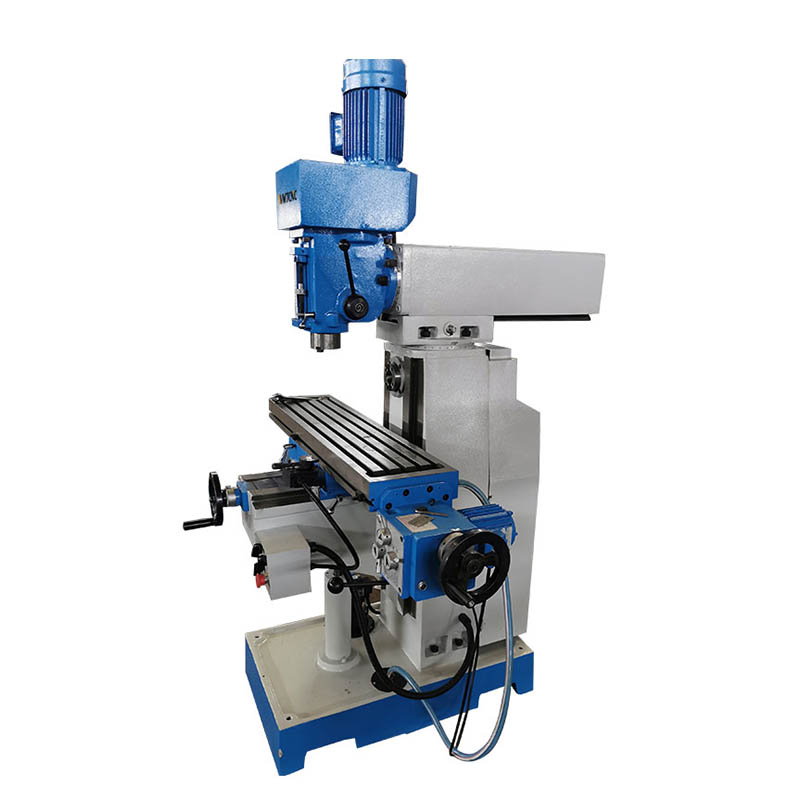

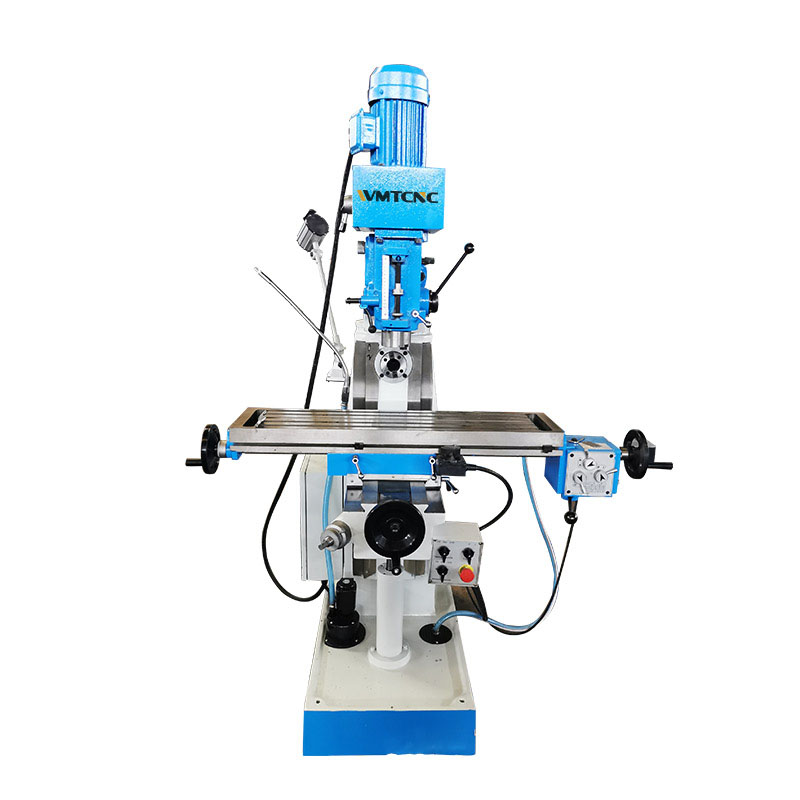

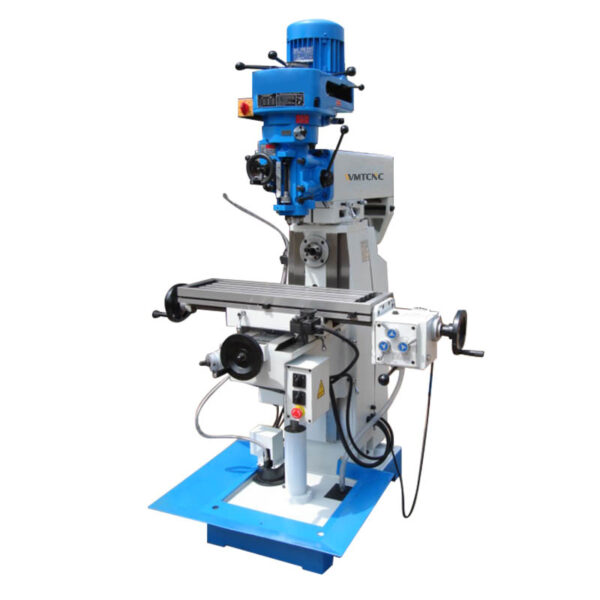

Fresadora universal manual de 3 ejes de precisión ZX7550ZW – Fresadora multifunción vertical y horizontal
Detalles de la máquina
 |
 |
| HUSILLO | 3 AXIS DRO |
| El husillo adopta el frenado de ahorro de energía. Gran par de arranque, parada rápida fiable. Cono del husillo: MT4/ISO40 | La lectura digital de 3 ejes es opcional, necesita un coste adicional. Mejorar el procesamiento y la eficiencia de la producción. |
 |
 |
| INTERRUPTOR DE CONTROL | ARMARIOS ELÉCTRICOS |
| Interruptores de control en la máquina. Operación fácil y rápida. | Los armarios eléctricos de marca de alta calidad se utilizan para controlar máquinas herramienta para realizar diversas tareas. |
 |
 |
| MESA DE TRABAJO | SISTEMA DE LUBRICACIÓN |
| Guía de templado, rectificado de precisión y raspado. | Lubrica las piezas de la máquina para una mayor durabilidad. |
Especificación
| Especificación | ZX7550ZW |
| Diámetro máx. de perforación | Φ50mm |
| Diámetro máx. de fresado horizontal | Φ100mm |
| Diámetro máx. de fresado vertical | Φ25mm |
| Diámetro máx. de mandrinado | Φ120mm |
| Conicidad del eje | ISO40 |
| Velocidad del cabezal | V:60-1500rpm(8) |
| H:60-1350rpm(8) | |
| Recorrido del husillo | 120mm |
| Tamaño de la mesa | 240×800(1000)mm |
| Recorrido de la mesa | 400(600)×230×350mm |
| Potencia del motor principal (V/H) | V:1.5kw H:1.5kw |
| Tamaño del embalaje | 1140X1220X2250(1) |
| 1140X1300X2250(2) | |
| N.w/G.w | 900kg/1050kg |
Características principales
Fresadora universal ZX7550ZW con accionamiento de husillo por correa trapezoidal y accionamiento de husillo por engranaje. Utiliza conjuntos estandarizados de la fresadora VH uso universal como fresadoras y taladradoras.
- Guía rectangular, mayor estabilidad.
- Cambio fácil de fresado vertical a fresado horizontal.
- La mesa de trabajo se puede alimentar automáticamente en el eje X, y está equipada con una unidad de «retroceso rápido» para lograr una alta eficiencia en el trabajo.
- El cabezal gira ±90º.
- El fresado vertical ZX7550CW es impulsado por engranajes; el fresado horizontal es impulsado por correa.
- El husillo de fresado vertical ZX7550ZW puede ser autoalimentado basado en ZX7550CW.
