Description

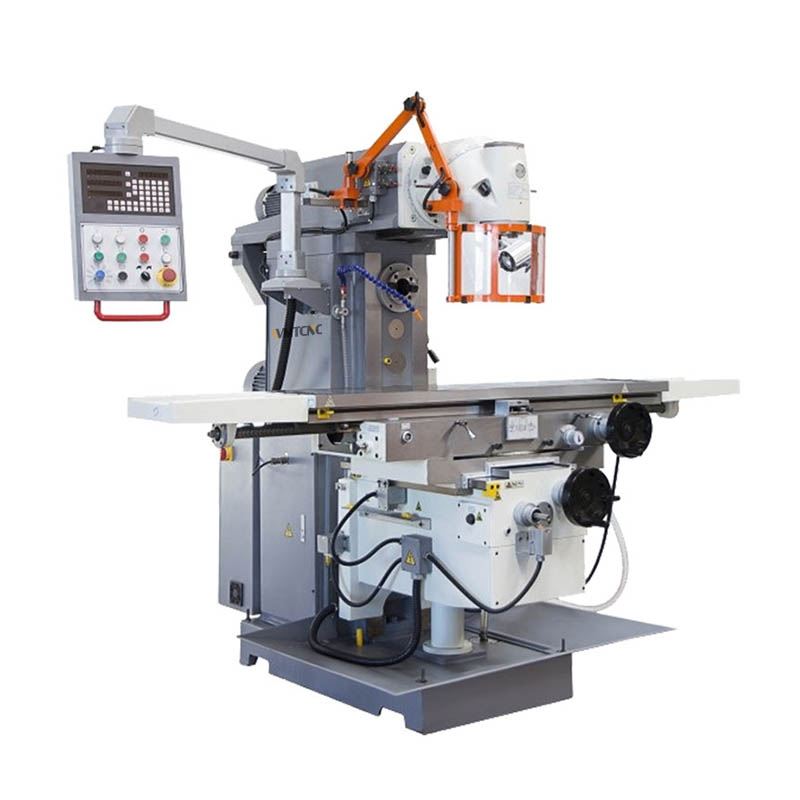

XL6436C Fabricante de fresadoras universales avanzadas
Detalles de la máquina
 |
 |

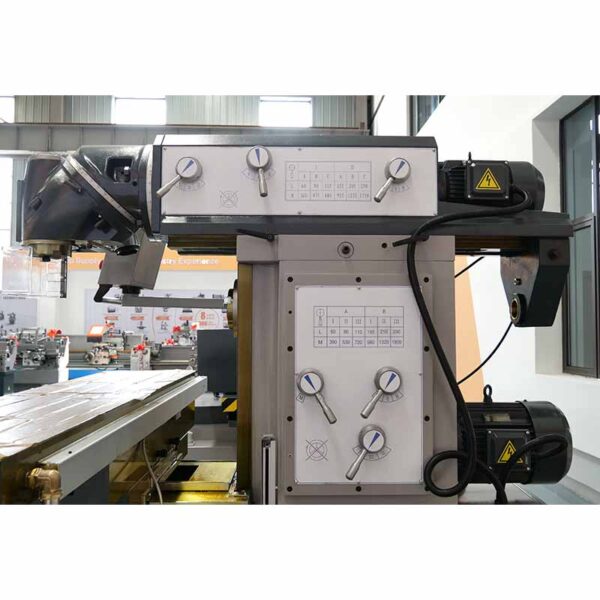

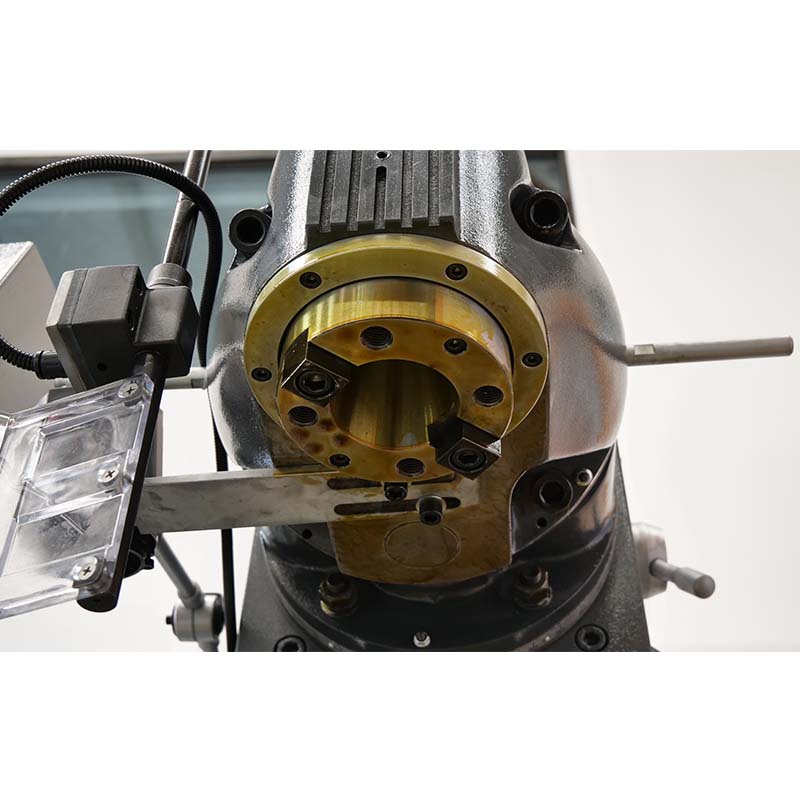

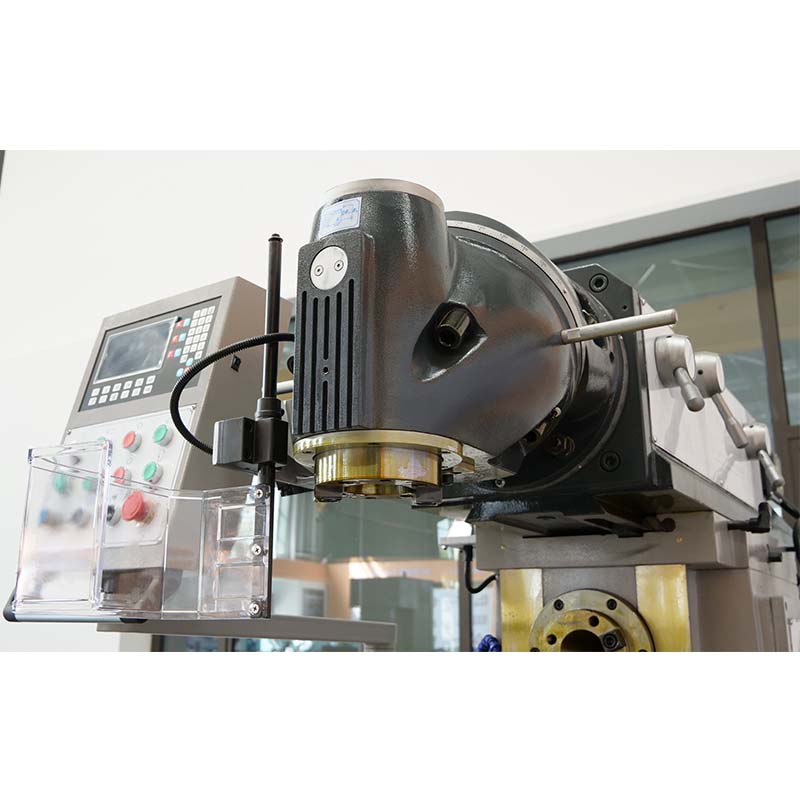

| CABEZAL DE FRESADO DE TORRETA TAIWÁN | 3 AXIS DRO |
| El cabezal de fresado universal puede realizar una conversión rápida entre el fresado vertical y el fresado horizontal. | La lectura digital de 3 ejes es opcional, necesita un coste adicional. Mejorar el procesamiento y la eficiencia de la producción. |
 |
 |

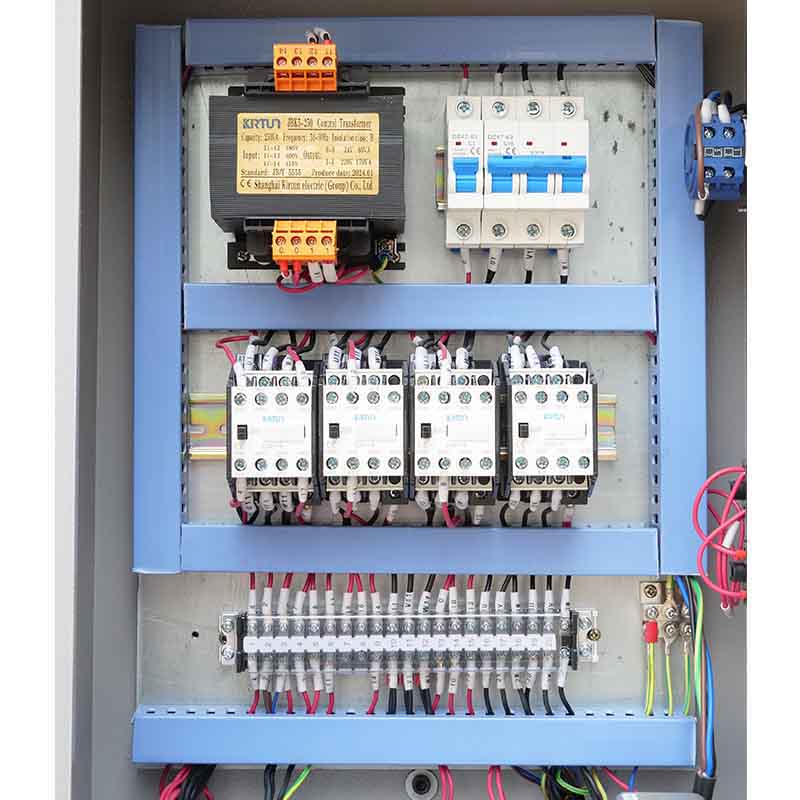

| INTERRUPTOR DE CONTROL | ARMARIOS ELÉCTRICOS |
| Interruptores de control en la máquina. Operación fácil y rápida. | Los armarios eléctricos de marca de alta calidad se utilizan para controlar máquinas herramienta para realizar diversas tareas. |
 |
 |
| MESA DE TRABAJO | SISTEMA DE LUBRICACIÓN |
| Guía de templado, rectificado de precisión y raspado. | Lubrica las piezas de la máquina para una mayor durabilidad. |
Especificación
| Especificaciones | XL6436C |
| Tamaño de la mesa（L×W) | 1325×360mm |
| Recorrido de la mesa (X/Y/Z) | 1100x320x450mm |
| Avance de la mesa (X/Y/Z) | 30-750/20-500/15-375rpm 30~750/20~500/15~375rpm |
| Mesa giratoria | ±45°Optional |
| Conicidad del husillo | 7:24 ISO50(H/V) |
| Capacidad de carga máx. | 350kg |
| Ranuras en T (NxAxP) | 3-18/80mm |
| Recorrido del carnero | 600mm |
| Distancia entre la nariz del husillo y la superficie de la mesa | 190-590mm |

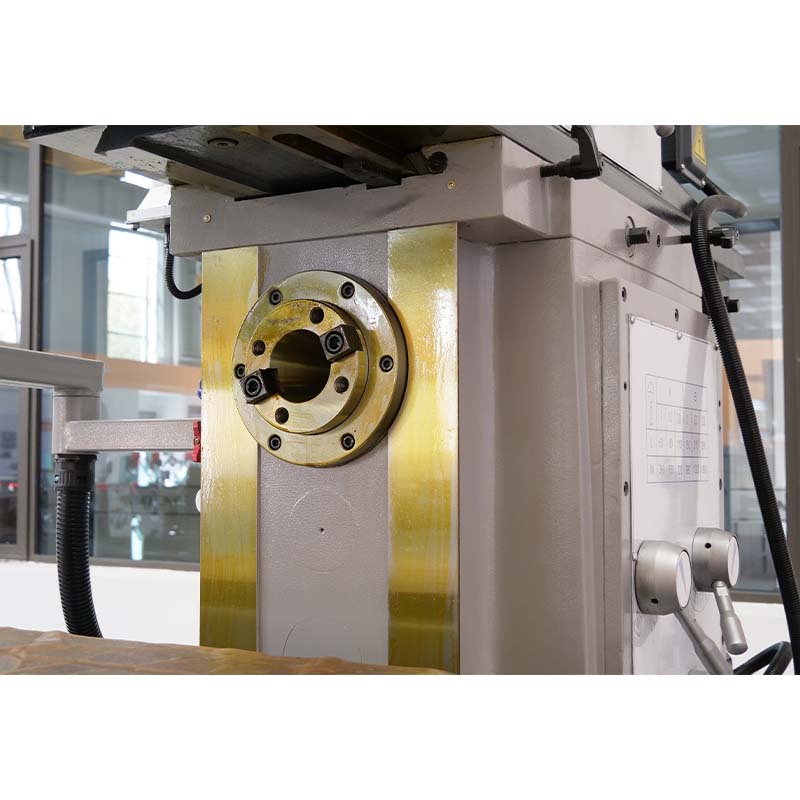

| Distancia entre la nariz horizontal y la superficie de la mesa | 20-420mm |
| Distancia entre la nariz horizontal y la superficie del brazo | 200mm |
| Velocidad del cabezal (12 pasos) | 60-1750rpm(V) 60-1800rpm(H) 12 steps 60-1750rpm (V) 12 steps 60-1800rpm (H) |
| Potencia del motor principal | 4kw(V),5.5kw(H) |
| Par del servomotor de alimentación de CA trifásico | 10N.m |
| Tamaño total | 2320×2100×2000mm |
| N.w | 2750kg |
Características principales
La fresadora universal XL6436C se utiliza ampliamente en el procesamiento mecánico, moldes, instrumentos, instrumentos y otras industrias. Los componentes principales, como la base, el fuselaje, la mesa de trabajo, la corredera central, la corredera de elevación, etc., están fundidos con material de alta resistencia, y la estabilidad de la máquina herramienta está garantizada por el envejecimiento artificial.
- Bancada de máquina extremadamente rígida hecha de hierro fundido HT-200 de alta resistencia con nervaduras pesadas.

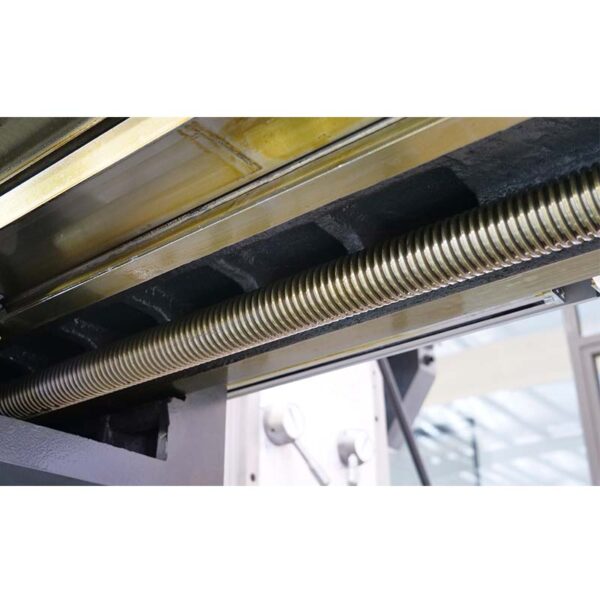

- Guías rectificadas de precisión con superficies endurecidas para una precisión y resistencia al desgaste a largo plazo.
- Engranajes de cabezal silenciosos y de precisión con engranajes endurecidos y rectificados.
- El cabezal de fresado universal puede realizar una conversión rápida entre el fresado vertical y el fresado horizontal.
- Un potente servomotor permite el ajuste infinito del avance en los 3 ejes.
- El accionamiento principal de 5,5 kW garantiza un alto par.

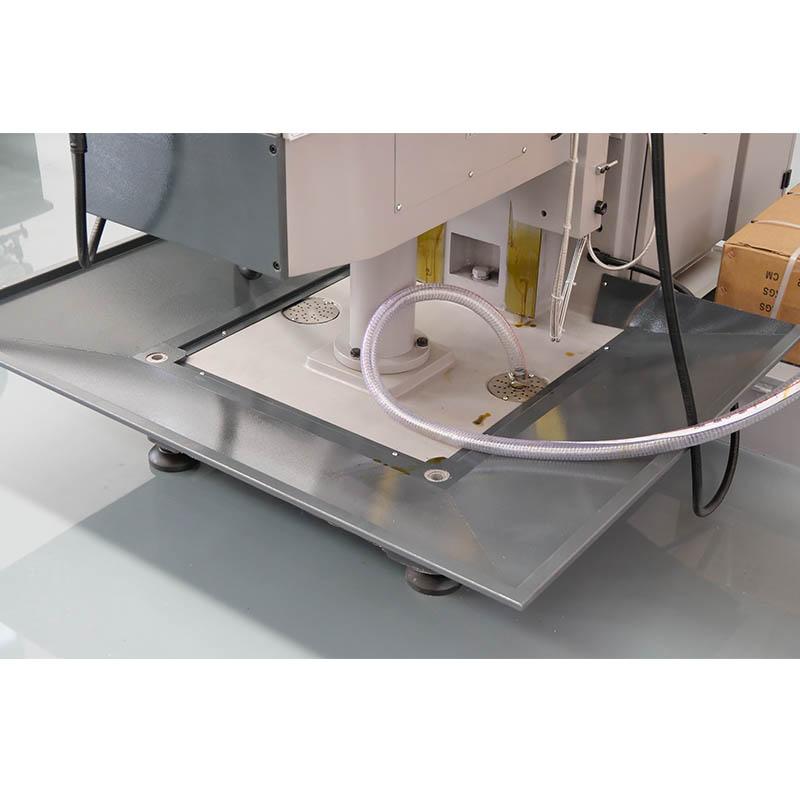

- El sistema de refrigeración y la bandeja de virutas están incluidos.
- Máquina con avance automático controlado por un servomotor en los ejes X/Y/Z.

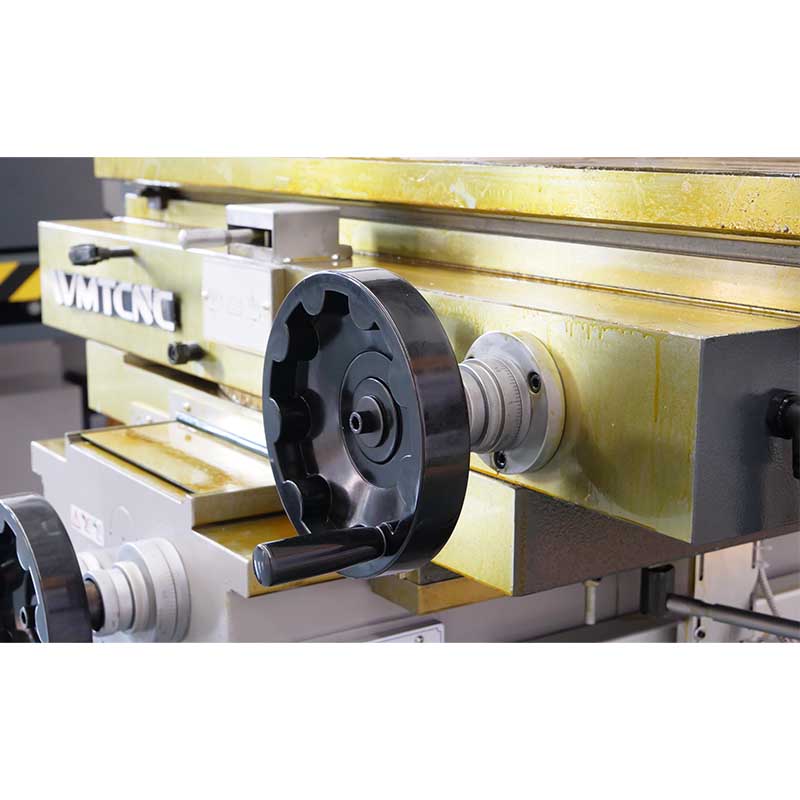

- Utilizar una manivela para controlar el movimiento de avance y retroceso en los ejes X/Y/Z.
