Description

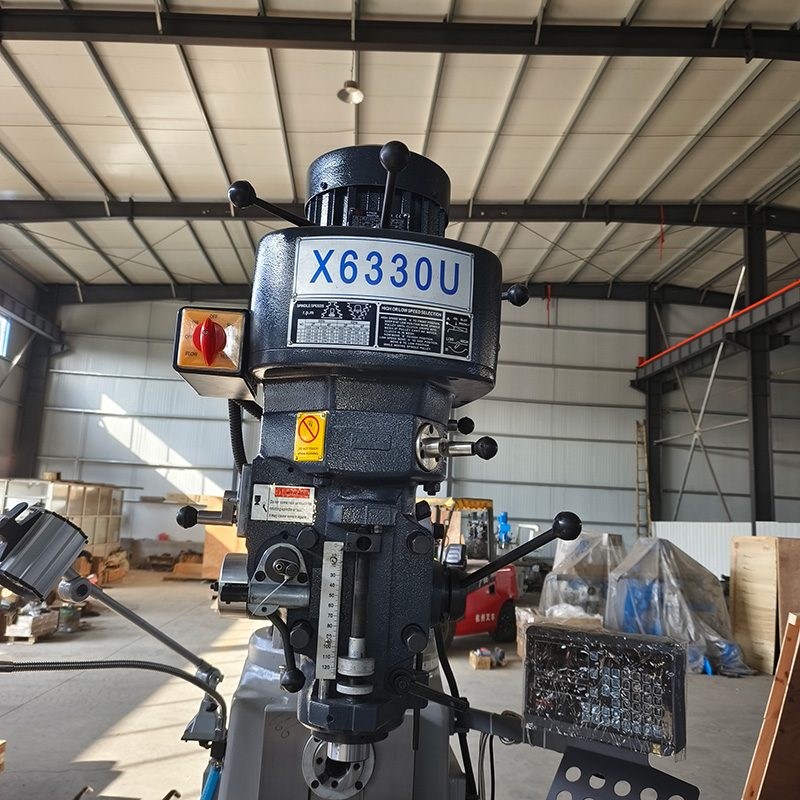

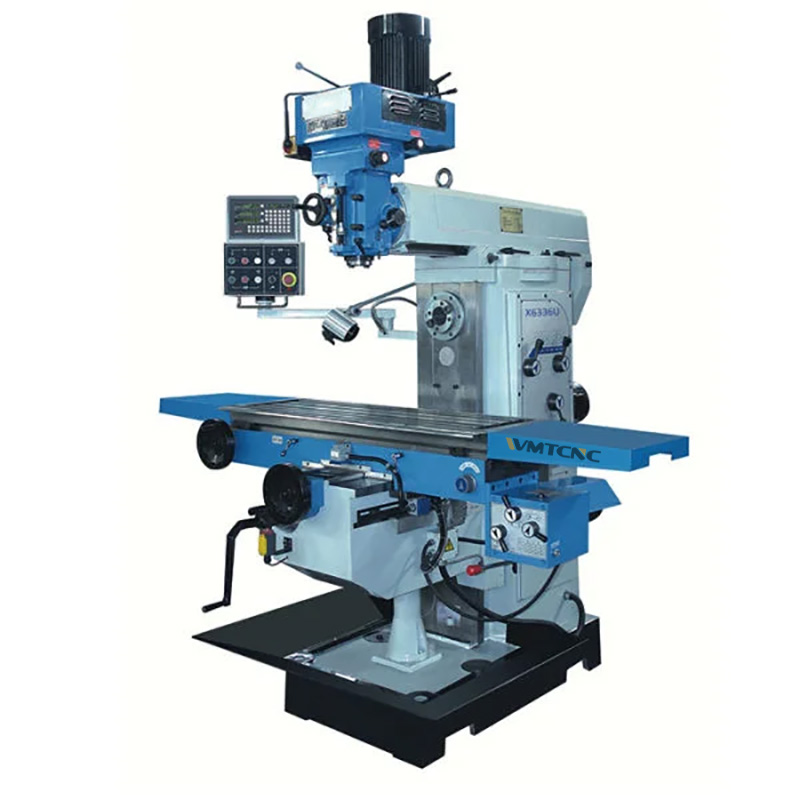

La X6330U es una máquina potente y versátil, ampliamente utilizada en el mecanizado, la fabricación de moldes, herramientas de precisión y la construcción de instrumentos. Su diseño básico incluye un bastidor, una mesa de trabajo, soportes centrales y elevadores fabricados en aleación de alta resistencia que ha sido sometida a un proceso de envejecimiento artificial para garantizar la máxima rigidez y durabilidad. Gracias a la geometría bien pensada de las guías y a la fijación segura de todos los componentes, la X6330U demuestra su estabilidad bajo cualquier carga y mantiene la precisión de mecanizado durante toda su vida útil.
Especificación
| Especificaciones | X6330U |
| Tamaño de la mesa | 1370 × 305 mm |
| Ranuras en T (n.º/anchura/paso) | 3/16/65 mm |
| Recorrido de la mesa (X/Y/Z) | 850 × 380 × 380 mm |
| Conicidad del husillo: vertical/horizontal | R8/NT40 (V), NT40 (H) |
| Distancia entre la punta horizontal y la superficie de la mesa | 0-380 mm |
| Distancia entre el eje del husillo y la superficie del ram | 210 mm |
| Rango de velocidad del husillo | 80-4200 rpm (variable) |
| 66-4540 (vertical, 16 pasos) | |
| 40-1300 rpm (horizontal, 12 pasos) | |
| Recorrido del brazo | 400 mm |
| Potencia del motor principal | 3 kW (vertical) |
| 4 kW (horizontal) | |
| Dimensiones totales de la máquina (L*An*Al) | 1700 × 1600 × 2250 mm |
| Peso de la máquina | 1450 kg |
Características Principales
- La doble guía tipo «cola de milano» de 55° se utiliza en ambos ejes Y y Z, por lo que es fácil de ajustar y reparar.
- Se han aplicado nervios de refuerzo a ambos lados de la columna, lo que hace que la máquina sea rígida y atractiva.
