Description
La fresadora vertical CNC se puede utilizar para formación y educación escolar.

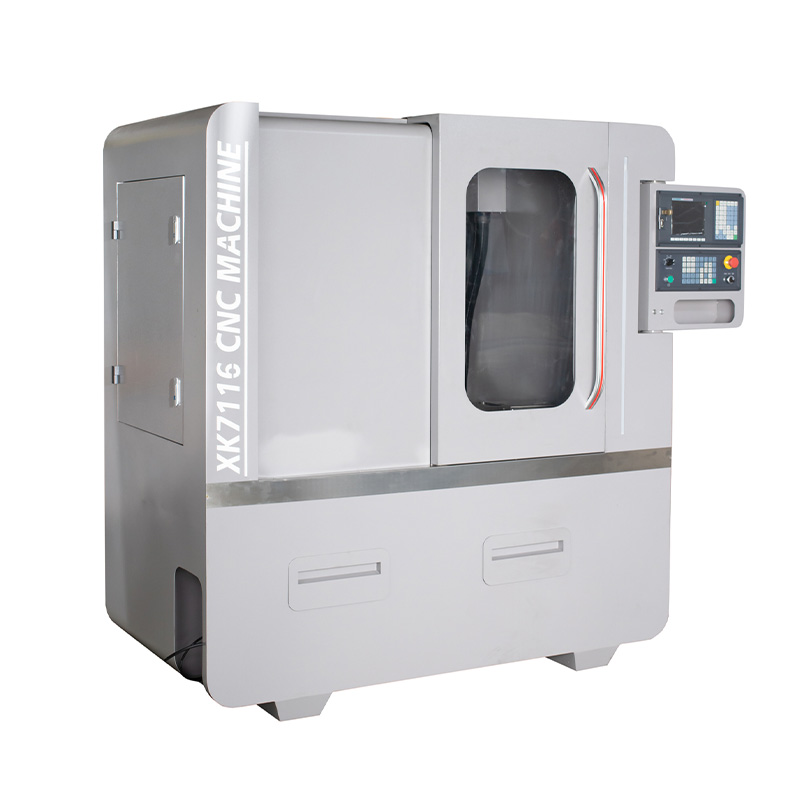

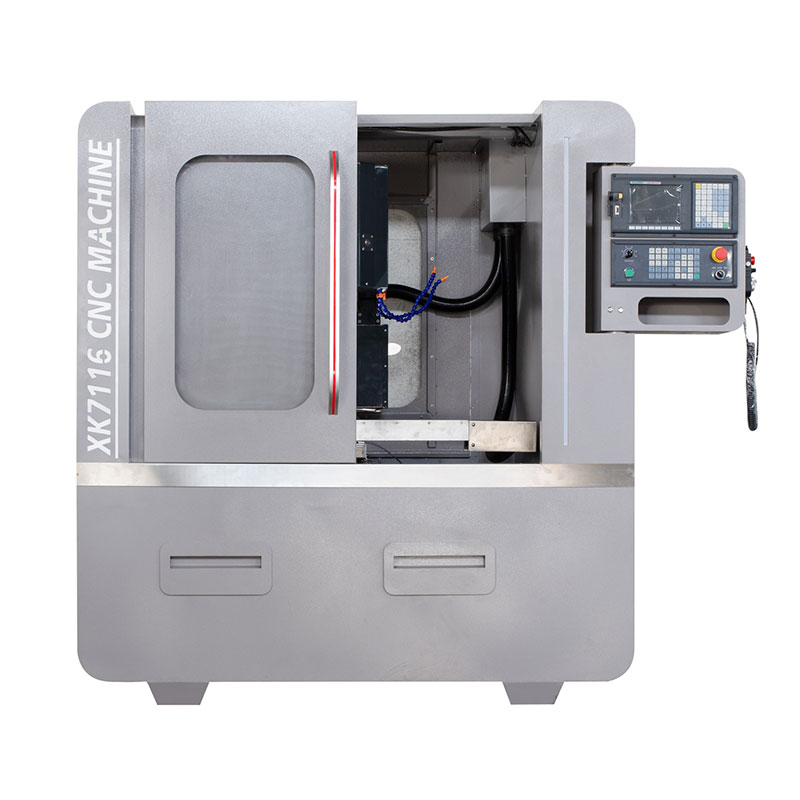

Una fresadora CNC de tres ejes XK7116 es una herramienta de precisión que se utiliza para tareas de mecanizado.
Opera en tres ejes: X, Y y Z, lo que permite realizar cortes y formas intrincadas en materiales como el metal o la madera. Estas máquinas son programables, lo que ofrece una alta precisión y repetibilidad en los procesos de producción, lo que las hace esenciales en industrias que van desde la automotriz hasta la aeroespacial para crear componentes complejos de manera eficiente.
Especificación
| Especificación | XK7116 |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (LxAn) | 600X163mm |
| Ranura en T (N×An×P) | 3-12X50mm |
| Recorrido | |
| Recorrido del eje X | 350/160/400mm |
| Rango de mecanizado | |
| Distancia del centro del husillo a la columna | 161mm |
| Distancia desde la punta del husillo a la superficie de la mesa de trabajo | 476.4mm |
| Husillo | |
| Conicidad del husillo | BT30 |
| Potencia del motor principal | 3kw |
| Sistema de refrigeración | liuquid cooling |
| Cambio de dirección de la herramienta | Pnumetic |
| Velocidad de avance rápido (X/Y/Z) | 8/8/8 m/min |
| Velocidad máxima del husillo | 18000rpm |
| Avance | |
| Par de torsión del servomotor de CA (X/Y/Z) | 2.4n.m/2.4n.m/4n.m |
| Tornillo de bolas (diámetro+paso） | |
| Guía lineal XY | （Taiwan HIWIN）15mm |
| Guía lineal Z | （Taiwan HIWIN）20mm |
| Tornillo de bolas del eje X | （Taiwan TBI）1605 |
| Tornillo de bolas del eje YZ | （Taiwan TBI）2005 |
| Almacén de herramientas | |
| Tipo de ATC | Umbrella type |
| Capacidad del ATC | 8T |
| Presión del compresor de aire | 12L |
| Capacidad de la bomba de lubricación | 1L |
| Luz de trabajo | 10w |
| Bomba de refrigeración | 40w |
| Sistema de control | After18i//GSK980MDc/Siemens 808Da |
| Tamaño | |
| Tamaño de la máquina (LxAnxAl) | 1820x1140x2100mm |
| Peso de la máquina | 900kg/1000kg |
Características principales
1. Guías y tornillos rígidos de alta precisión.
2. Se puede seleccionar el embudo ATC tipo 16T de Taiwán OKADA.
3. Sistemas de control confiables: Fanuc, Siemens, Mitsubishi, GSK.
4. Sistema automático de lubricación centralizada.
Detalles de la máquina
 |
 |

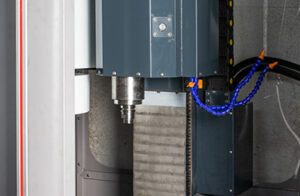

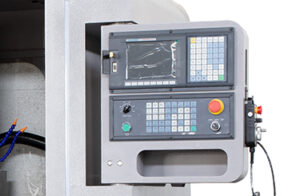

| Husillo de Taiwán | Sistema de control CNC |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y vibración. Velocidad máxima del husillo: 18000 rpm. | El sistema de control Siemens 808D se puede personalizar. Se puede cambiar entre chino e inglés, fácil de usar. Las marcas chinas GSK y AFTER son opcionales. |
 |
 |

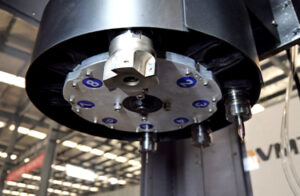

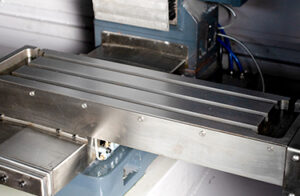

| Revista de herramientas | Mesa de trabajo rígida |
| Con cargador de herramientas tipo disco de 8 piezas. | Tamaño de la mesa de trabajo: 600x163mm. |
 |
 |

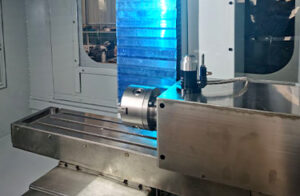

| El 4.º eje (opcional) | Bomba de enfriamiento |
| El 4.º eje se puede seleccionar según las necesidades de mecanizado. | Adopta una bomba de enfriamiento con circulación automática de agua. |
 |
 |

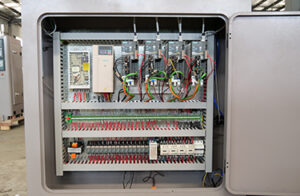

| Luz de trabajo de tres colores | Armario eléctrico |
| Luz de trabajo de tres colores El color amarillo significa modo de espera; El color verde significa condición normal; El color rojo significa anormalidad. | Utilizando componentes eléctricos de marca, funcionamiento estable, lo que garantiza el buen funcionamiento de la máquina. |
