Description
La fresadora vertical CNC se puede utilizar para formación y educación escolar.

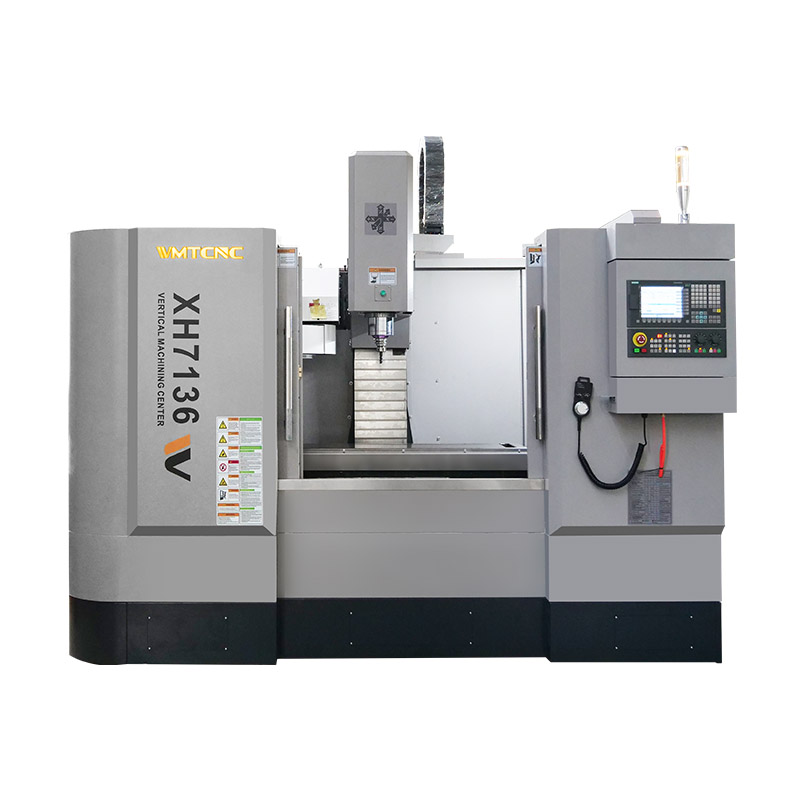

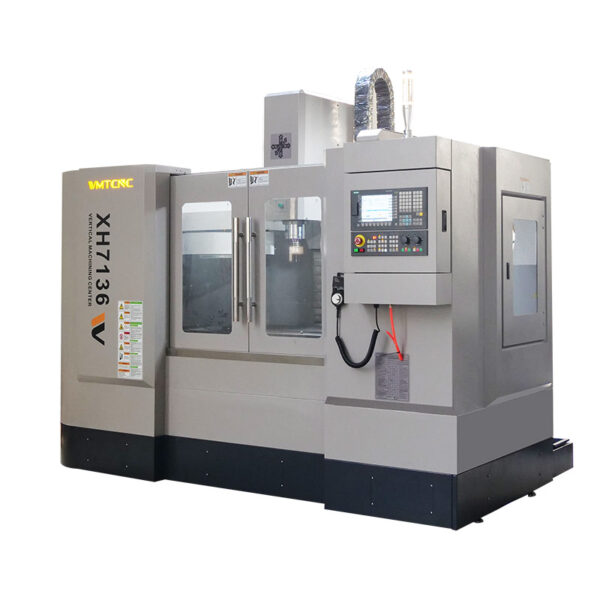

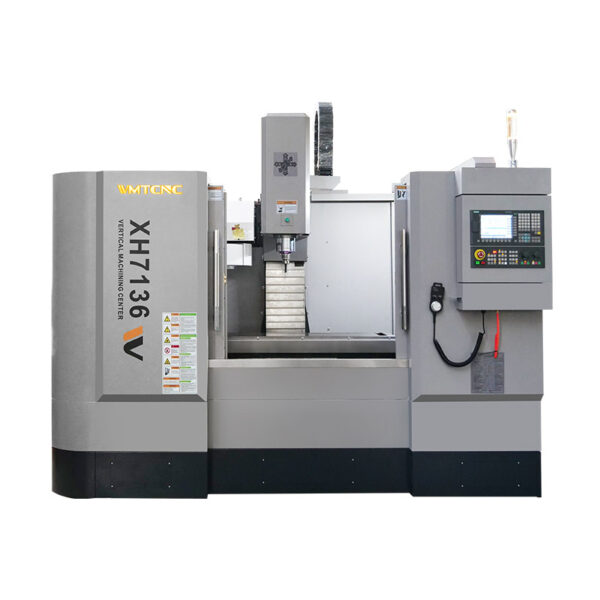

Una fresadora CNC de tres ejes XH7136 es una herramienta de precisión que se utiliza para tareas de mecanizado.
Opera en tres ejes: X, Y y Z, lo que permite realizar cortes y formas intrincadas en materiales como el metal o la madera. Estas máquinas son programables, lo que ofrece una alta precisión y repetibilidad en los procesos de producción, lo que las hace esenciales en industrias que van desde la automotriz hasta la aeroespacial para crear componentes complejos de manera eficiente.
Especificación
| Especificación | XH7136 |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (LxA) | 1250x360mm |
| Ranura en T (NxAxP) | 3-18/80mm |
| Recorrido | |
| Recorrido del eje X/Y/Z | 900/350/500mm |
| Rango de mecanizado | |
| Distancia desde el centro del husillo hasta la columna | 460mm |
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo | 100-600mm |
| Husillo | |
| Conicidad del husillo | BT40 |
| Potencia del husillo | 5.5kw |
| Velocidad máxima del husillo | 8000rpm |
| Avance | |
| Velocidad máxima de avance | 10m/min |
| Velocidad de avance rápido (X/Y/Z) | 10/10/8m/min |
| Potencia | |
| Par de torsión del servomotor de CA (X/Y/Z) | 7.7/7.7/15N.m |
| Potencia del motor de avance X/Y/Z | 1.5/1.5/2kw |
| Potencia nominal | 11kw |
| Tornillo de bolas (diámetro + paso) | |
| Tornillo de bolas del eje X/Y/Z | X-3206,YZ-4006 |
| Almacén de herramientas | |
| Capacidad del almacén de herramientas | 16T |
| Longitud máxima de la herramienta | 200mm |
| Tiempo de cambio de herramienta (T-T) | 7s |
| Precisión de posicionamiento (Estándar nacional) |
|
| Precisión de posicionamiento (X/Y/Z) | ±.0.02mm |
| Precisión de reposicionamiento (X/Y/Z) | ±.0.01mm |
| Dimensiones de la máquina | |
| LxAxA | 3000x2150x2450mm |
| Peso de la máquina | |
| Carga máxima de la mesa de trabajo | 350kg |
| Peso de la máquina | 3500kg |
Características principales
1. Guía y tornillo duros de alta precisión.
2. Se puede elegir el embudo OKADA de Taiwán tipo 16T ATC.
3. Sistema de control confiable: Fanuc, Siemens, Mitsubishi, GSK.
4. Sistema de lubricación central automática.
Detalles de la máquina
 |
 |

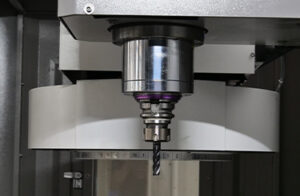

| Husillo de marca taiwanesa | Almacén de herramientas |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y baja vibración. Conicidad del husillo: BT40 Velocidad máxima del husillo: 8000 rpm |
Almacén de herramientas tipo paraguas de 16T. Cambio rápido de herramientas, mejora la eficiencia de producción. |
 |
 |

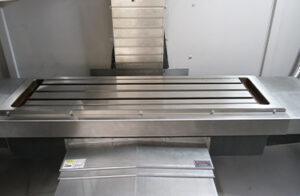

| Sistema controlador CNC | Mesa de trabajo |
| Se pueden seleccionar sistemas operativos SIEMENS, FANUC, MITSUBISHI, GSK y otros según los requisitos del cliente. | Tamaño de la mesa de trabajo: 1250 x 360 mm Proceso de temple de alta frecuencia. Mejora la resistencia, la dureza y la resistencia al desgaste. Vida útil prolongada. |
 |
 |

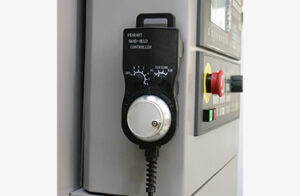

| Volante eléctrico | Componentes neumáticos |
| Se utiliza principalmente para establecer el punto de funcionamiento original de las máquinas CNC de aprendizaje, ajustar con precisión el paso a paso en modo manual e interrumpir e insertar durante el mecanizado. | Marca taiwanesa. Buen efecto de sellado, no es fácil que se produzcan fugas. Cuerpo de cilindro engrosado, fuerte resistencia a la corrosión y al desgaste. |
 |
 |

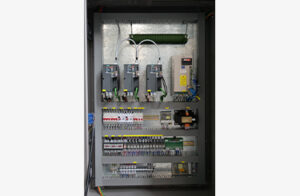

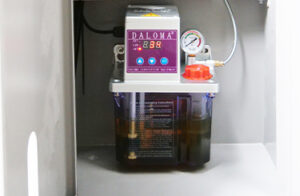

| Sistema de lubricación por aceite | Gabinete eléctrico |
| Equipado con tubos de cobre puro de gran diámetro. Se instalan separadores de aceite en cada parte de la máquina herramienta, lo que garantiza una lubricación eficiente hasta en el último detalle. | Se utilizan componentes eléctricos de marca y de rendimiento estable para garantizar el buen funcionamiento de la máquina. |
