Description
La fresadora vertical CNC se puede utilizar para formación y educación escolar.

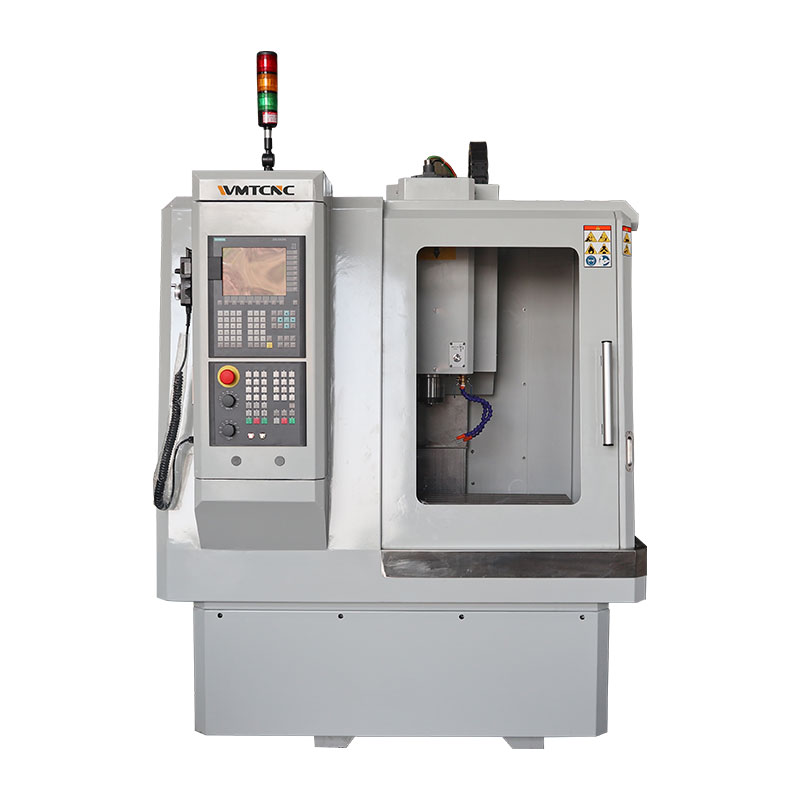

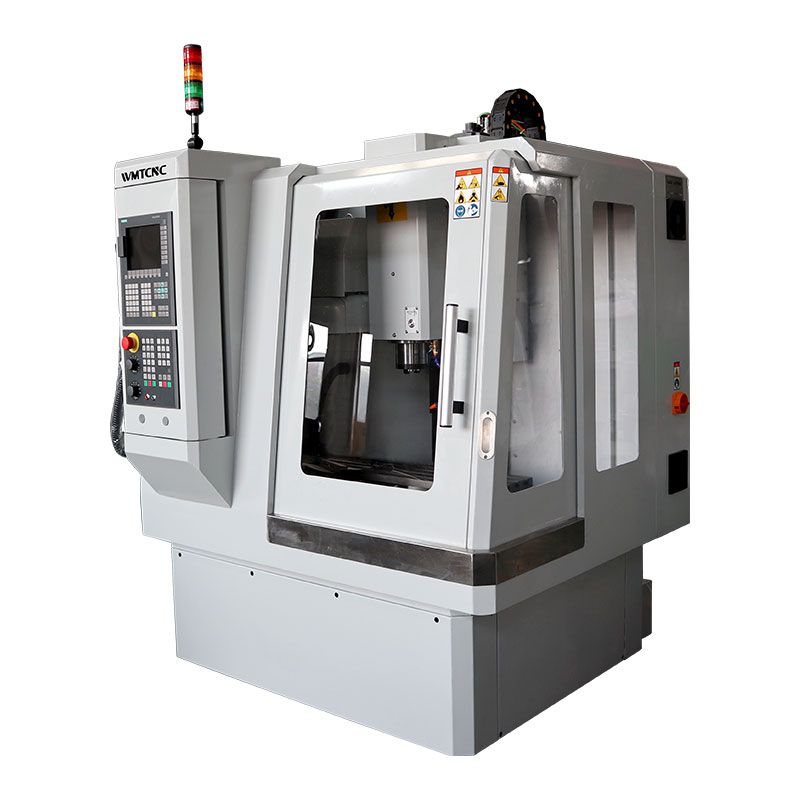

Una fresadora CNC de tres ejes XH7122 es una herramienta de precisión que se utiliza para tareas de mecanizado.
Opera en tres ejes: X, Y y Z, lo que permite realizar cortes y formas intrincadas en materiales como el metal o la madera. Estas máquinas son programables, lo que ofrece una alta precisión y repetibilidad en los procesos de producción, lo que las hace esenciales en industrias que van desde la automotriz hasta la aeroespacial para crear componentes complejos de manera eficiente.
Especificación
| Especificación | XH7122 |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (LxA) | 700x210mm |
| Ranura en T (NxAxP) | 5-18×100mm |
| Recorrido | |
| Recorrido del eje X/Y/Z | 360/260/400mm |
| Rango de mecanizado | |
| Distancia desde el centro del husillo hasta la columna | 270mm |
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo | 75-520mm |
| Husillo | |
| Conicidad del husillo | BT30 |
| Potencia del husillo | 2.2KW-3.7KW |
| Velocidad máxima del husillo | 8000r/min |
| Avance | |
| Velocidad máxima de avance | 18m/min |
| Velocidad de avance rápido (X/Y/Z) | 10/10/10/min |
| Potencia | |
| Par de torsión del servomotor de CA (X/Y/Z) | 6/6/6N.m |
| Potencia del motor de avance X/Y/Z | 0.75/0.75/1kw |
| Potencia nominal | 4.5kw |
| Tornillo de bolas (diámetro + paso) | |
| Tornillo de bolas del eje X/Y/Z | 2505 |
| Almacén de herramientas | |
| Capacidad del almacén de herramientas | 8T/12T(optional) |
| Longitud máxima de la herramienta | 175mm |
| Tiempo de cambio de herramienta (T-T) | 7s |
| Precisión de posicionamiento (Estándar nacional) |
|
| Precisión de posicionamiento (X/Y/Z) | ±0.02mm |
| Precisión de reposicionamiento (X/Y/Z) | ±0.01mm |
| Dimensiones de la máquina | |
| LxAxA | 1470x1550x2080mm |
| Peso de la máquina | |
| Carga máxima de la mesa de trabajo | 200kg |
| Peso de la máquina | 1300kg |
Características principales
1. Tamaño pequeño con corte fuerte.
2. Sistema CNC Siemens, GSK disponible.
3. Servoaccionamiento XYZ.
4. Guía lineal XYZ.
Detalles de la máquina
 |
 |

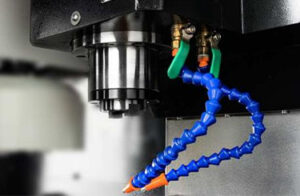

| Husillo | Mesa de trabajo |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y baja vibración.
Velocidad máxima del husillo: 8000 rpm |

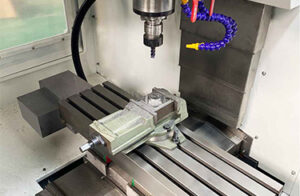

Tamaño de la mesa de trabajo: 700 x 210 mm Rectificado fino CNC, forjado integral de fundición. Mayor rigidez y mayor precisión. |
 |
 |

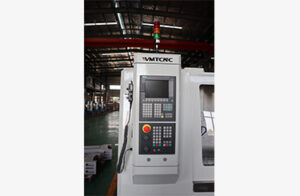

| Sistema de control CNC | Almacén de herramientas |

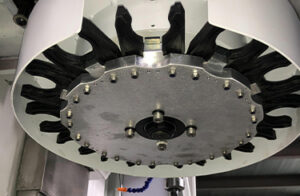

| El sistema de control CNC puede elegirse entre GSK/Siemens/Fanuc. | Almacén de herramientas tipo paraguas de 8 piezas, 12 piezas opcionales. |
 |
 |

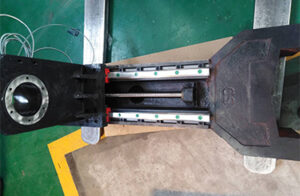

| Bastidor de la máquina | Husillo y guía |
| Tratamiento de envejecimiento natural de doble fundición, que garantiza buena rigidez y estabilidad. | Equipo con husillo de bolas y guía lineal de Taiwán. |
 |
 |

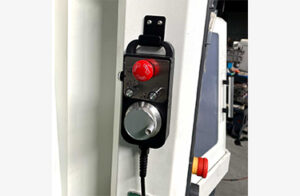

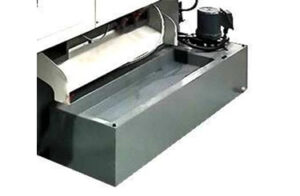

| Volante eléctrico | Transportador de virutas |
| Se utiliza principalmente para establecer el punto de funcionamiento original de las máquinas CNC de aprendizaje, ajustar con precisión el paso a paso en modo manual e interrumpir e insertar durante el mecanizado. | Transportador de virutas móvil y caja integrada de fluido de corte: es conveniente para limpiar virutas, agregar y reemplazar fluido de corte. |
 |
 |

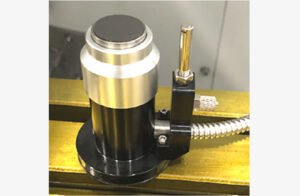

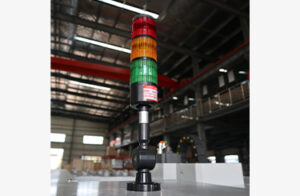

| Sonda de herramienta automática | Luz de trabajo de tres colores |
| La sonda de herramienta con disparador mecánico de precisión es opcional. | Amarillo significa en espera; Verde significa estado normal; Rojo significa anormal. |
