Description

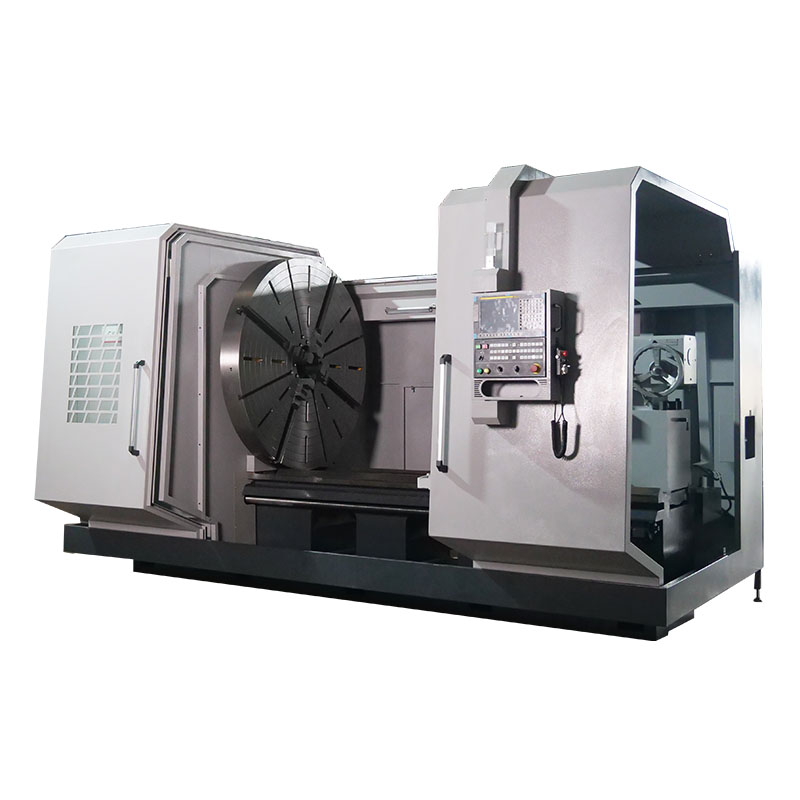

El torno CK61160 combina una robusta bancada de hierro fundido sometida a un triple temple con notable rigidez y resistencia a vibraciones. Esta máquina de gran envergadura está optimizada para la fabricación de roscas en tubos, pero su versatilidad permite operaciones de torneado exterior, mandrinado y acabado de superficies planas en piezas de diversa geometría.
Pensado para los exigentes sectores petrolero, metalúrgico, químico, hidroeléctrico y geológico, el CK61160 facilita tanto la producción como la reparación de componentes como tubos de perforación, portamechas y tuberías de revestimiento.
Detalles de la máquina
 |
 |

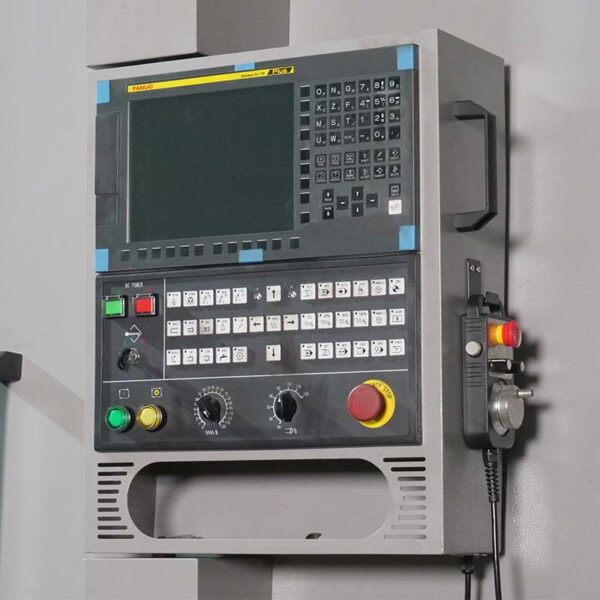

| Sistema Controlador CNC | Arrojar |
Gracias a su construcción sólida y al diseño de precisión, ofrece un entorno de mecanizado estable y seguro, mejorando la eficiencia de los procesos. La facilidad de uso y los controles integrados permiten a los operarios maximizar productividad y calidad en cada tarea. En resumen, el CK61160 es la solución idónea para aplicaciones de torneado de gran diámetro en entornos industriales exigentes.

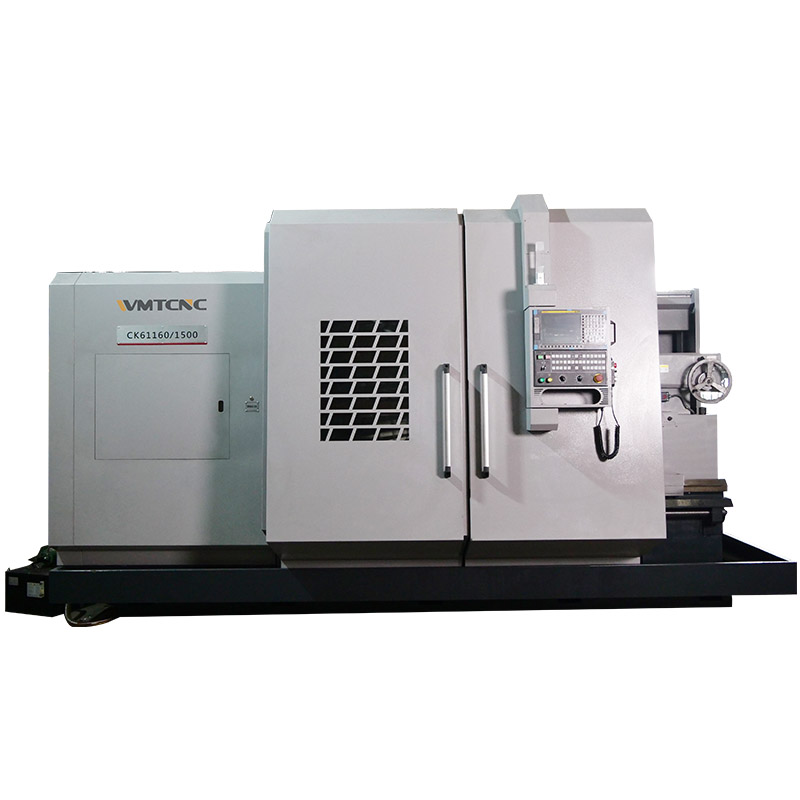

Especificaciones del torno CNC de bancada plana CK61160x1500
| Especificación | CK61160x1500 |
| Capacidad | |

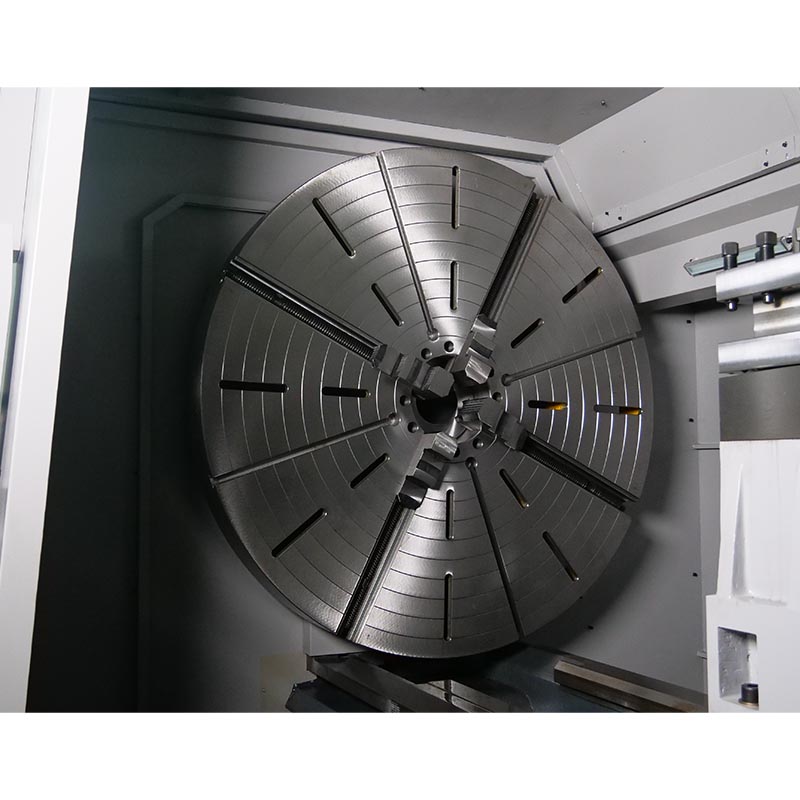

| Tamaño del mandril | 4-jaw chuck (1000) |
| Diámetro máximo de giro sobre la bancada | 1600 mm |
| Distancia entre centros | 1500 mm |
| Diámetro máximo de giro sobre el carro | 1210 mm |
| Ancho de la bancada | 755 mm |
| Husillo | |
| Rango de velocidad del husillo | 10–300 r/min |
| Modo de velocidad del husillo | Three gears, variable in one gear |
| Diámetro interior del husillo | 140 mm |
| Nariz del husillo | A2-15 |
| Conicidad del husillo | 1:20/140 |
| Eje | |
| Recorrido del eje X | 820 mm |
| Recorrido del eje Z | 1500 mm |
| Marcha rápida del eje X | 4000/5000 mm/min |
| Marcha rápida del eje Z | 4000/5000 mm/min |
| Velocidad motor eje X | 1500 r/min |
| Par motor eje X | 22 N·m |
| Potencia motor eje X | 3.5 kW |
| Velocidad motor eje Z | 1500 r/min |
| Par motor eje Z | 30 N·m |
| Potencia motor eje Z | 4.7 kW |

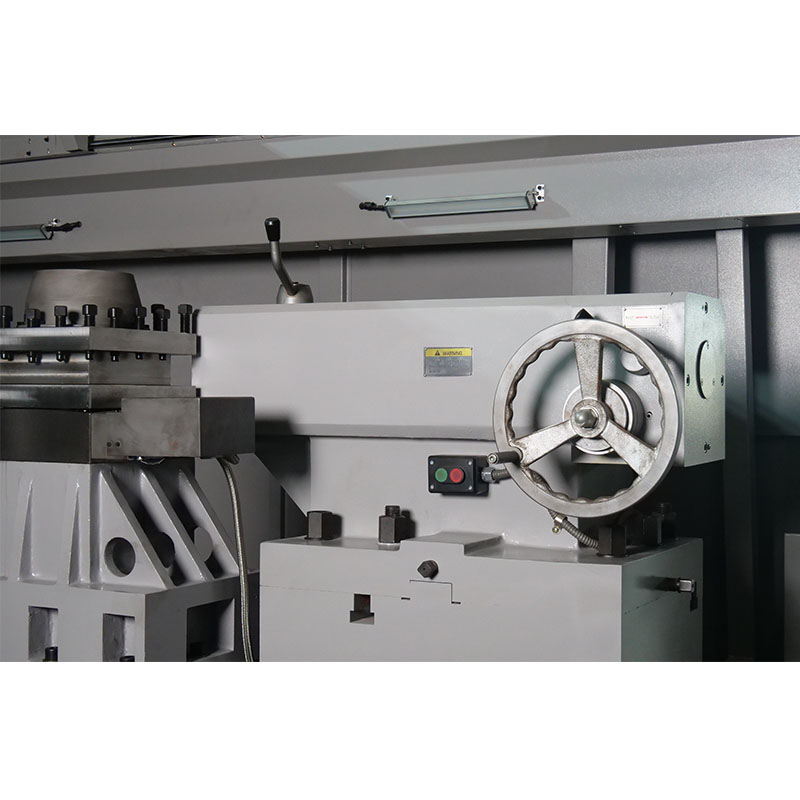

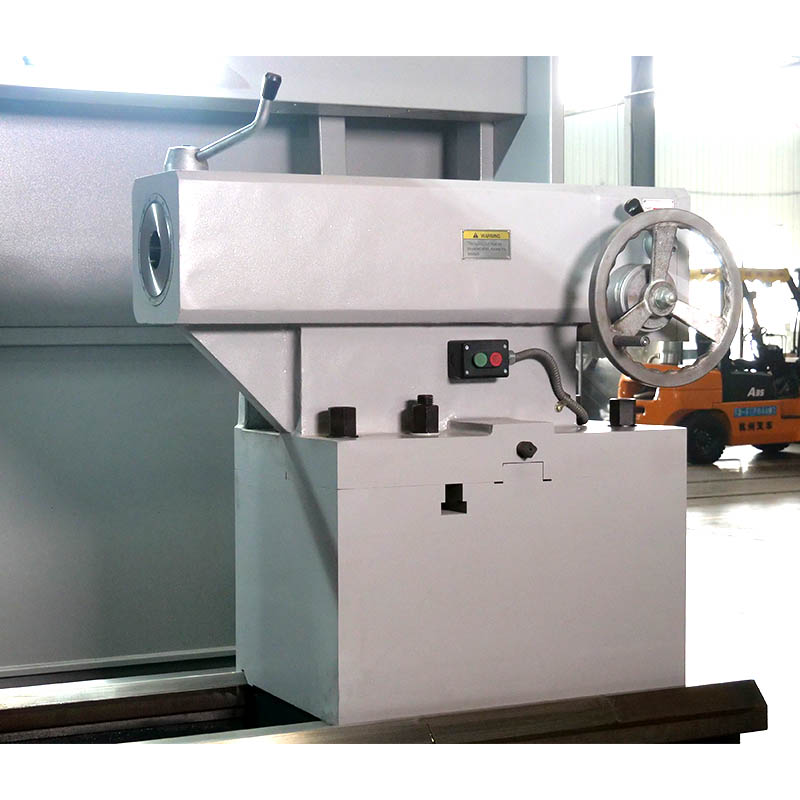

| Contrapunto | |
| Diámetro externo contrapunto | 160 mm |
| Recorrido eje hueco contrapunto | 300 mm |
| Conicidad eje hueco contrapunto | Morse No. 6 |
| Tornillo de bolas X/Z | X=32/Z=63 (1.5–2 m), Z=80 mm (≥3 m) |

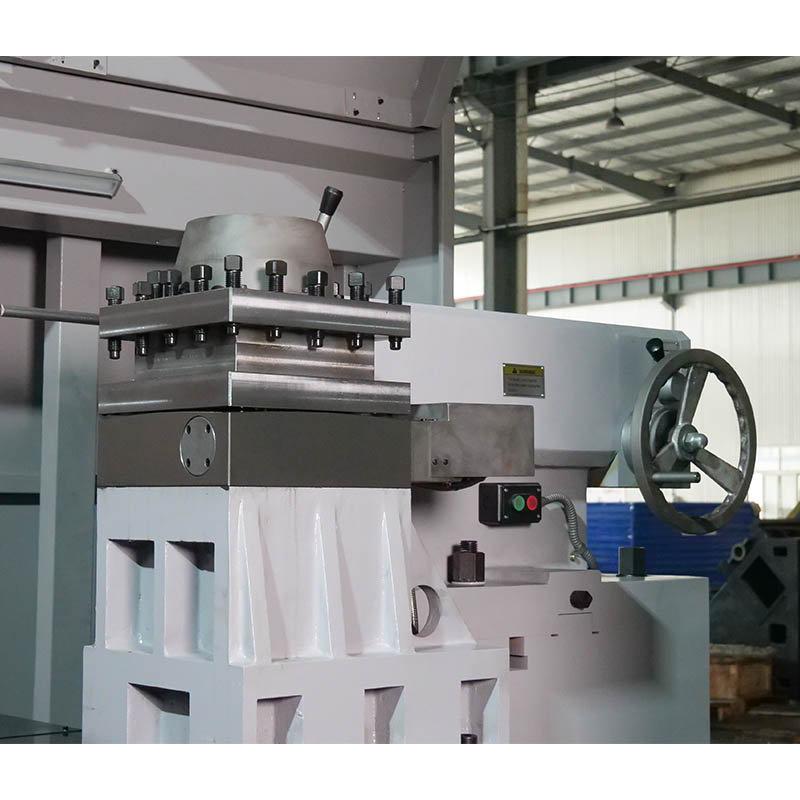

| Torreta | |
| Tipo | Electrical type |
| Puesto herramientas eléctrico (modelo) | SLD170A |
| N.º estaciones de herramientas | 4 posiciones |
| Máx. sección de la herramienta | 32×32 mm |
| Tiempo de indexado torreta | 4.1 s |
| Motor | |
| Potencia motor del husillo | 22/30 kW |
| Potencia bomba refrigerante | 0.125 kW |
| Precisión de posicionamiento | 0.02 mm |
| Precisión de reposicionamiento | 0.01 mm |
| Dimensiones totales (L×An×Al) | 4700×2720×2680 mm (1.5 m) |
| Tamaño del embalaje (L×An×Al) | 4700×2720×2930 mm (1.5 m) |
| Peso neto | 14.5 t |
