Description

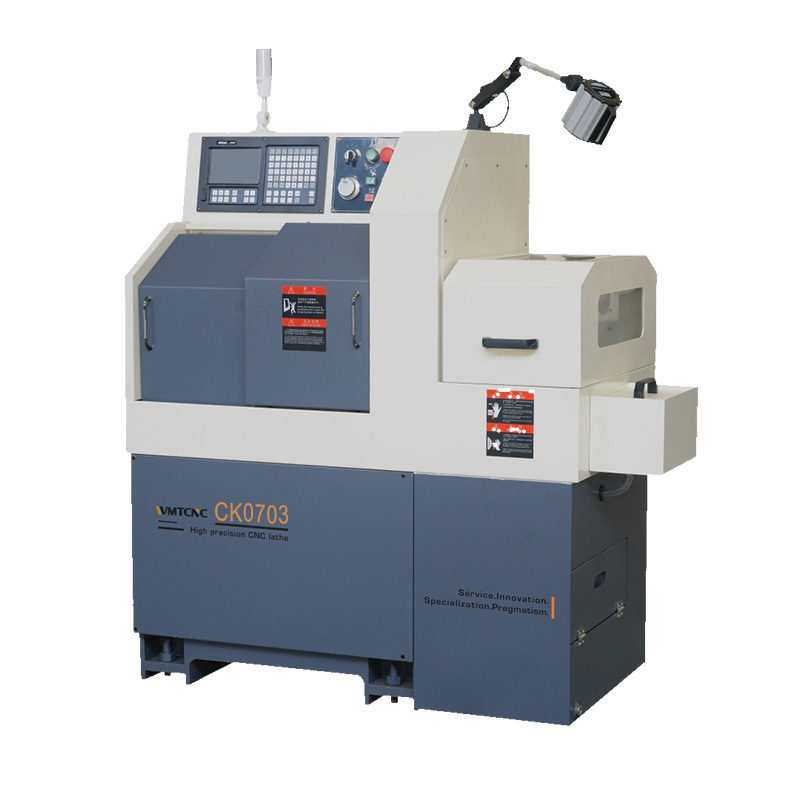

La máquina CNC de husillo móvil CK0703 tiene características de estructura razonable, cambio rápido de herramientas y alta confiabilidad. La máquina CNC de husillo móvil, en comparación con todas las demás de su clase, puede reducir obviamente los tiempos de alimentación de material y mejorar la eficiencia al procesar piezas delgadas. Una alimentación de material única es suficiente para procesar la longitud total de piezas de menos de 150 mm.
Detalles de la máquina
 |
 |
| Sistema controlador CNC | Sistema de enfriamiento |
| El sistema CNC colabora con piezas eléctricas de calidad, lo que garantiza un funcionamiento rápido y un uso duradero. | Mejora drásticamente la eficiencia del mecanizado y la vida útil de la herramienta. |
 |
 |

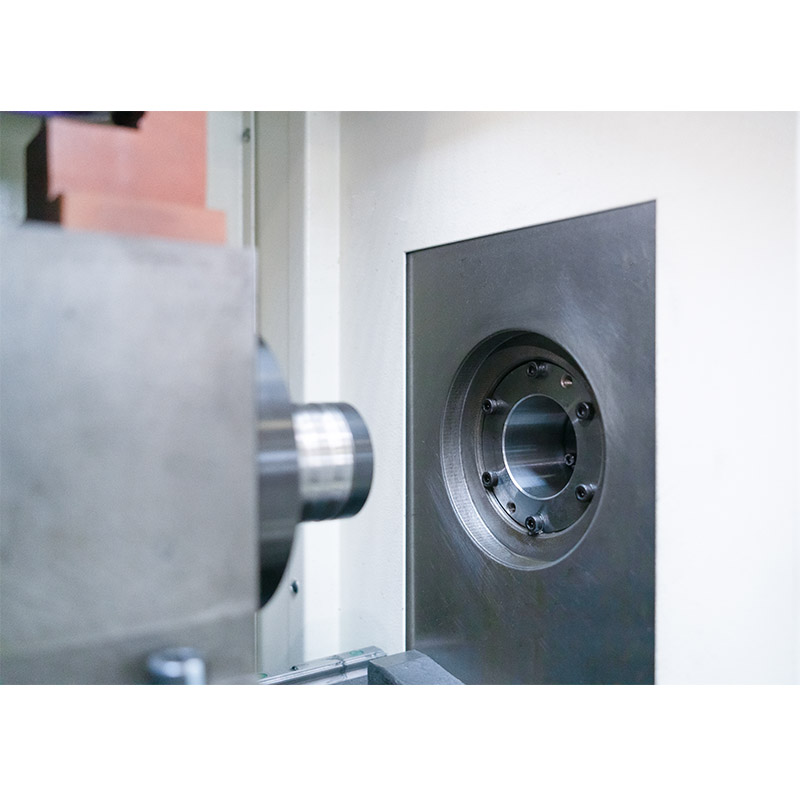

| Caja del husillo | Motor de máquina |
| Sostiene el husillo y lo hace girar para lograr las funciones de arranque, frenado, cambio de velocidad y cambio de dirección del husillo. | Alta potencia y alta capacidad de sobrecarga. |
 |
 |
| Sistema de lubricación | Sistema neumático |
| Equipado con un sistema de lubricación automática para garantizar un funcionamiento suave y duradero del sistema de transmisión. | Para inspección de herramientas, limpieza de virutas en orificios de husillo y soplado de mandriles. |
 |
| Armario eléctrico |
| La disposición de la línea es ordenada y el mantenimiento es seguro y sencillo. |
Especificaciones de CK0703
| Parámetros técnicos | CK0703 | |
| Fuerza | Potencia de entrada total | 4.5kW |
| Sistema CNC | Unidad mínima establecida | 0.001mm |
| Equivalente de pulso del eje X | 0.0005mm | |
| Equivalente de pulso del eje Y | 0.001mm | |
| Equivalente de pulso del eje Z | 0.001mm | |
| Máx. Programa | ±9999.999 | |
| Velocidad de corte | 1-4000mm/min | |
| Velocidad de avance rápido del eje X | 15000mm/min | |
| Velocidad de avance rápido del eje Y | 15000mm/min | |
| Velocidad de avance rápido del eje Z | 15000mm/min | |
| Husillo principal | Diámetro máximo de la barra | Φ7mm |
| Diámetro del orificio pasante del husillo principal | Φ9mm | |
| Altura del centro del husillo principal desde el suelo | 890mm | |
| Velocidad del husillo principal | 0-5000r/min | |
| Potencia del motor del husillo principal | 2kW | |
| Viajar | Recorrido del eje X | 38mm (Diámetro) |
| Recorrido del eje Y | 80mm | |
| Recorrido del eje Z | 150mm | |
| Potencia del servomotor del eje X | 0.4kW | |
| Potencia del servomotor del eje Y | 0.4kW | |
| Potencia del servomotor del eje Z | 0.4kW | |
| Forma del riel guía | Linear Guide Rail | |

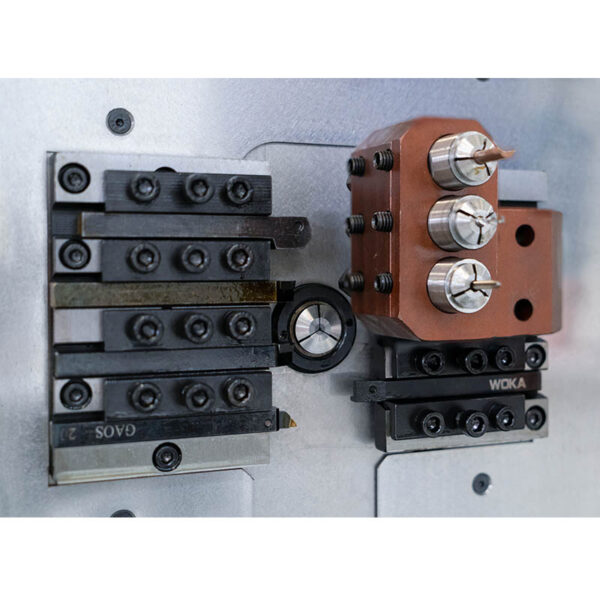

| Sistema de herramientas de cuadrilla | Disposición de las herramientas | 11pcs |
| Herramientas de torneado y fresado | 9pcs | |
| Tamaño de la herramienta | 8*8mm | |
| Taladro frontal | 3pcs | |
| Tamaño de la herramienta | ER11/Φ16 | |
| Sistema de enfriamiento | Potencia del motor para aceite de corte | 0.12kW |
| Capacidad del tanque de enfriamiento | 50L | |
| Sistema de lubricación | Potencia del motor | 25W |
| Capacidad | 2L | |
| Sistema neumático | Presión de aire comprimido de entrada | 0.4–0.6Mpa |
| Tamaño de la máquina | Largo*Ancho*Alto | 1415*700*1680mm |
| Peso de la máquina | 750kg | |
Características principales:
1. La máquina CNC de husillo móvil CK0703 tiene características de estructura razonable, cambio rápido de herramientas y alta confiabilidad.
2. La máquina, en comparación con todas las demás de su clase, puede reducir obviamente los tiempos de alimentación de material y mejorar la eficiencia al procesar piezas delgadas.
3. Una alimentación de material única es suficiente para procesar la longitud completa de piezas de menos de 150 mm.
4. La parte de alimentación de material de la máquina está equipada con un alimentador automático, y la parte de captura se puede instalar con un dispositivo de captura de piezas cortas y largas (se puede solicitar según sus necesidades) para realizar el modo de procesamiento en el que una persona se ocupa de varias máquinas, a fin de ahorrar mano de obra.
5. Este tipo de máquina es la mejor para procesar piezas de eje que tienen una forma complicada y requieren alta precisión y producción en masa en accesorios de automóviles y motores, medicina, microejes, componentes electrónicos, herramientas neumáticas, industrias de relojes, etc.
