Description

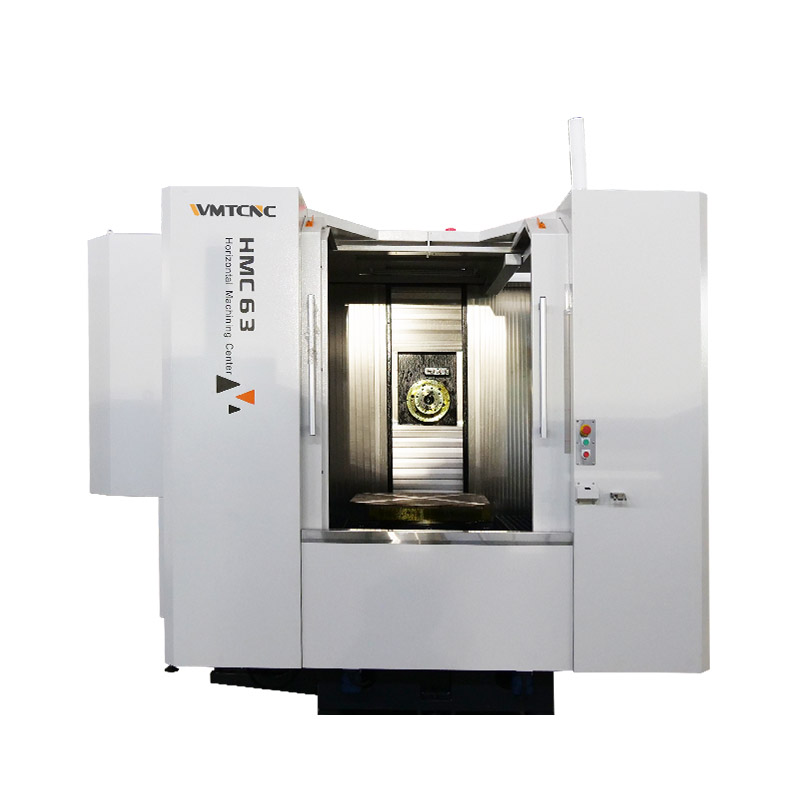

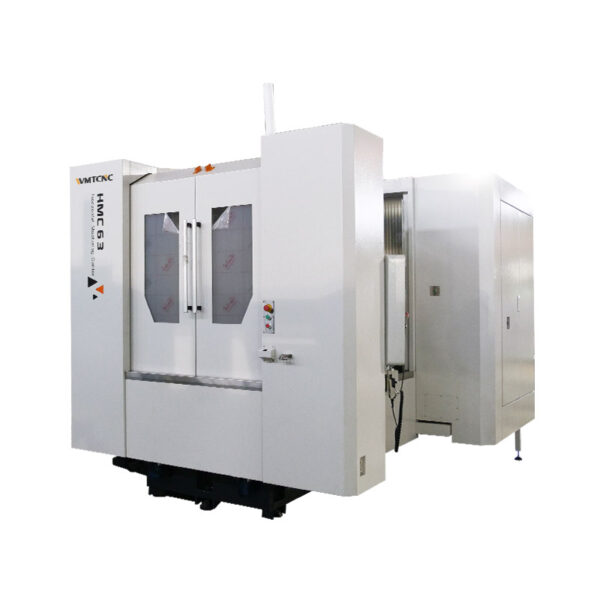

El centro de mecanizado horizontal CNC HMC63 consta de varios componentes clave. En concreto, incluye el husillo, el tornillo y el sistema de lubricación. Además, cuenta con un sistema de refrigeración, un panel de control y un sistema de control electrónico.
Especificación
| Especificaciones |
HMC63(Tipo T Positivo) |
| Mesa de trabajo |
|
| Tamaño de la mesa de trabajo (An. × Al.) |
630×700mm |
| Tipo de sujeción de la pieza de trabajo |
24×M16 |
| Tiempo de cambio de la mesa de trabajo |
/ |
| Diámetro de giro de la pieza de trabajo |
1400mm |
| Recorrido |
|
| Eje X/Y/Z |
1050/750/900 |
| Distancia desde el centro del husillo hasta la superficie de la mesa de trabajo |
120-870mm |
| Distancia desde el centro de la mesa de trabajo hasta el husillo |
130-1030mm |
| Husillo |
|
| Conicidad del orificio del husillo |
BT50 |
| Rango de velocidad del husillo |
5300rpm |
| Tipo de accionamiento (husillo) |
Belt type |
| Potencia del husillo |
15/18.5kw |
| Avance |
|
| Velocidad de avance rápido del eje X/Y/Z |
32/32/32m/min |
| Velocidad de avance rápido del eje B |
10m/min |
| Almacén de herramientas |
|
| Modelo de almacén de herramientas |
Manipulator |
| Capacidad |
24T |
| Peso máximo de la herramienta |
18kg |
| Longitud máxima de las herramientas |
550mm |
| Tiempo de cambio de herramienta |
5.5s |
| Precisión (estándar nacional) |
|
| Precisión de posicionamiento (X/Y/Z) |
±0.010mm |
| Precisión de posicionamiento repetido (X/Y/Z) |
±0.006mm |
| Precisión de división del eje B |
10’’ |
| Precisión de división repetida del eje B |
5’’ |
| Tamaño de la máquina |
|
| L×An. × Al. |
5000×3720×3000mm |
| Peso de la máquina |
|
| Carga máxima de la mesa de trabajo |
1200kg |
| Peso de la máquina |
12000kg |
Características Principales
- El eje del centro de mecanizado horizontal es horizontal y suele tener una mesa cuadrada para el movimiento giratorio de indexación.
- La mesa giratoria de 3 ejes Plus permite cortar cuatro caras de la pieza de trabajo en una sola sujeción. Además, excluye las superficies de montaje y superior, lo que la hace ideal para piezas tipo caja.
- El banco de trabajo de intercambio automático procesa una pieza de trabajo en la posición de carga y descarga. Simultáneamente, procesa otra pieza de trabajo en la posición de trabajo. Como resultado, acorta el tiempo auxiliar y mejora la eficiencia del procesamiento.
Detalles de la Máquina
 |
 |
| Estructura del Cuerpo de la Máquina |
Husillo |
| Forma de «T» positiva y estructura de columna móvil para ofrecer una alta rigidez y velocidad de desplazamiento. |
Potencia del motor del husillo: 15/18,5kw
Velocidad del husillo: 6000rpm |
 |
 |
| Almacén de Herramientas |
Portaherramientas Tipo BT50 |
| BT50, 24 posiciones de brazo tipo almacén de herramientas son hechas por OKADA y POJU que son fabricantes profesionales de herramientas en Taiwán, China. |
Longitud Máx. Herramienta L: 350mm
Peso Máximo de la Herramienta: 15kg
Tiempo de cambio (Herramienta-Herramienta): 5.5s |
 |
 |
| Rodamientos |
Husillos a Bolas y Guías Lineales de la Marca TAIWÁN Superior |
| Rodamientos estándar marca JAPÓN y ALEMANIA para todos los husillos a bolas. |
Doble uts C3 nivel rectificado husillos a bolas.
Diámetro del husillo* paso: 40*12/40*12/50*12 guías lineales tipo rodillo para tres ejes.
Cantidad de bloques de carga de deslizamiento para tres ejes: 4/4/4 |
 |
 |
| Tres Transportadores Automáticos de Virutas |
Sistema CNC |
Dos transportadores de tornillo para mover las virutas desde el interior de la máquina al transportador de cadena exterior durante el trabajo, y el transportador de virutas exterior transfiere las virutas al depósito de virutas.
Todo el proceso es suave y de alta eficiencia para decantar las virutas, reducir el calor del cuerpo de la máquina, escapar de la distorsión térmica del cuerpo de la máquina. |
La sincronización multieje avanzada, la interpolación de alta precisión y la compensación de errores en tiempo real garantizan el mecanizado de piezas complejas. La interfaz de fácil manejo integra funciones de control adaptativo. |
Accesorios Opcionales
 |
 |
| CAJA DE CAMBIOS ZF/BF/GTP |
MESA GIRATORIA INDEXABLE DE 0,001 GRADOS |
 |
 |
| ALMACÉN DE HERRAMIENTAS DE CADENA 40T |
LINEAR SCALE |
 |
 |
| BARRA CTS20 |
MEDIDOR DE HERRAMIENTAS RENISHAW |
