Description

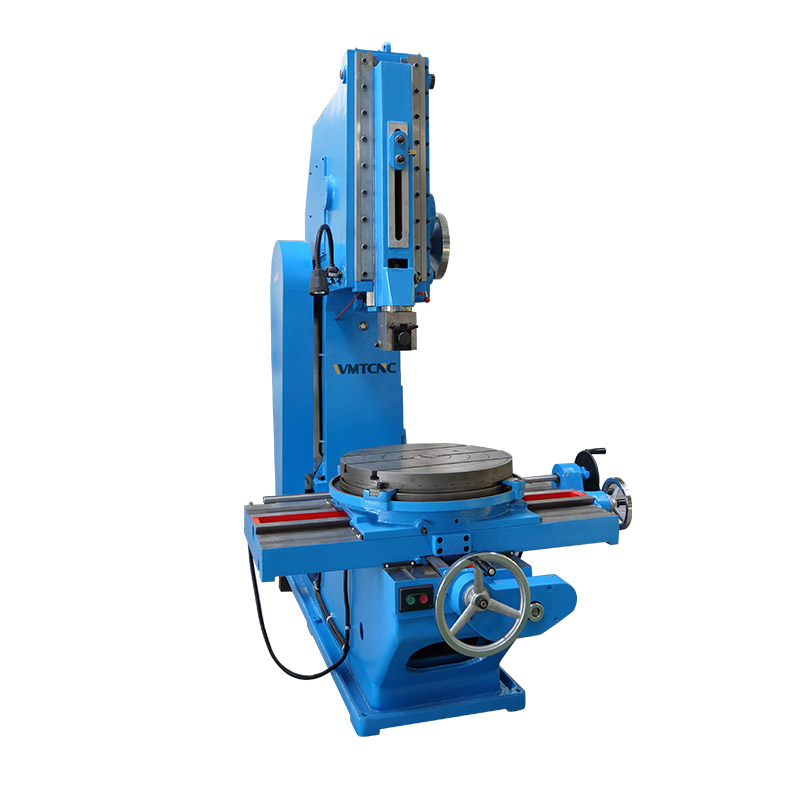

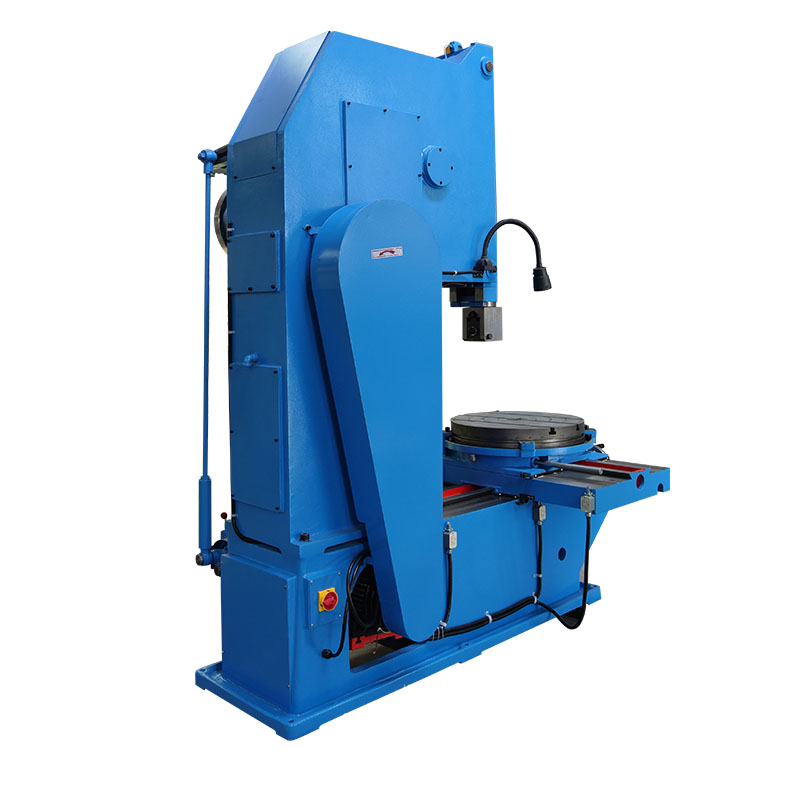

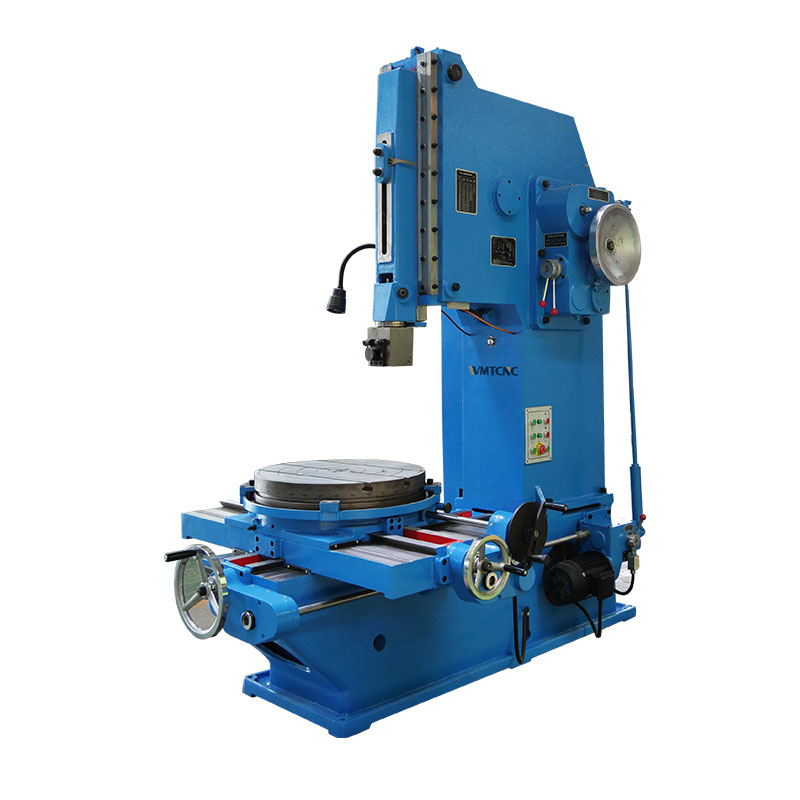

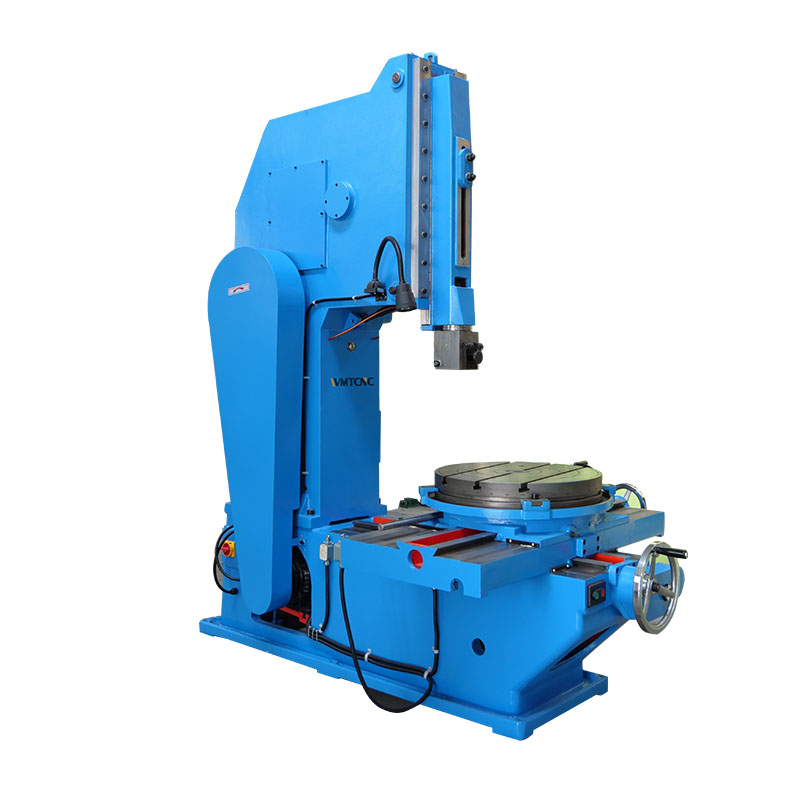

Detalles de la máquina
 |
 |
 |
 |
Especificación
| Especificaciones | BQ5040 |
| Longitud máxima de corte (agujero interior interpolado 360 mm) | 400mm |
| Diámetro de la mesa | 630mm |
| Número de carreras por minuto del pistón | 20, 32, 50, 80n/min |
| Recorrido de ajuste vertical del pistón | 315mm |
| Tamaño máximo del tapón (An × Al) | 25×40mm |
| Ángulo de giro de la mesa | 360° |
| Recorrido longitudinal máximo de la mesa (mecánico/manual) | 620mm |
| Recorrido transversal máximo de la mesa (mecánico/manual) | 560mm |
| Peso máximo de la pieza de trabajo | 500kg |
| Fuerza de corte máxima | 750N |
| Superficie de trabajo hasta el extremo inferior del carro | 690mm |
| Distancia entre superficie de la fresa y la pared frontal | 600mm |
| Avance mecánico vertical y horizontal de la mesa | 0.08–1.21mm |
| Avance mecánico giratorio de la mesa | 0.052–0.783° |
| Velocidad del motor principal | 960rpm |
| Potencia del motor principal | 4kW |
| Dimensiones totales (L × W × H) | 2290×1525×2485mm |
| Peso aproximado de la máquina | 3700kg |
Características principales
Esta mortajadora automática es altamente adecuada para el ranurado vertical de superficies activas, muescas y otras características complejas en piezas. Además, ofrece una excelente versatilidad para trabajar con distintos tipos de piezas de trabajo.
La máquina opera con gran suavidad y estabilidad gracias a su robusto mecanismo de doble cigüeñal, el cual no solo mejora la precisión del mecanizado, sino que también prolonga significativamente la vida útil del equipo.
- Esta máquina herramienta está diseñada para mecanizar todo tipo de superficies planas, perfiles y chaveteros, lo que la hace adecuada para producción unitaria o en pequeños lotes.

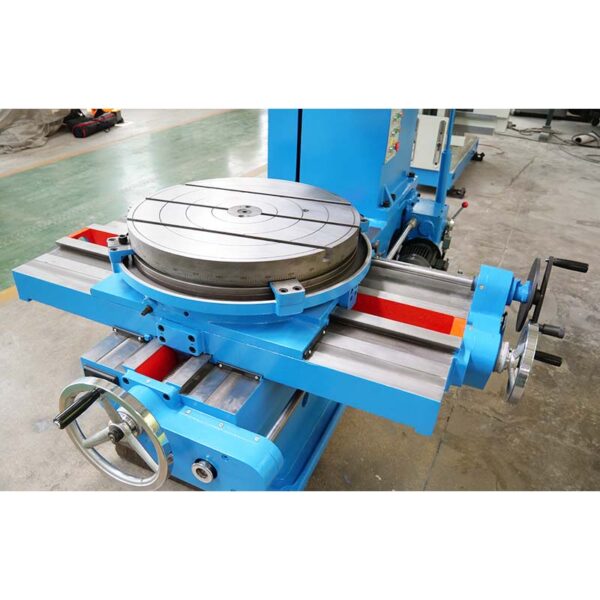

- El mecanismo principal de transmisión convierte el movimiento rotativo del engranaje de manivela en movimiento alternativo del cabezal. El operario realiza la alimentación manual de la mesa de trabajo para ejecutar movimientos longitudinales, transversales y rotatorios.
- La mesa de trabajo se detiene automáticamente cuando ocurre una falla. El diseño del producto cumple con los principios de estandarización, universalidad, seriación y alto grado de integración, con una disposición razonable, estructura compacta y fácil mantenimiento.
- La máquina utiliza una fuente de alimentación trifásica de 380 V y 50 Hz. Otras condiciones de voltaje o frecuencia requeridas por el usuario pueden ser suministradas mediante acuerdo previo.
