Description

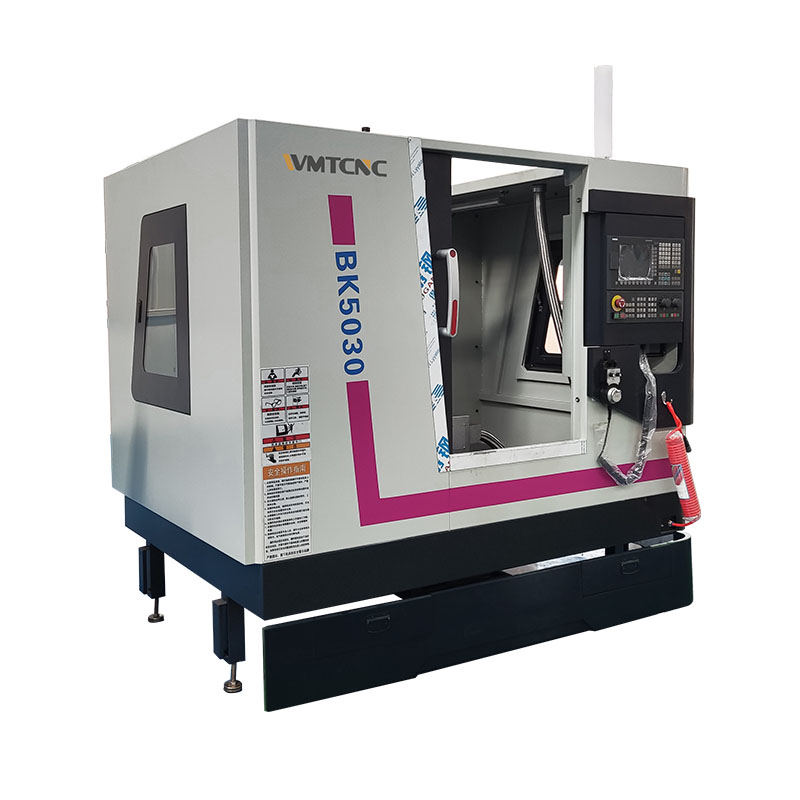

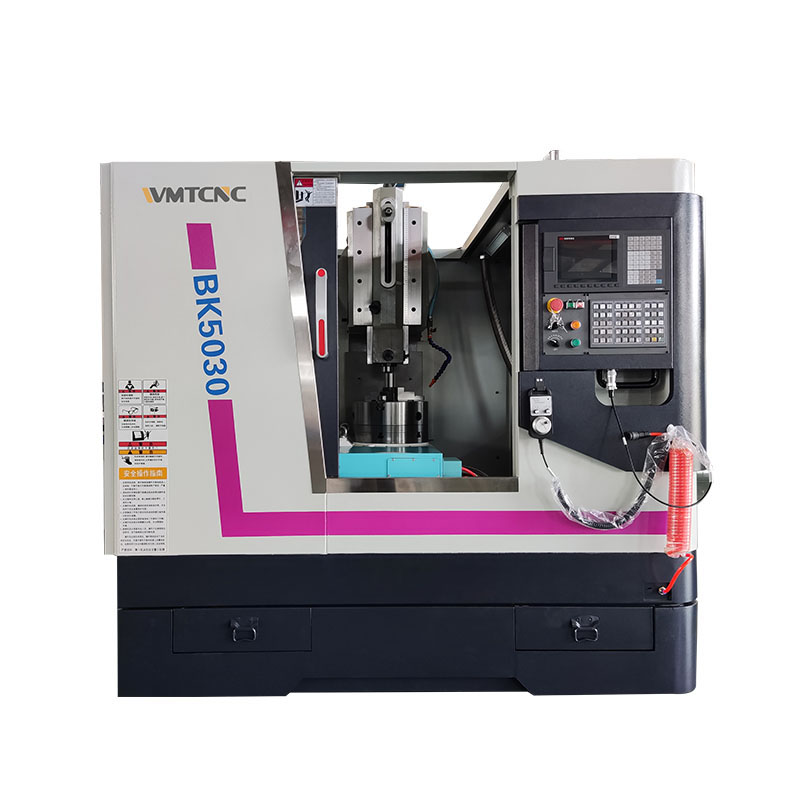

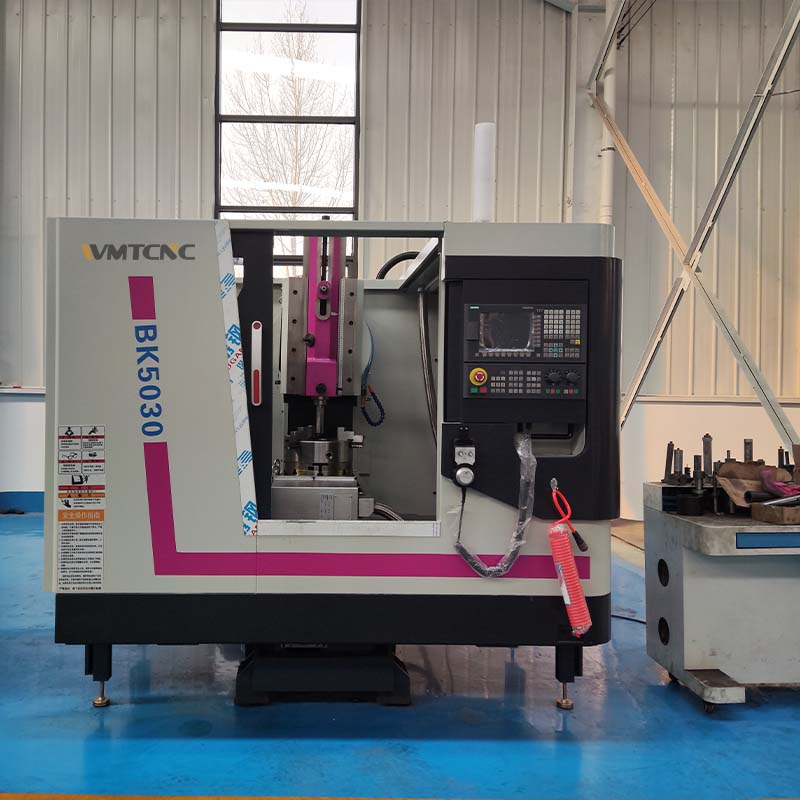

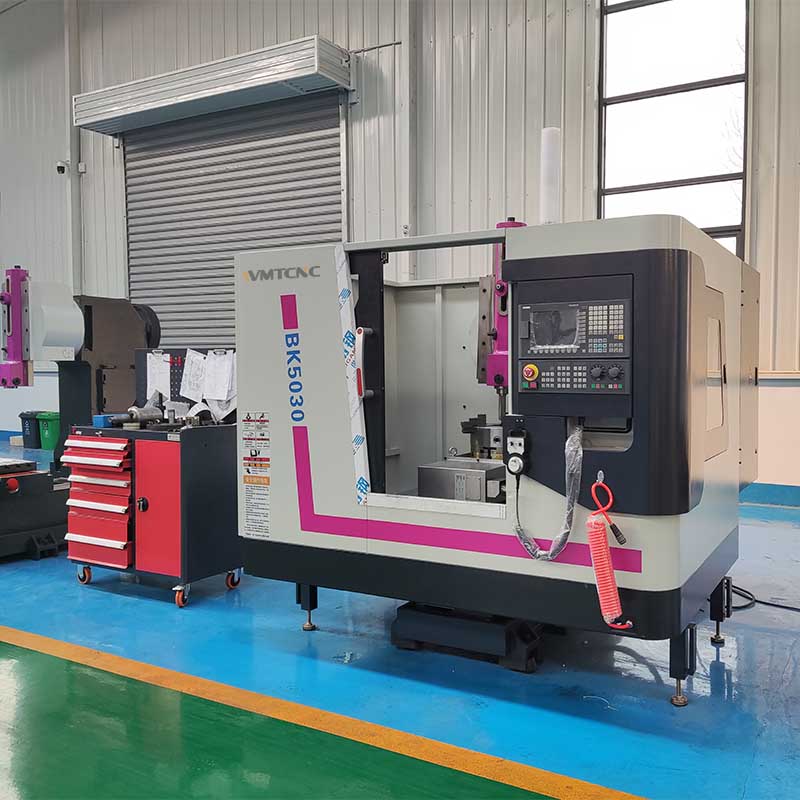

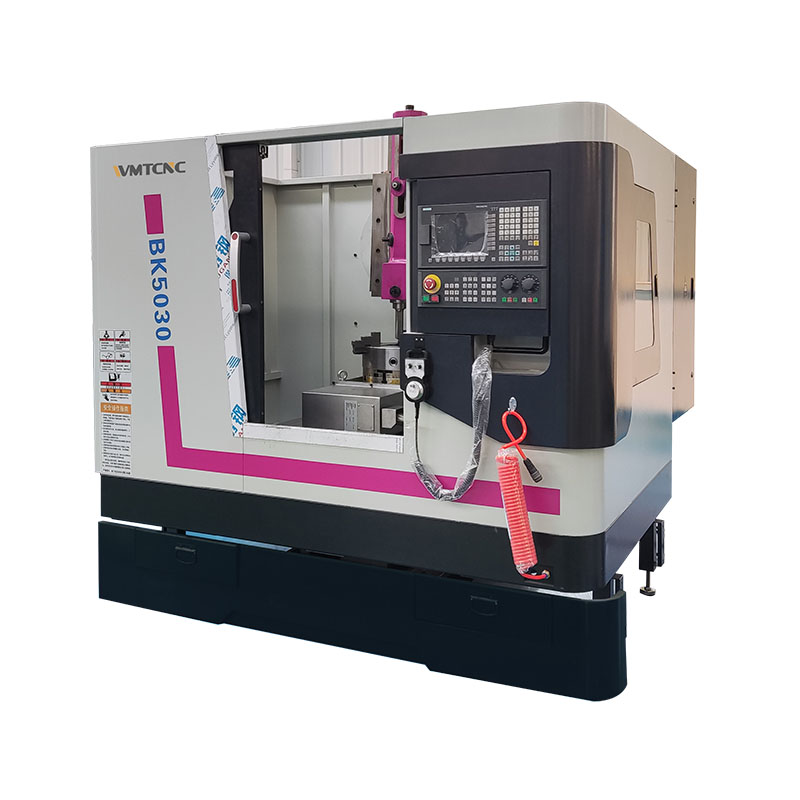

Detalles de la máquina
 |
 |
 |
 |
Especificación
| Descripción | BK5030 |
| Longitud máxima del pistón | 300mm |
| Recorrido de ajuste del pistón | 300mm |
| Número de movimientos del pistón | 30~150n/min |
| Tamaño de la mesa de trabajo | 550×405mm |
| Recorrido de la mesa (X/Y) | 250×300mm |
| Distancia entre el eje del orificio de soporte de la cuchilla y la parte delantera de la columna | 505mm |
| Distancia entre la superficie de apoyo de la cuchilla y la mesa | 540（690）mm |
| Par motor del eje X | 6n.m |
| Par motor del eje Y | 6n.m |
| Velocidad rápida | X: 5m/min |
| Y: 5m/min | |
| Husillo de bolas (X) | FFZD3205-3/P4 |
| Husillo de bolas (Y) | FFZD3205-3/P4 |
| Potencia del motor principal | 3.7kw |
| Dimensiones del embalaje (L x An x Al) | 2300x2200x2300mm |
| Peso de la máquina (aprox.) | 2800kg |
Características principales
La mortajadora CNC BK5030 es una herramienta altamente versátil y eficiente, diseñada para el mecanizado preciso de estrías y chaveteros internos en orificios ciegos. Su diseño avanzado y estructura robusta la hacen especialmente adecuada para tareas de mecanizado exigentes que requieren alta precisión y consistencia.
Esta máquina se utiliza ampliamente en la fabricación de componentes mecánicos y piezas automotrices, donde el ranurado interno preciso es fundamental para el rendimiento y la fiabilidad del producto. Su capacidad para trabajar estructuras internas complejas con gran exactitud la convierte en una herramienta indispensable en los entornos de fabricación modernos.
- Transmisión por correa dentada síncrona, bajo nivel de ruido y alta potencia de transmisión
- Motor principal: servomotor
- Husillo de bolas del eje Y: doble tuerca con precarga
- Perpendicularidad entre los ejes Z/Y: ≦0,02 mm

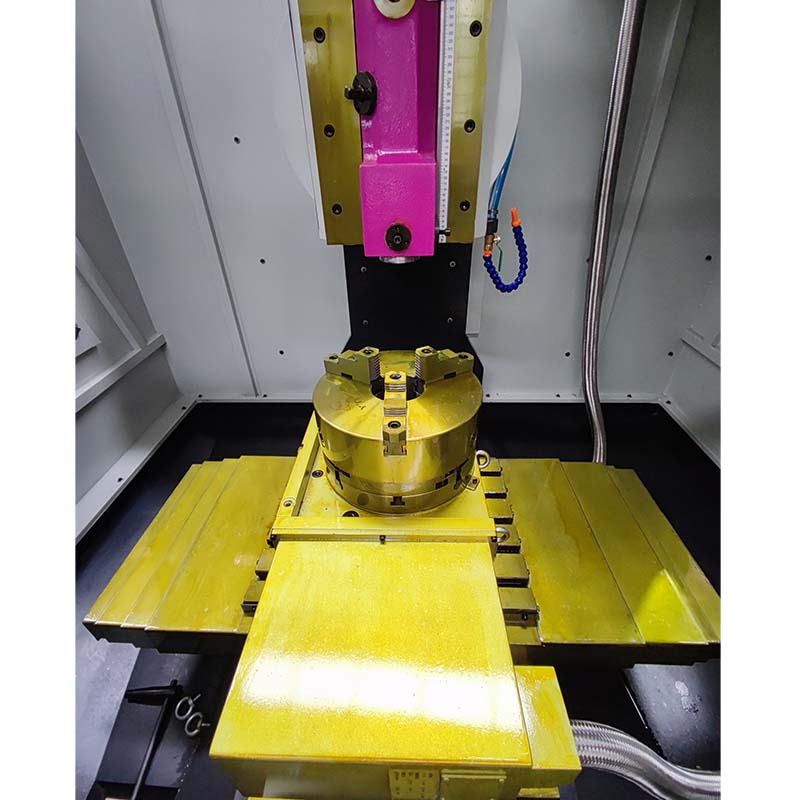

- Configuración opcional: mesa rotativa de control numérico (con plato de sujeción)
- Protección completamente cerrada
