Distancia entre el eje del orificio del cojinete de la herramienta y el antebrazo de la columna
mm
280
Recorrido máximo del asiento deslizante de elevación
mm
240
Par motor en dirección Y
(N.M)
6
Husillo de bolas (Y)
FFZD2505
Potencia del motor principal
KW
2.2
Peso de la máquina
KG
2200
Dimensiones del embalaje
mm
1300/1600/2100
Características principales

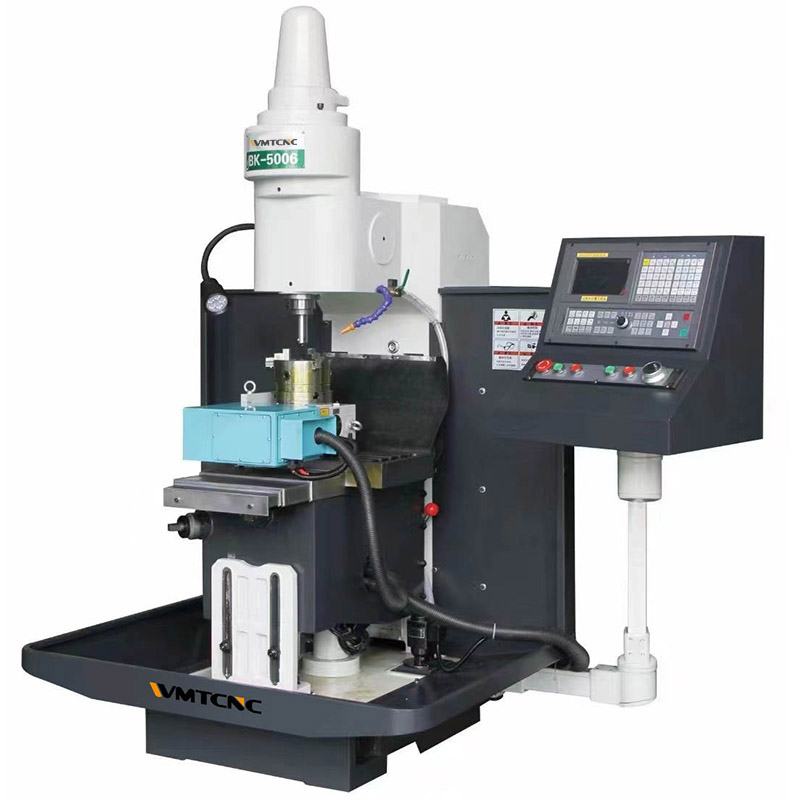

Esta mortajadora vertical se utiliza para el mecanizado de superficies por interpolación, superficies conformadas y chaveteros, entre otros. Además, permite insertar inclinaciones de hasta 10° en moldes y otras piezas dentro de ese rango. Es adecuada para la producción unitaria o en pequeños lotes.

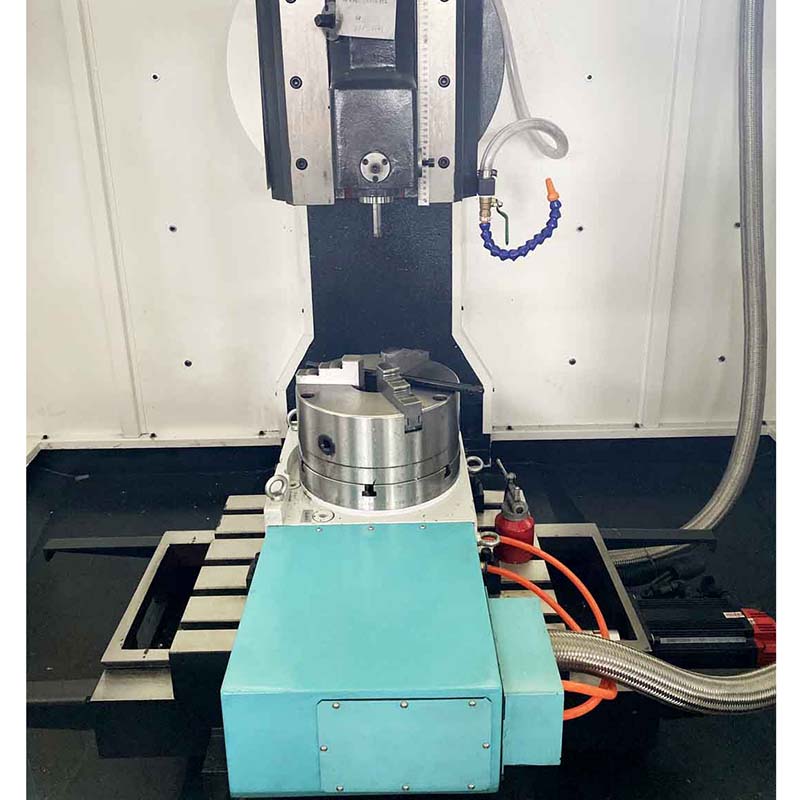

La mesa de trabajo de la mortajadora vertical está equipada con alimentación en tres direcciones diferentes: longitudinal, horizontal y rotativa. Esto permite sujetar la pieza una sola vez y mecanizar varias superficies sin necesidad de volver a ajustarla.
El mecanismo de transmisión hidráulica incluye un cabezal deslizante con movimiento alternativo, así como un dispositivo de avance hidráulico para la mesa de trabajo.
El cabezal deslizante mantiene una velocidad constante en cada carrera, y tanto la velocidad de movimiento del cabezal como la de la mesa pueden ajustarse de forma continua.
Las mesas de control hidráulico están equipadas con un sistema de inversión de aceite para el cambio de dirección del cabezal. Además del avance hidráulico y el avance manual externo, la máquina cuenta con un motor independiente para desplazamientos rápidos en sentido vertical, horizontal y rotativo.
El uso de alimentación hidráulica permite un retroceso instantáneo cuando la pieza completa su recorrido, lo que hace que esta mortajadora sea más eficiente que las mortajadoras mecánicas que utilizan ruedas de leva para la alimentación.
