Description

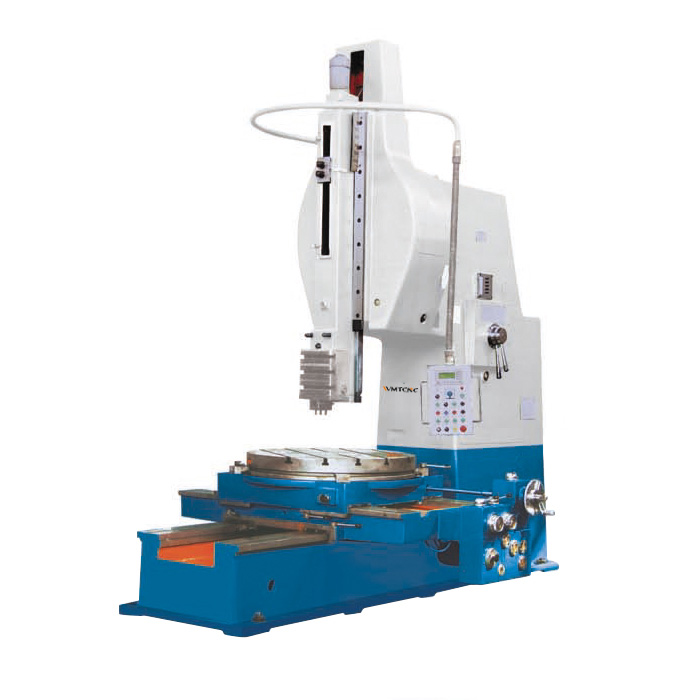

Detalles de la máquina
 |
 |
 |
 |
Especificación
| Especificaciones | BC5063 |
| Longitud máxima de inserción del pistón (orificio interior interpolado 530 mm) | 630mm |
| Diámetro de la mesa | 1120mm |
| Distancia máxima de movimiento lateral de la mesa de trabajo | 1000mm |
| Distancia máxima de movimiento lateral de la mesa de trabajo | 700mm |
| Carga máxima de la mesa de trabajo | 2000kg |
| Distancia desde la superficie de la mesa de trabajo hasta el extremo inferior del carro | 800mm |
| Distancia desde la superficie de apoyo de la herramienta hasta la pared frontal de la bancada | 1120mm |
| Ángulo de inclinación del pistón (dirección izquierda y derecha) | ±10° |
| Número de carreras del pistón (minutos) | 8,12,20,30 r.p.m |
| Avance vertical y horizontal de la mesa de trabajo | 0.10–1.20mm/per |
| Avance giratorio de la mesa de trabajo | 3’–39′ deg/per |
| Fuerza de corte máxima | 20000N |
| Potencia del motor de accionamiento principal | 11kW |
| Servomotor de avance | 4.0kW |
| Peso neto de la máquina (aproximadamente) | 11T |
| Dimensiones de la máquina herramienta (longitud × anchura × altura) | 3580×2390×3660mm |
| Dimensiones del paquete dividido | 3780/2560/1300、2350/1200/2500mm |
| Ancho de la ranura en T del mandril de herramientas | 22H11mm |
| Ancho de la ranura en T central del banco de trabajo | 22H11mm |
| Motor de ajuste de la posición del pistón | 0.55kW 1400r.p.m |
Características principales
La mortajadora para metal es una herramienta altamente eficiente diseñada para el corte de superficies planas, perfiles conformados, ranuras y chaveteros en una amplia variedad de piezas. Además, ofrece un mecanizado preciso tanto para geometrías simples como complejas, lo que la hace ideal para sectores como la industria automotriz, la fabricación de maquinaria pesada y la producción de moldes.
Asimismo, esta mortajadora para metal utiliza un robusto mecanismo de doble cigüeñal que garantiza un movimiento suave y estable del cabezal durante las operaciones de corte. Su diseño mecánico mejora la estabilidad operativa, incrementa la precisión de corte y prolonga la vida útil de la máquina incluso bajo cargas de trabajo exigentes.
- La mesa de trabajo cuenta con posicionamiento giratorio móvil, lo que facilita el mecanizado de múltiples chaveteros de forma conveniente. Ofrece un avance continuo sin escalonamientos, con visualización en tiempo real de los parámetros de avance en una pantalla de texto.
- Cuando la máquina herramienta se utiliza durante largos periodos, puede producirse un desgaste considerable en el sistema. En esos casos, profesionales cualificados pueden realizar una compensación de errores mediante el sistema de control para garantizar la precisión del mecanizado.
