Longitud máxima de corte (agujero interior interpolado 360 mm)
320mm
Diámetro de la mesa
630mm
Número de carreras por minuto del pistón
20, 32, 50, 80n/min
Recorrido de ajuste vertical del pistón
315mm
Tamaño máximo del tapón (An × Al)
25×40mm
Ángulo de giro de la mesa
360°
Recorrido longitudinal máximo de la mesa (mecánico/manual)
480（620）mm
Recorrido transversal máximo de la mesa (mecánico/manual)
480（560）mm
Peso máximo de la pieza de trabajo
500kg
Fuerza de corte máxima
75000N
Superficie de trabajo hasta el extremo inferior del carro
490mm
Distancia entre superficie de la fresa y la pared frontal
600mm
Avance mecánico vertical y horizontal de la mesa
0.08–1.21mm
Avance mecánico giratorio de la mesa
0.052–0.783°
Velocidad del motor principal
960rpm
Potencia del motor principal
4kW
Dimensiones totales (L × W × H)
2180×1505×2285mm
Peso aproximado de la máquina
3500kg
Características principales

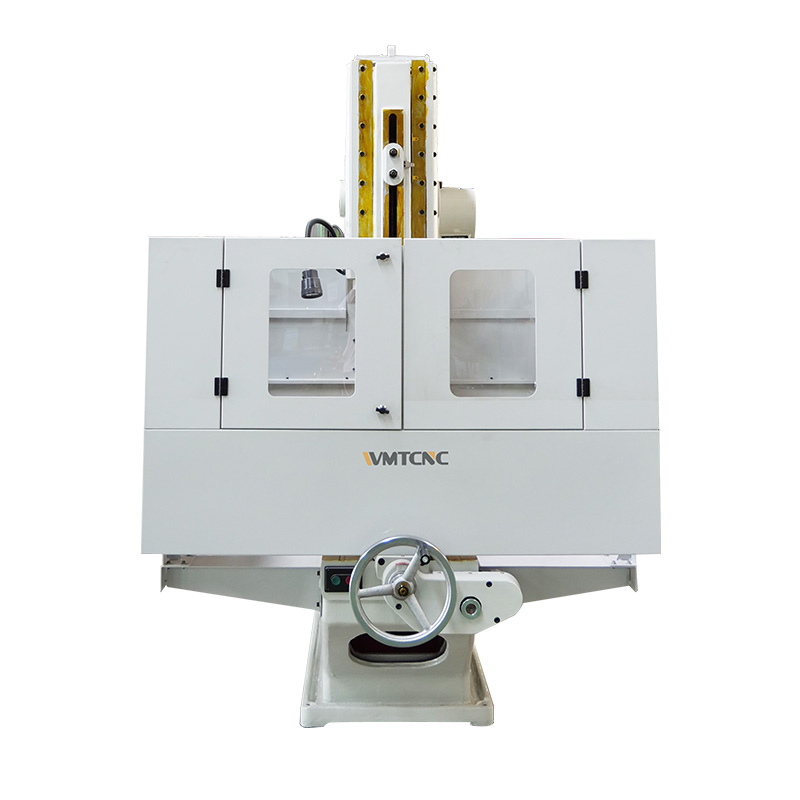

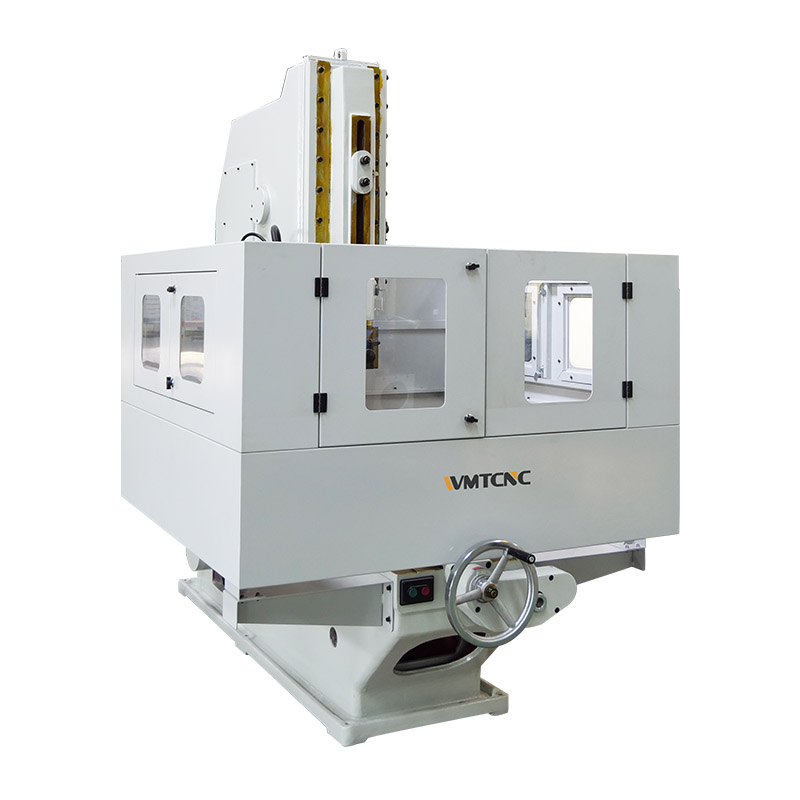

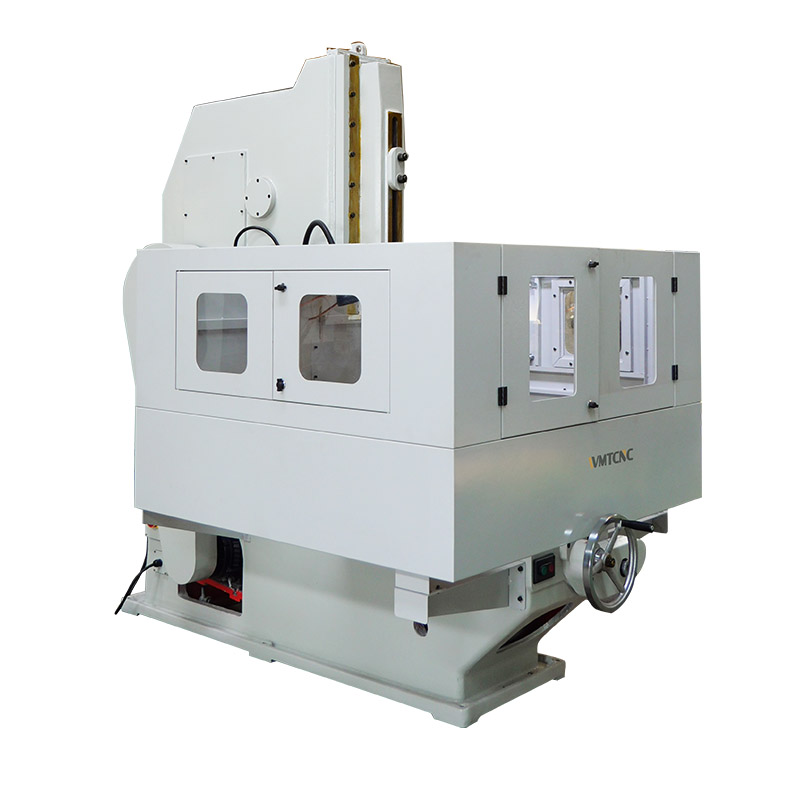

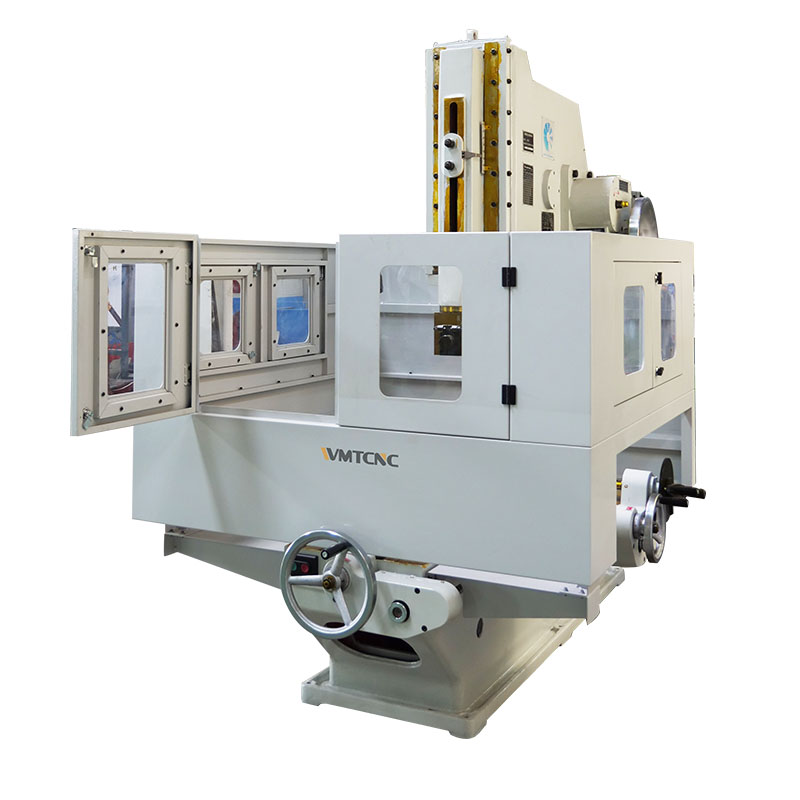

B5032 mortajadora de alta precisión adecuada para ranuras, estrías, orificios ciegos y chaveteros internos
Asociación de tres ejes
El émbolo se mueve verticalmente de forma alterna junto con el carro deslizante, mientras que la pieza de trabajo se desplaza de manera intermitente en las direcciones longitudinal, transversal y circunferencial para su mecanizado.
Sistema de configuración
El sistema CNC y un cuarto eje están integrados para realizar funciones de roscado en piezas especiales, lo que amplía considerablemente el rango de aplicación y mejora la eficiencia de mecanizado de la máquina.
Adecuada para el mecanizado de chaveteros y estrías en piezas automotrices y conectores aeronáuticos.
