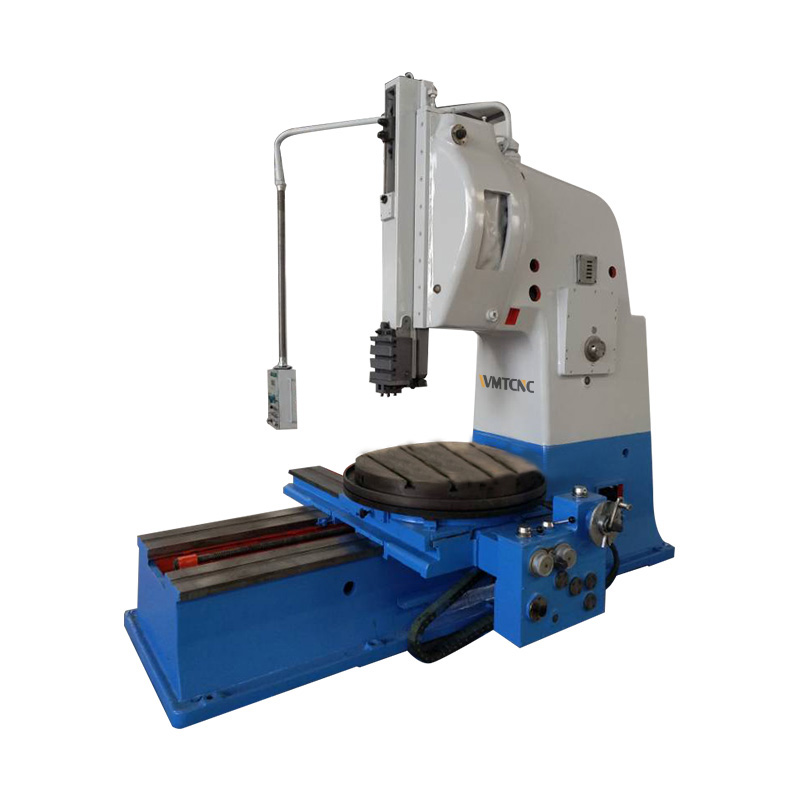

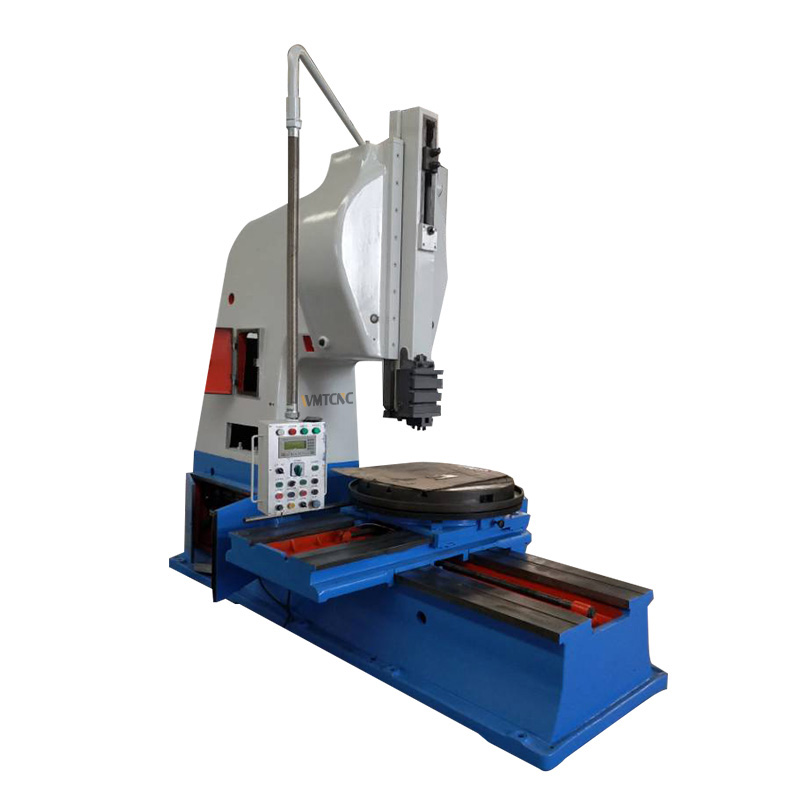

Detalles de la máquina
 |
 |
 |
 |
Especificación
| Especificaciones | BC5050 |
| Longitud máxima de inserción del pistón (orificio interior interpolado 530 mm) | 500mm |
| Diámetro de la mesa | 1000mm |
| Distancia máxima de movimiento lateral de la mesa de trabajo | 660mm |
| Distancia máxima de movimiento lateral de la mesa de trabajo | 1000mm |
| Carga máxima de la mesa de trabajo | 2000kg |
| Distancia desde la superficie de la mesa de trabajo hasta el extremo inferior del carro | 740mm |
| Distancia desde la superficie de apoyo de la herramienta hasta la pared frontal de la bancada | 990mm |
| Distancia de ajuste del pistón | 430mm |
| Ángulo de inclinación del pistón (dirección izquierda y derecha) | ±10deg |
| Número de carreras del pistón (minutos) | 9,12,5,18,25,36,50r.p.m |
| Avance vertical y horizontal de la mesa de trabajo | 0.10-1.20mm/per |
| Avance giratorio de la mesa de trabajo | 3′-36′ deg/per |
| Fuerza de corte máxima | 16000N |
| Potencia del motor de accionamiento principal | 7.5kw 1400r.p.m |
| Servomotor de avance | 4.0kw |
| Motor de ajuste de la posición del pistón | 0.125kw 2800 r.p.m |
| Peso neto de la máquina (aproximadamente) | 10.3T |
| Dimensiones de la máquina herramienta (longitud × anchura × altura) | 3480×2085×3307mm |
| Dimensiones del paquete dividido | 3680/2260/1200、2250/1100/2250mm |
| Ancho de la ranura en T del mandril de herramientas | 22H11mm |
| Ancho de la ranura en T central del banco de trabajo | 22H11mm |
Características principales
La mortajadora automática es un equipo altamente versátil, diseñado para el corte preciso de superficies planas, contornos, ranuras y chaveteros en una amplia variedad de piezas. Es especialmente adecuada para el mecanizado de superficies internas en piezas complejas que requieren altos niveles de precisión y perfilado detallado.
Esta máquina utiliza un movimiento vertical alternativo de la herramienta de corte, lo que le permite realizar cortes limpios y uniformes tanto en superficies planas como irregulares. El operador puede configurar fácilmente la longitud de la carrera y ajustar la profundidad de corte según los requisitos específicos de cada proyecto, lo que la hace ideal para crear ranuras, engranajes internos, chaveteros y perfiles especiales.
Gracias a su estructura robusta y a sus capacidades avanzadas de control, la mortajadora mantiene una excelente estabilidad durante la operación, incluso al trabajar con componentes grandes o pesados. Sus funciones de ajuste en tiempo real permiten modificar los parámetros de mecanizado sin detener la máquina, lo que mejora significativamente la eficiencia operativa y la productividad.
-
La máquina adopta un mecanismo de doble cigüeñal que garantiza un movimiento estable. La mesa móvil está equipada con un sistema PLC avanzado, y el sistema de avance se compone de un sistema de control digital y un motor de alimentación.
-
La mesa de trabajo cuenta con posicionamiento giratorio móvil, lo que facilita el mecanizado simultáneo de múltiples chaveteros. Ofrece un avance continuo sin escalonamientos, con visualización en tiempo real de los parámetros de avance en una pantalla de texto.
-
Cuando la máquina se utiliza durante largos periodos, puede producirse un desgaste significativo en el sistema. En estos casos, los profesionales pueden realizar una compensación de errores a través del sistema de control para garantizar la precisión del mecanizado.
