Description

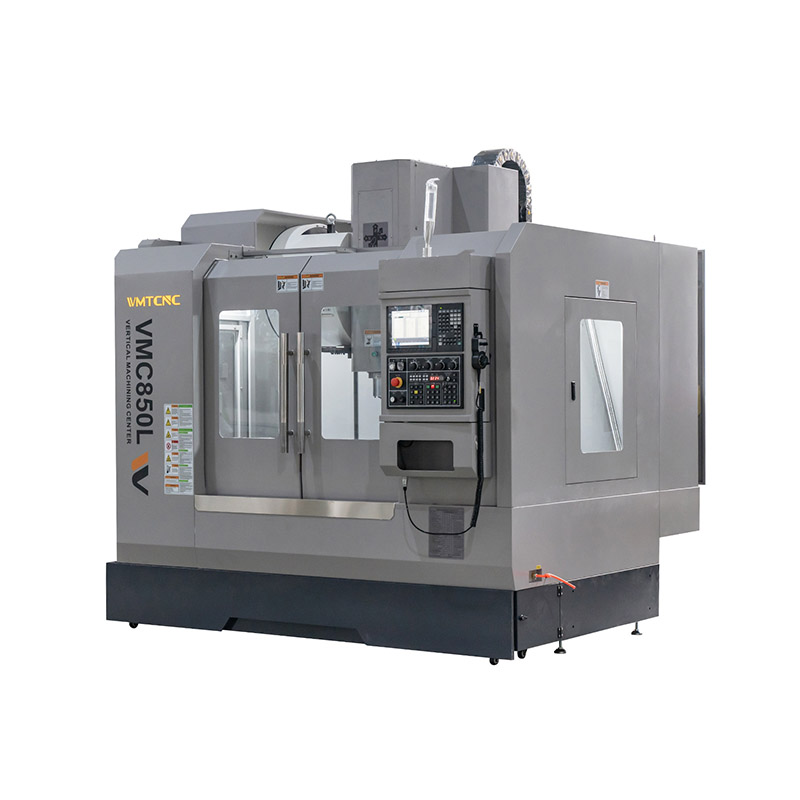

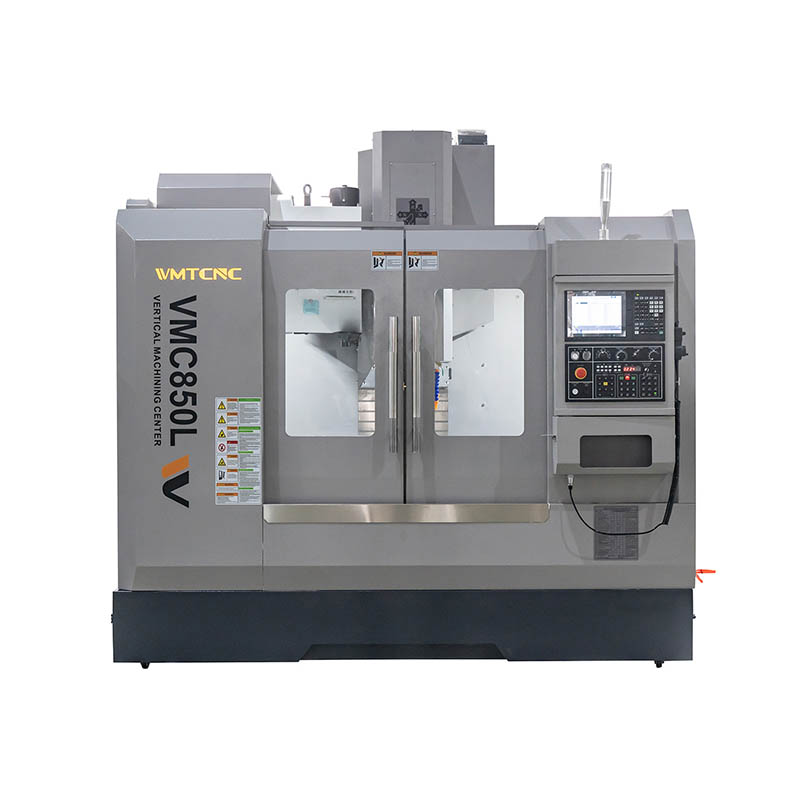

Este centro de mecanizado VMC850L vmc 850 cnc es adecuado para el procesamiento mecánico y la fabricación de moldes. Se adapta a los requisitos de procesamiento, desde el mecanizado en bruto hasta el mecanizado de acabado. También puede realizar muchos procedimientos de trabajo, como fresado, taladrado, roscado, mandrinado, etc.
| Especificación |
VMC850L |
| Mesa de trabajo |
|
| Tamaño de la mesa de trabajo (L×A) |
1000×500mm |
| Tamaño de las ranuras en T (N×W×D) |
5-18x90mm |
| Recorrido |
|
| Recorrido del eje X/Y/Z |
800/500/500mm |
| Rango de mecanizado |
|
| Distancia desde el centro del husillo hasta la columna |
550mm |
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo |
150-650mm |
| Husillo |
|
| Conicidad del husillo |
BT40 |
| Potencia del husillo |
7.5kw |
| Velocidad máxima del husillo |
8000rpm |
| Avance |
|
| Velocidad máxima de avance |
10m/min |
| Velocidad de avance rápido (X/Y/Z) |
24/24/20m/min |
| Tornillo de bolas (diámetro+paso) |
|
| Tornillo de bolas del eje X/Y/Z |
4016 |
| Almacén de herramientas |
|
| Capacidad del almacén de herramientas |
24T |
| Longitud máxima de la herramienta |
300mm |
| Tiempo de cambio de herramienta |
1.5s |
| Precisión de posicionamiento (estándar nacional) |
|
| Precisión de posicionamiento (X/Y/Z) |
±0.005mm |
| Precisión de reposicionamiento (X/Y/Z) |
±0.003mm |
| Dimensiones de la máquina |
|
| L×A×A |
2750×2300×2300mm |
| Peso de la máquina |
|
| Carga máxima de la mesa de trabajo |
500kg |
| Peso de la máquina |
5300kg |
Características Principales
- Unidad de husillo del centro de mecanizado VMC: El husillo tiene una velocidad de 8000 rpm, accionado por un servomotor, y proporciona una potencia de 7,5 kW y un par de 35,8 Nm.
- Sistema de control GSK 218: Adopta el sistema de control GSK 218, que ofrece un control y una interfaz de funcionamiento estables y fiables.
- Cambiador automático de herramientas de 24 herramientas (ATC) de Taiwán: Equipado con un sistema cambiador automático de herramientas de 24 herramientas fabricado en Taiwán. Permite cambios de herramientas rápidos y precisos.
- Husillos de bolas HIWIN de Taiwán: Utilizando husillos de bolas de la marca HIWIN de Taiwán, garantiza una alta precisión, baja fricción y una larga vida útil, lo que garantiza la precisión y la estabilidad del movimiento de la máquina.
- Guías lineales HIWIN de Taiwán: emplea guías lineales HIWIN de Taiwán, que se caracterizan por su alta rigidez, alta precisión y baja fricción, lo que proporciona un movimiento suave y preciso de la mesa de trabajo.
- Volante manual: equipado con un volante manual, facilita las operaciones manuales y el posicionamiento por parte del operador.
Detalles de la Máquina
 |
 |
| Husillo de Taiwán |
Taiwán ATC |
| Husillo original. Estructura simple y compacta. Alta eficiencia y alta precisión. Bajo nivel de ruido y baja vibración. Conicidad del husillo: BT40. Velocidad máxima del husillo: 8000rpm, 10000rpm y 12000rpm opcionales. |
24 uds. Disco Tipo ATC |
 |
 |
| Sistema de Control CNC |
Mesa de Trabajo |
| Se puede seleccionar el sistema de control CNC, GSK/SimenS/FANUC/MITSUBISHI. |
Proceso de temple de alta frecuencia. Mejora la resistencia, la dureza y la resistencia al desgaste. Prolonga la vida útil. |
 |
 |
| Sistema de Lubricación |
Armario Eléctrico |
| Cronometrado, cuantitativo, preciso y eficaz. Lubricar eficazmente todas las piezas de la máquina herramienta. |
La disposición de la línea es ordenada, y el mantenimiento es seguro y sencillo. |
 |
 |
| Mesa Rotray CNC de 4 Ejes |
Mesa Giratoria de Cinco Ejes |
| Especial para mecanizado de poliedros, 4 ejes trabajando simultáneamente. Ahorro de tiempo y alta eficiencia. |
El centro de mecanizado de 5 ejes (mesa giratoria) es adecuado para piezas complejas, multiproceso y de alta precisión. Podemos confirmarle si necesita añadir un 5º eje. |
