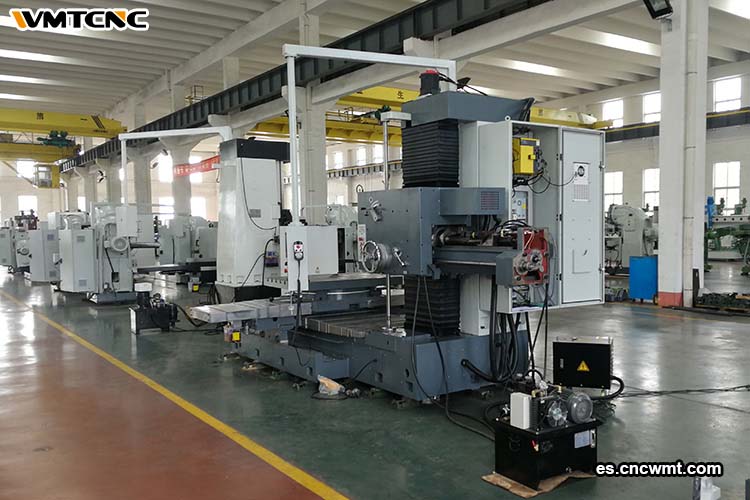

¿Qué es fresadoras?
Las fresadoras son máquinas especializadas diseñadas para ampliar con precisión y sin imperfecciones orificios preexistentes en materiales sólidos. Las fresadoras utilizan una herramienta de corte de un solo punto, conocida como barra de fresado, que se monta en un husillo. Esta herramienta se emplea para ampliar orificios pretaladrados o fundidos, a diferencia del taladrado, que crea un orificio desde el b eginning. Estas máquinas están disponibles en configuraciones verticales y horizontales, cada una de las cuales es adecuada para aplicaciones específicas.
Corte de un solo punto y ampliación de agujeros
A una velocidad de avance regulada, una barra de mandrinar firmemente fijada al cabezal de la máquina se desplaza hacia la pieza de trabajo. Los operadores pueden conseguir diámetros de agujero precisos girando la barra y modificando la profundidad de corte. Este proceso garantiza la concentricidad y unas tolerancias estrictas, al tiempo que elimina una cantidad mínima de material por pasada.
Configuraciones horizontales frente a verticales
Las mandrinadoras horizontales son capaces de ampliar el alcance para agujeros profundos manteniendo la pieza fija mientras el husillo se mueve en los ejes X, Y y Z. Un torno de torreta vertical, también conocido como mandrinadora vertical, funciona de manera similar a un torno. Gira la pieza sobre una mesa mientras baja la herramienta de corte verticalmente para agrandar los agujeros.
Evolución de las fresadora
Desde sus orígenes en el siglo XVIII hasta el CNC moderno
La patente de John Wilkinson de 1776 para la primera fresadora marcó el inicio de una nueva era de precisión industrial. Nos complace informarles de que el rendimiento se ha mejorado gracias a una serie de innovaciones, entre las que se incluyen controles electrónicos, avances hidráulicos y bases de hierro fundido Meehanite. Las secuencias completas están automatizadas por modernas fresadoras CNC, que funcionan con controladores Fanuc, Siemens o propios.
Hitos tecnológicos clave
- Introducción de mesas giratorias que permiten cortes en múltiples ángulos
- Adopción de bases con amortiguación de vibraciones para mejorar el acabado superficial
- Integración de la compensación automática de herramientas y ciclos preprogramados
Componentes clave y funcionamiento

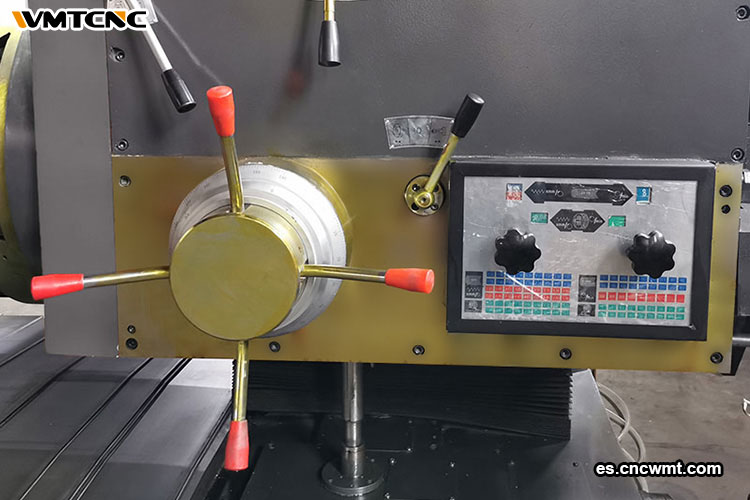

Husillo, barra de mandrinar y anclaje
La barra de mandrinar gira gracias al husillo, que es accionado por motores de velocidad variable. La fijación de la barra (es decir, el cabezal de mandrinar, también conocido como anclaje) reduce la desviación. Los cabezales modernos están equipados con tornillos de ajuste fino, lo que permite un control preciso del diámetro a nivel micrométrico.

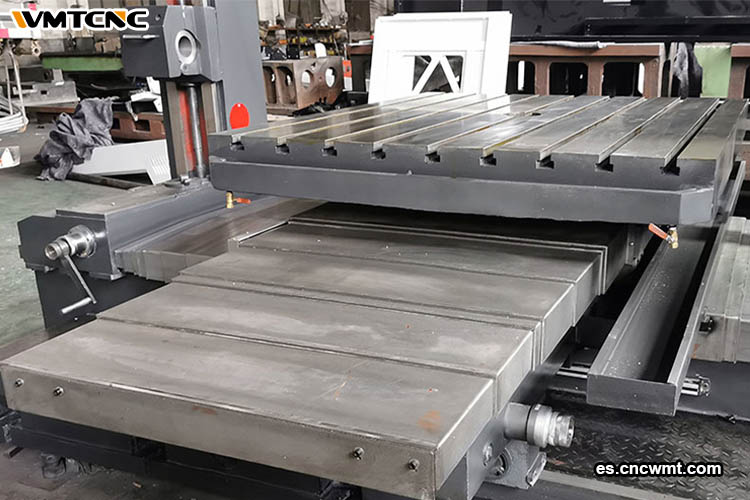

Mesa de trabajo e indexación rotativa
Las mesas giratorias grandes con ranuras en T son una característica común de las fresadoras horizontales, ya que permiten el indexado de piezas para el mandrinado angular. Un mandril o placa frontal es un componente de una fresadora vertical que se utiliza para sujetar las piezas en su sitio durante el proceso de fabricación.
Materiales de las herramientas de corte
Carburo cementado, diamante e insertos de rectificado
La integridad de la superficie y la vida útil de una herramienta dependen de los materiales utilizados en su fabricación. Nuestra empresa se enorgullece de ofrecer una gama de muelas abrasivas de alta calidad que se adaptan perfectamente a las operaciones de rectificado cilíndrico interno, lo que permite obtener resultados precisos y exactos con tolerancias estrictas. También somos especialistas en puntas de diamante, ideales para conseguir acabados ultrafinos en materiales no ferrosos. Además, nuestras plaquitas de carburo son conocidas por su excepcional rendimiento en aplicaciones de taladrado de uso general.
Impacto en el acabado superficial y la tolerancia
Las velocidades de avance precisas y la geometría de la herramienta, en combinación con el material, pueden utilizarse para producir acabados con una calidad superior a Ra 0,8 μm y tolerancias diametrales inferiores a 0,02 mm en fresadoras equipadas con CNC.

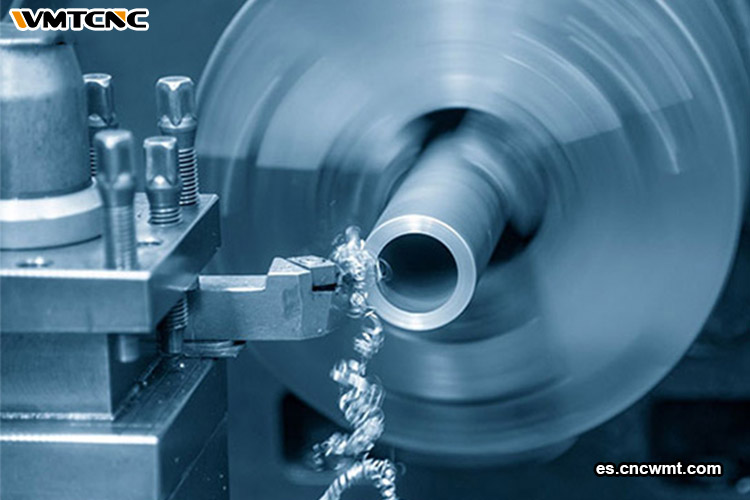

Aplicaciones de las fresadora de mandrinar
Bloques de motor y cilindros de automóviles
Las fresadoras amplían los orificios cilíndricos hasta diámetros exactos, lo que garantiza un espesor de pared uniforme y un sellado anular ideal. En el campo de la remanufacturación de motores, las fresadoras CNC han demostrado reducir los tiempos de ciclo y minimizar los índices de desechos, lo que las convierte en un activo valioso para cualquier negocio.
Equipos para petróleo y gas, válvulas y carcasas de bombas
Las fresadoras se utilizan en el mantenimiento de yacimientos petrolíferos para reacondicionar carcasas de bombas y cuerpos de válvulas, garantizando la integridad de juntas cruciales.
Comparación con otras máquinas herramienta
| Característica | Máquina perforadora | Fresadora CNC | Fresadora |
|---|---|---|---|
| Creación de agujeros | Sí | Sí | No (solo ampliación) |
| Ampliación de orificios | Limitada | Moderada | Excelente |
| Capacidad de tamaño de la pieza | Pequeño a mediano | Pequeño a grande | Muy grande |
| Precisión | Moderada | Alta | Muy alta |
| Operaciones programables | Pocas | Muchas | Muchas (CNC) |
Selección de la fresadora adecuada
Tamaño y material de la pieza
Adapte la capacidad de la máquina al volumen de la pieza y a la dureza del material; considere el uso de husillos servoaccionados para aleaciones exóticas.
Tolerancias y acabado superficial requeridos
Especifique la plataforma de control y los portaherramientas que permitan alcanzar el Ra y las tolerancias dimensionales deseados.
Nivel de automatización y presupuesto
Las fresadoras CNC básicas ofrecen programación conversacional; los sistemas de gama alta añaden sondas, cambiadores de herramientas y control adaptativo.

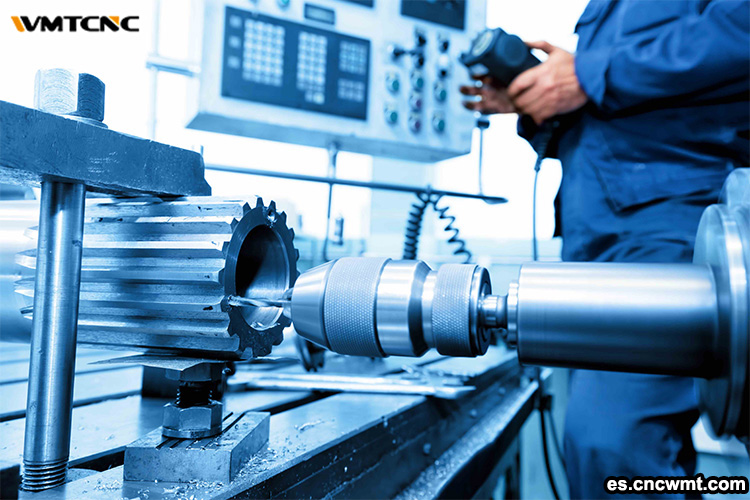

Conclusión
Las fresadoras de mandrinar siguen siendo esenciales en el mecanizado moderno, ya que cubren el vacío entre el torneado y el fresado para operaciones basadas en agujeros. A medida que avanza la Industria 4.0, podemos esperar el desarrollo del mantenimiento predictivo, los sensores inteligentes y los centros híbridos multitarea, que mejorarán aún más las capacidades de mandrinado.
