Introducción
La sujeción de piezas es la piedra angular invisible del mecanizado CNC. Por muy complicados que sean el husillo o el software, la precisión se viene abajo si no hay una sujeción estable. Una de las características más importantes, aunque a menudo pasada por alto, de los centros de mecanizado son los orificios para tornillos de la mesa de trabajo. Estos sencillos puntos roscados sirven de anclaje para las piezas de trabajo y los accesorios, y ofrecen estabilidad, adaptabilidad y escalabilidad.
Además, tanto las máquinas herramienta CNC de corte como las que no son de corte se ven mejoradas por las técnicas de sujeción de piezas. Al comprender ambos elementos en conjunto, los fabricantes pueden lograr un mejor rendimiento, consistencia y competitividad eness.
Funciones principales de los orificios roscados en la mesa de trabajo del centro de mecanizado

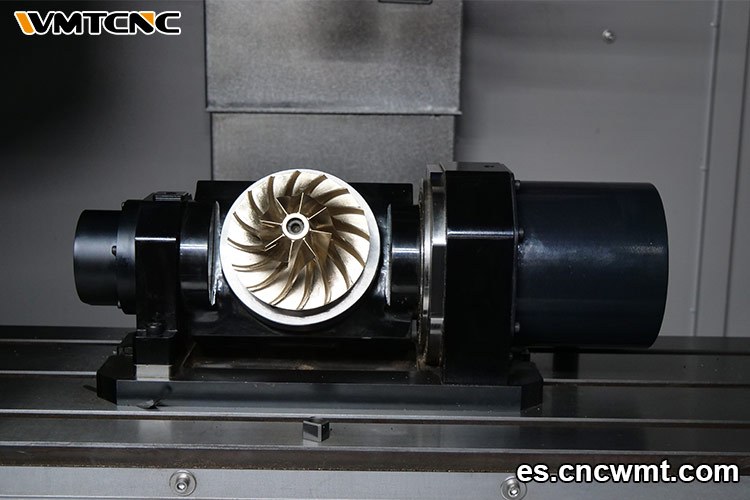

Sujeción directa de la pieza de trabajo
En el caso de componentes grandes y rígidos, la pieza de trabajo se puede fijar de forma segura a la mesa insertando pernos directamente a través de los orificios roscados. Este método preserva la precisión dimensional al evitar que la pieza se mueva bajo cargas de mecanizado pesadas.
Fijación de accesorios para piezas complejas
Cuando se trata de piezas más pequeñas o más complejas, la sujeción directa no es práctica. En su lugar, los operarios fijan accesorios como placas angulares, bases modulares y tornillos de banco a la mesa utilizando los orificios para tornillos. A continuación, la pieza de trabajo se fija al accesorio. Este proceso de dos pasos mejora la eficiencia, especialmente en la producción por lotes, al tiempo que garantiza la precisión para geometrías complejas.

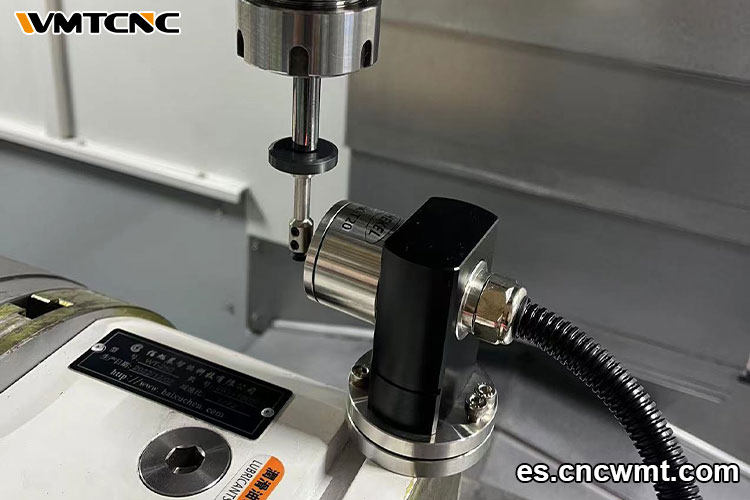

Garantía de precisión y posicionamiento
Además de la fuerza de sujeción, los orificios para tornillos garantizan una alineación repetible. Al garantizar que los accesorios o las piezas de trabajo se coloquen con precisión en relación con el sistema de coordenadas de la máquina, contribuyen a la precisión del mecanizado.
Funciones de apoyo: adaptabilidad y expansión

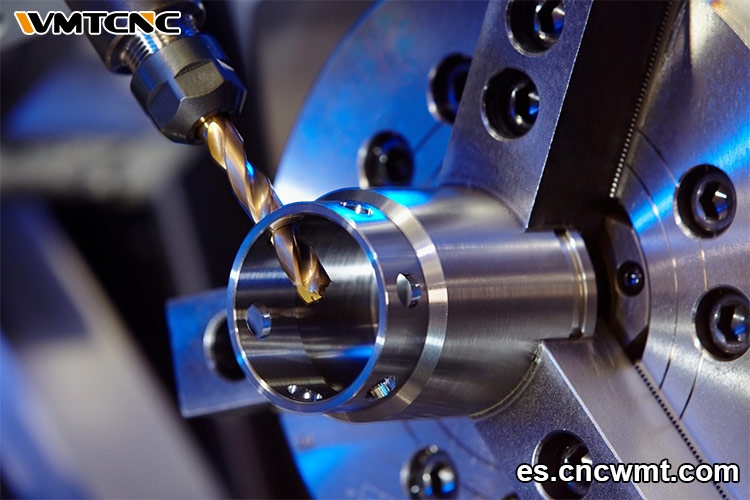

Compatibilidad con accesorios universales
Los patrones estándar de espaciado de los orificios para tornillos están diseñados específicamente para adaptarse a accesorios universales. Al permitir la fijación de ángulos de hierro, placas de sujeción y otros equipos estándar sin necesidad de taladrados especiales, se reduce el tiempo de configuración y se aumenta la flexibilidad.
Conexión de mesas de extensión para piezas de trabajo grandes
Para moldes grandes o componentes aeroespaciales, una sola mesa suele ser demasiado pequeña. Los orificios para tornillos permiten ampliar el área de mecanizado uniendo varias mesas o añadiendo placas de extensión.
Integración con sistemas automatizados
En entornos de la Industria 4.0, los orificios para tornillos se utilizan como puntos de montaje para interfaces robóticas, abrazaderas hidráulicas y sistemas de palés automatizados. Esta flexibilidad permite una automatización avanzada y un mecanizado sin supervisión.
El papel más amplio de las máquinas herramienta CNC
Máquinas CNC frente a herramientas CNC: comprender la diferencia
Una máquina CNC consta de la base, los husillos, los motores y el software de control. Sin embargo, las herramientas son los instrumentos de corte o conformado que realmente entran en contacto con el material. Sin ellas, una máquina CNC es solo un control de movimiento. Colaboran para crear componentes de precisión.
Categorías de herramientas de corte CNC
Herramientas de fresado (fresas de extremo, fresas frontales, fresas de punta esférica): se utilizan para perfilar, ranurar y acabar.
Herramientas de torneado (herramientas de torno): dan forma a las superficies externas e internas de las piezas giratorias.
Brocas y escariadores: taladran agujeros precisos y refinan su acabado.
Machos y fresas de roscar: crean roscas internas para elementos de fijación.

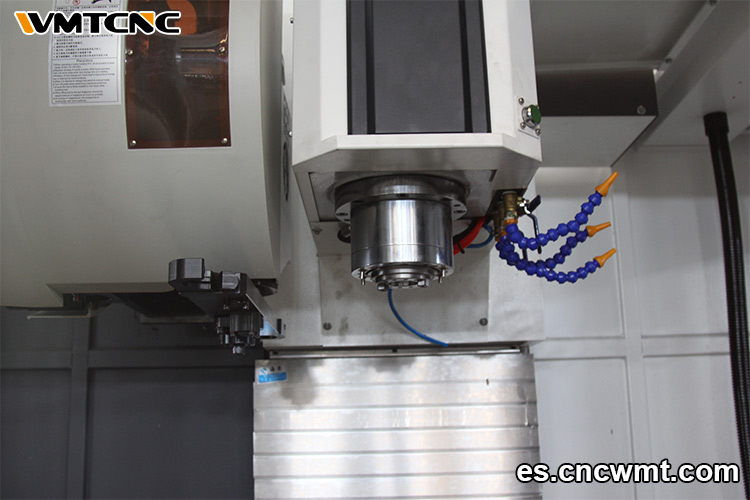

Herramientas no cortantes: accesorios, sondas, sistemas de refrigeración
Las herramientas no cortantes son igualmente importantes. Los accesorios y las abrazaderas mantienen las piezas fijas, las sondas garantizan la precisión, los ajustadores de herramientas aseguran la alineación correcta y las boquillas de refrigeración controlan el calor.
Elegir la máquina herramienta CNC adecuada
Criterios clave de selección
Complejidad de las piezas: se requieren centros de mecanizado multieje para aplicaciones aeroespaciales o médicas.
Material a mecanizar: el titanio y el Inconel exigen husillos robustos y configuraciones rígidas.
Coste por pieza: equilibrio entre la inversión en la máquina, la vida útil de las herramientas y los gastos de funcionamiento.
Espacio disponible: se debe tener en cuenta la distribución del espacio y la eficiencia del flujo de trabajo.
Guías: sistemas LM frente a sistemas de caja
Guías de movimiento lineal (LM): más rápidas, pero adecuadas para tareas más ligeras.
Caja: rígidas, resistentes a las vibraciones, capaces de realizar cortes pesados, pero más lentas.

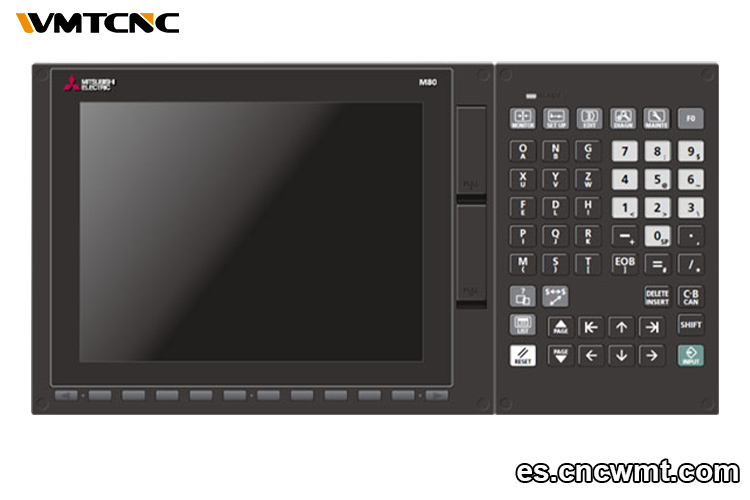

Sistemas de control y automatización
Los sistemas de control deben equilibrar la fiabilidad, la estabilidad del software y la facilidad de uso. Las soluciones de automatización, como los cambiadores automáticos de herramientas, aumentan aún más la eficiencia.
Tabla comparativa de parámetros de los orificios de los tornillos de los bancos de trabajo de los centros de mecanizado
Esto abarca los modelos verticales y horizontales más habituales. Los parámetros se basan en las especificaciones estándar del sector (pueden existir ligeras variaciones entre marcas; consulte los manuales de los equipos para obtener información específica).
| Tipo de centro de mecanizado | Dimensiones comunes de la mesa de trabajo (longitud × anchura) | Especificaciones de los orificios para tornillos (métricas) | Espaciado entre orificios para tornillos | Tipos de pernos compatibles | Aplicaciones |
|---|---|---|---|---|---|
| Vertical (pequeña) | 500 × 300 mm – 800 × 500 mm | M8 – M12 | 50 mm/75 mm | Pernos de cabeza hexagonal | Procesamiento de piezas pequeñas, moldes de precisión |
| Vertical (mediano) | 1000 × 600 mm – 1500 × 800 mm | M12 – M16 | 100 mm | Pernos de cabeza hexagonal | Piezas por lotes, herramientas de tamaño mediano |
| Vertical (grande) | 1800 × 1000 mm o más | M16 – M20 | 100 mm/150 mm | Pernos de brida con cabeza hexagonal | Piezas grandes, accesorios pesados |
| Horizontal (pequeño) | 630 × 630 mm – 800 × 800 mm | M10 – M14 | 80 mm/100 mm | Pernos de cabeza hueca hexagonal | Procesamiento multifacético, carcasas pequeñas |
| Horizontal (mediano) | 1000 × 1000 mm – 1250 × 1250 mm | M14 – M18 | 100 mm/125 mm | Pernos de brida con cabeza hexagonal | Piezas tipo caja, piezas complejas por lotes |
| Horizontal (grande) | 1600 × 1600 mm o más | M18 – M24 | 150 mm/200 mm | Pernos hexagonales de alta resistencia | Carcasas pesadas, procesamiento de piezas estructurales grandes |
Ventajas de una estrategia adecuada de herramientas CNC y sujeción de piezas
Mayor productividad y eficiencia
El uso eficiente de los orificios para tornillos con fijaciones modulares reduce el tiempo de configuración y maximiza el tiempo de actividad del husillo.

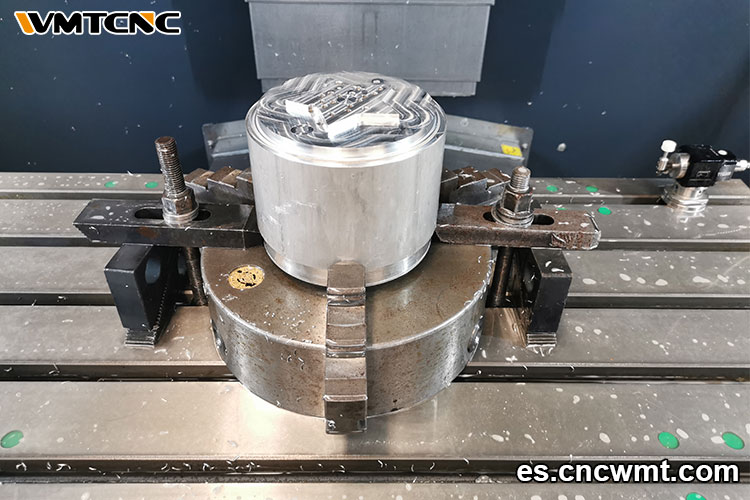

Precisión, consistencia y reducción de desechos
Una sujeción adecuada elimina las vibraciones y las desalineaciones, lo que garantiza el cumplimiento constante de las tolerancias.
Producción flexible y fabricación ajustada
Las estrategias de sujeción de piezas respaldadas por los orificios para tornillos permiten cambios rápidos y una producción justo a tiempo, en consonancia con los principios de la fabricación ajustada.
Conclusión
Los orificios para tornillos son sorprendentemente fáciles de usar, pero esenciales en las mesas de trabajo utilizadas en los centros de mecanizado. Garantizan precisión, adaptabilidad y estabilidad, al tiempo que se integran sin esfuerzo con accesorios, extensiones e incluso sistemas de fabricación inteligentes. Cuando se combinan con las máquinas herramienta CNC adecuadas, constituyen la base de una producción fiable, eficiente y preparada para el futuro.
