Automatización inteligente. Estructura estable. Fabricación de precisión.
WMT CNC se enorgullece de presentar el torno CNC de bancada inclinada TCK52 actualizado, que ahora está disponible con un brazo robótico industrial opcional. Diseñado para los fabricantes de precisión de hoy en día, este torno ofrece mecanizado de alta velocidad, integración de automatización y una rigidez excepcional, por lo que es ideal tanto para la producción en serie como para trabajos personalizados.

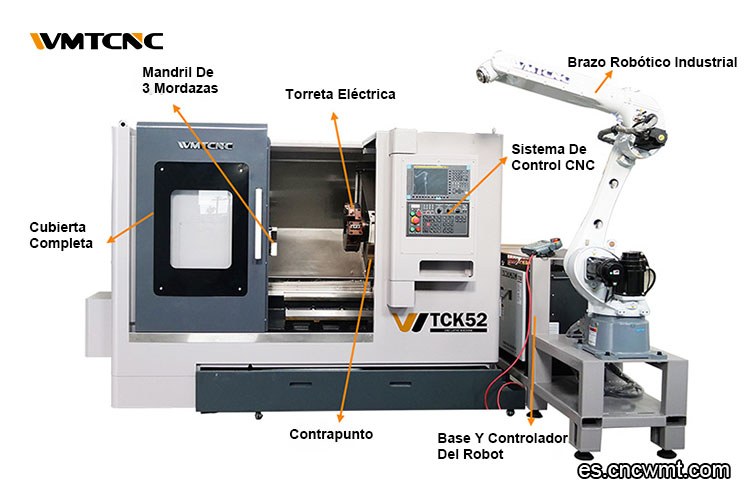

Características principales
- Husillo Taiwan Jianchun de alta velocidad: silencioso y de alto rendimiento hasta 4.200 rpm
- Contrapunto acoplado al eje Z: mayor estabilidad y rigidez para piezas largas
- Codificadores de doble husillo ers para una medición exacta de la velocidad y la posición, garantizando una precisión constante.
- Plato hidráulico y cilindro giratorio de Ruiyan (Corea) o Jiahe (Taiwán), probados para equilibrio dinámico
- La alimentación de barra corta opcional elimina la necesidad de un alimentador automático y admite la carga basada en extractor/cilindro.
- Preparada para robots: admite robots de 4 ó 6 ejes. Se requieren planos del producto y pinzas para la personalización.

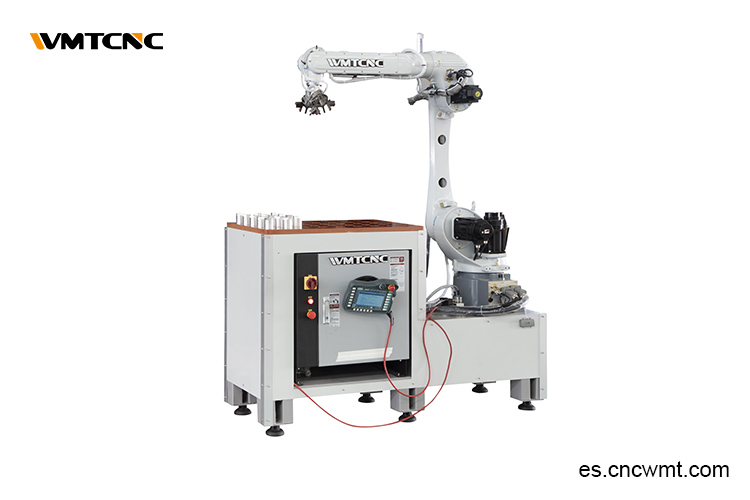

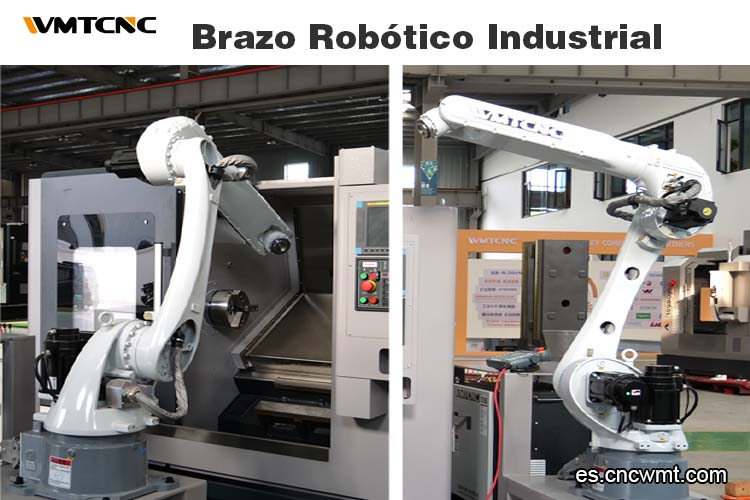

Automatización con brazo robótico
El brazo robótico opcional aumenta la productividad automatizando la carga y descarga de piezas. La integración de esta función reduce los errores de manipulación manual, mejora la eficacia y permite realizar operaciones sin operario en tiradas de producción largas.
La selección del robot depende de:
- Tamaño y peso del producto
- Ejes necesarios (4 ó 6)
- Pinzas/dispositivos necesarios

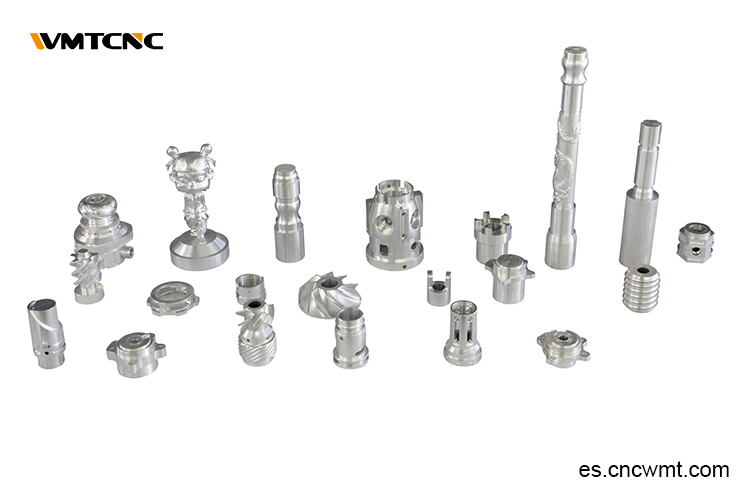

Escenarios típicos de aplicación del torno CNC de bancada inclinada con brazo robótico
El TCK52 está diseñado para fabricantes que necesitan una solución de torneado flexible pero de alto rendimiento. Los casos de uso clave incluyen:
- Talleres aeroespaciales que fabrican casquillos de aluminio o aleación con tolerancias estrechas
- Plantas de petróleo y gas que mecanizan conectores de tuberías, piezas de válvulas o bridas personalizadas
- Astilleros que tornean piezas de ejes de acero inoxidable o cubos de disco de hasta 500 kg.
- OEM de maquinaria que requieren un torneado de alta eficiencia de acero dulce o hierro fundido
- Talleres metalúrgicos que ofrecen personalización de lotes pequeños con manipulación automatizada
Especificaciones técnicas
Máx. Diámetro de giro: 560 mm sobre la bancada y 380 mm sobre el carro.
Longitud máx. Longitud: 500 mm (piezas de disco); diámetro de giro: 380 mm
Diámetro del husillo: Ø65 mm; nariz A2-6; par de hasta 150 Nm
Velocidad del husillo: 50-4.200 rpm. Accionado por un motor de 11 kW.
Tamaño del mandril: mandril hidráulico de 8″ o 10
Recorrido del eje: X: 270 mm / Z: 610 mm
Avance rápido: 30 m/min
Sistema de herramientas: Torreta servo con 8 ó 12 posiciones para herramientas de Ø32/40 mm
Contrapunto: 80 mm de recorrido, cono MT5 para piezas de hasta 500 kg.
Tamaño/peso de la máquina: 2580 x 1890 x 1720 mm / 3600 kg
Servicios y asistencia global
- Opciones de personalización OEM/ODM
- Planificación del sistema de robot con soporte de ingeniería
- Diseño eléctrico y de seguridad con certificación CE
- Servicio posventa, formación y piezas de repuesto en todo el mundo
¿Busca transformar sus operaciones de mecanizado?
Visite escncwmt.com para explorar la serie TCK con brazo robótico, o póngase en contacto para solicitar una solución personalizada para su línea de producción.
