El rectificado CNC es un proceso de mecanizado crucial que permite el conformado, el acabado y el tratamiento superficial precisos de componentes metálicos y no metálicos mediante muelas abrasivas controladas por computadora. Estas máquinas han demostrado ofrecer una precisión, repetibilidad y adaptabilidad inigualables en una amplia gama de aplicaciones industriales, desde el sector automotriz hasta el aeroespacial. Las rectificadoras CNC utilizan una muela abrasiva como herramienta de corte, ofreciendo así acabados superficiales y tolerancias ajustadas que no se consiguen fácilmente con el mecanizado convencional.

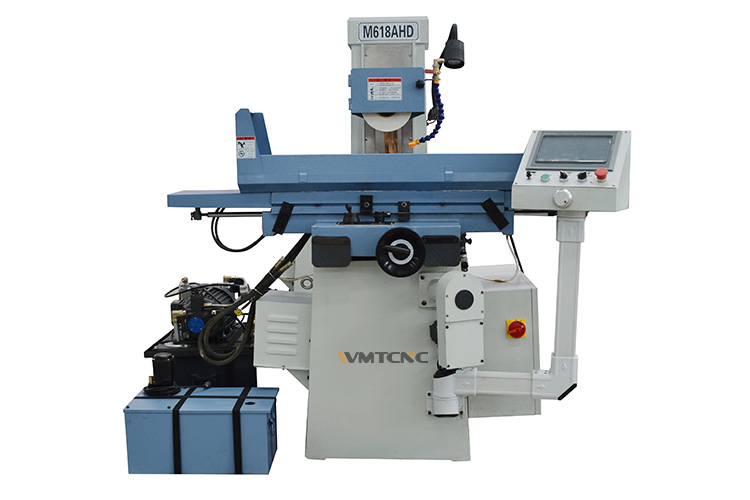

¿Qué es una rectificadora?
Una rectificadora es un tipo de máquina herramienta equipada con una muela abrasiva que realiza cortes ligeros para lograr un acabado de alta calidad. El material eliminado durante el proceso suele ser de entre 0,25 y 0,50 milímetros, ideal para lograr formas y dimensiones precisas en componentes de precisión. El uso de rectificadoras es fundamental en componentes que requieren acabados superficiales mejorados y precisión dimensional tras las operaciones de mecanizado preliminar.
Tipos comunes de rectificadoras

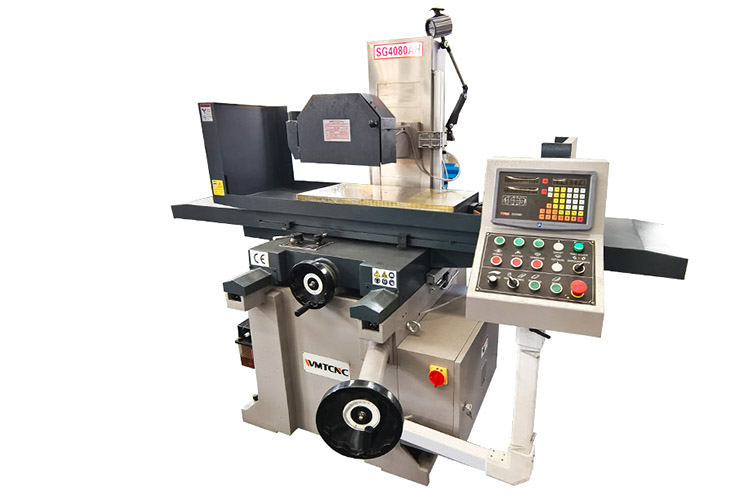

Rectificadoras de Superficies
Estas máquinas se utilizan para producir superficies planas. El aparato consta de una muela abrasiva giratoria, un mandril para sujetar la pieza de trabajo y una mesa móvil. Se reconocen los siguientes subtipos:
- Rectificadoras de avance lento
- Rectificadoras de mesa reciprocante con husillo
- Rectificadoras de superficies con mesa rotativa

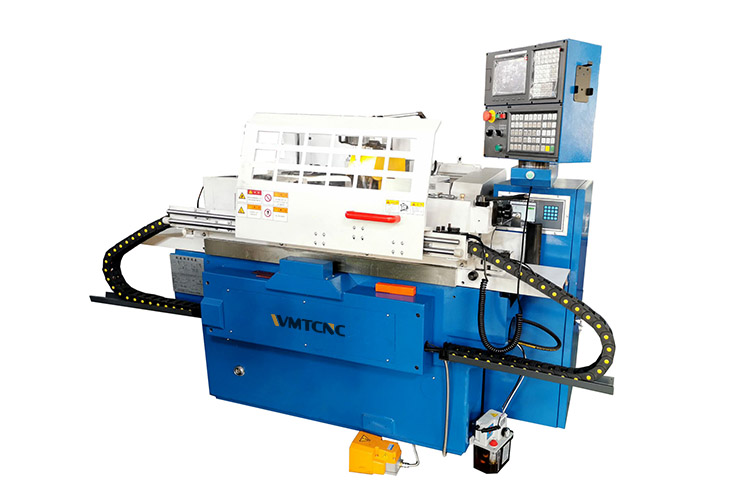

Rectificadoras Cilíndricas
Este aparato se utiliza para dar forma a la superficie externa de piezas cilíndricas. Los componentes de la máquina incluyen una base, una bancada, un cabezal, un contrapunto, una muela y una mesa. La pieza gira a medida que la muela se aproxima a ella.

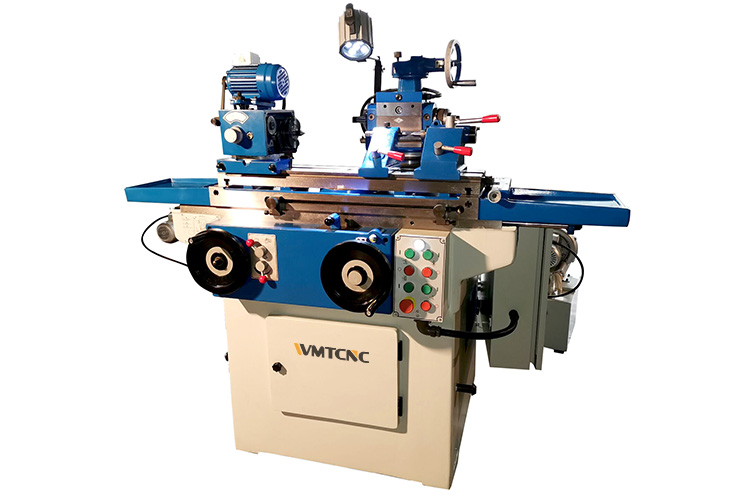

Rectificadoras de Herramientas y Cuchillas
Estas rectificadoras se utilizan ampliamente en aplicaciones CNC, donde se emplean para el afilado y la fabricación de herramientas de corte, incluyendo fresas y brocas. Es evidente que estos equipos suelen incorporar múltiples ejes de muela para reducir el tiempo necesario para el cambio de herramientas.
Rectificadoras de Herramientas y Cuchillas de 5 Ejes
Estas máquinas ofrecen mayor flexibilidad y son capaces de realizar operaciones complejas de rectificado de superficies, cilíndricos y de perfiles. Este método es ideal para la producción de geometrías de herramientas únicas con alta precisión.
Rectificadoras Cilíndricas de Precisión CNC de Precisión
Estas máquinas han sido diseñadas para el conformado de perfiles externos de alta precisión. Mediante el proceso de rectificado por presión o pelado, estas máquinas eliminan material de los componentes rotativos mediante la aplicación de fuerzas de cizallamiento.
Rectificadoras de superficies de doble columna
Estas máquinas se construyeron con el fin de acomodar componentes grandes y pesados. El diseño incorpora una estructura de vigas inclinadas, cuyo propósito es garantizar la estabilidad y la precisión durante operaciones de rectificado de alta intensidad.

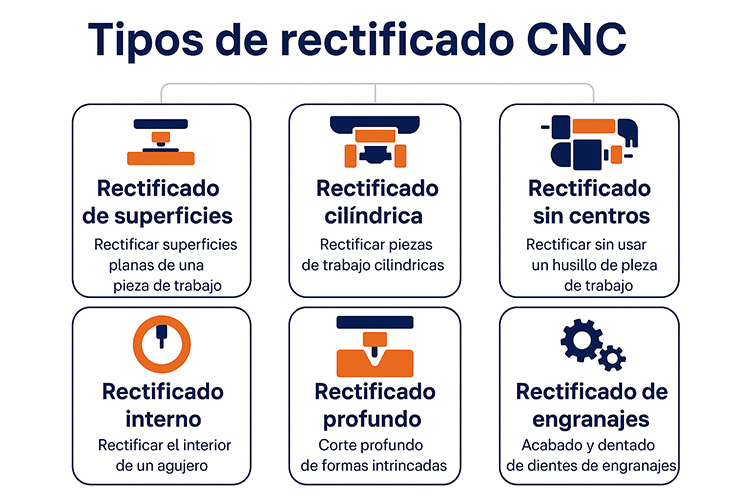

Tipos de procesos de rectificado CNC
Rectificado de Superficies
La construcción de estas máquinas se ha optimizado para el transporte de componentes grandes y pesados. El diseño incorpora una estructura de viga inclinada, característica que garantiza estabilidad y precisión durante las operaciones de rectificado, incluso en condiciones exigentes. El resultado es una superficie refinada y uniforme. Este material se utiliza ampliamente en el acabado de piezas de automoción, con aplicaciones destacadas como cigüeñales y válvulas.
Rectificado Cilíndrico
El componente se utiliza para la fabricación de componentes como rodillos de cojinetes. El componente gira alrededor de un eje fijo, mientras la muela de rectificado retira el material.
Rectificado sin Centro
El componente se utiliza para la fabricación de componentes como rodillos de cojinetes. El componente gira alrededor de un eje fijo, mientras la muela de rectificado retira el material. Este método es especialmente eficaz para componentes de gran volumen, como pasadores de espiga. El aparato utiliza dos muelas (rectificadora y reguladora) junto con una cuchilla de apoyo.
Rectificado Interior
Este producto es ideal para el acabado de superficies internas. El uso de una muela de alta velocidad permite rectificar el diámetro interno de componentes como cilindros hidráulicos.
Rectificado de avance lento
Se obtienen cortes de profundidad completa mediante una sola pasada. El uso de esta técnica en el sector aeroespacial es evidente en el perfilado de álabes de turbinas.
Rectificado de plantilla
Esta herramienta se utiliza para crear formas intrincadas y orificios finos. El aparato en cuestión ha demostrado una alta precisión, gracias a su avanzado control CNC.
Rectificado de engranajes
La determinación de las dimensiones del equipo se realiza tras el tratamiento térmico. Es fundamental garantizar un perfilado preciso de los engranajes de transmisión.
El flujo de trabajo del rectificado CNC
Programación de la máquina
Las trayectorias de mecanizado, las profundidades y los avances se traducen en instrucciones de código G y código M para el controlador CNC.
Configuración de la máquina
Los operadores son responsables de instalar las muelas abrasivas y fijar firmemente la pieza a la mesa o al mandril, según el tipo de rectificado.
Ejecución
La máquina inicia automáticamente el ciclo de rectificado, y el operador supervisa el proceso.
Supervisión y ajuste
El operador es responsable de la supervisión continua del avance, la velocidad y la calidad de la superficie, y realiza ajustes en tiempo real a los parámetros si es necesario.
Tabla comparativa: Rectificado manual vs. CNC
| Característica | Rectificado manual | Rectificado CNC |
|---|---|---|
| Precisión | Medio | Alto (nivel micrométrico) |
| Repetibilidad | Bajo | Muy alto |
| Velocidad | Moderado | Alto |
| Automatización | Ninguno | Totalmente programable |
| Habilidad del operador | Alto | Moderado |
| Ideal para | Trabajos de bajo volumen | Producción de alta precisión |
Ventajas del rectificado CNC
- Alta precisión dimensional
- Acabado superficial uniforme
- Reducción de la necesidad de habilidad del operador
- Capacidad para manejar geometrías complejas
- Integración con CAD/CAM para operaciones avanzadas

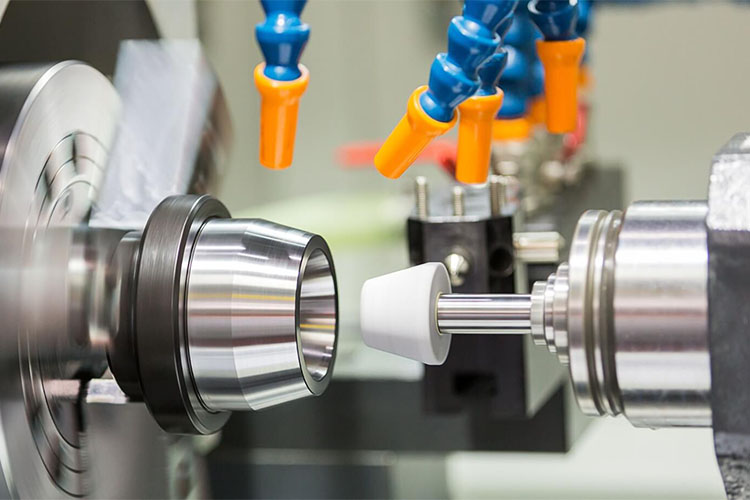

Aplicaciones del rectificado CNC
- Automotriz: Cigüeñales, dientes de engranajes, piezas de freno
- Aeroespacial: Álabes de turbinas, componentes del tren de aterrizaje
- Médico: Herramientas quirúrgicas, implantes
- Fabricación de herramientas: Fresas, escariadores, insertos
- Electrónica: Fijaciones para circuitos impresos, perfiles de conectores

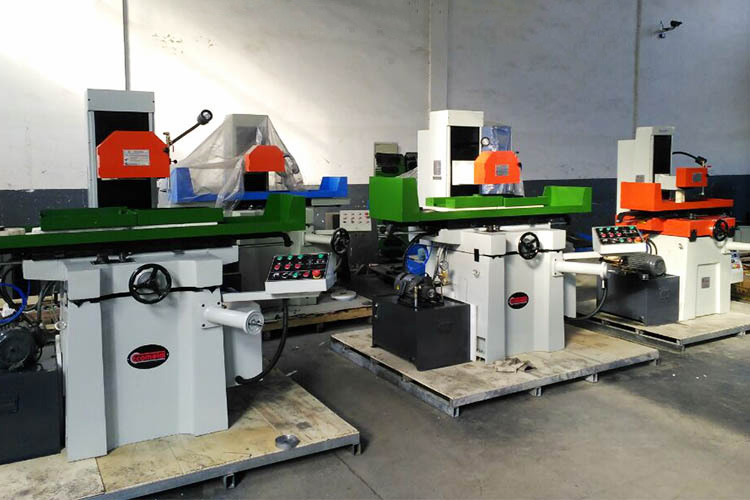

Conclusión
La llegada de las rectificadoras CNC ha impulsado un cambio de paradigma en el ámbito del acabado de superficies y el mecanizado de precisión en diversos sectores industriales. La capacidad de estos componentes para mantener tolerancias estrictas, producir geometrías complejas e integrarse a la perfección en sistemas de fabricación inteligentes los hace indispensables. Los fabricantes que deseen seleccionar la solución ideal para optimizar la calidad, la eficiencia y la producción deben comprender primero los tipos de máquinas, los procesos y las aplicaciones.
