Introducción
El fresado por control numérico computarizado (CNC), que ofrece una velocidad, precisión y repetibilidad sin igual, ha revolucionado la fabricación moderna. Las fresadoras CNC, tanto verticales como horizontales, dominan los talleres de todo el mundo. Al comprender sus diferencias fundamentales y cómo afectan al rendimiento, el coste y la aplicación, los ingenieros y directivos pueden realizar inversiones bien informadas que maximizan la productividad y la calidad del producto.
La evolución del fresado CNC
Desde las fresadoras manuales de principios del siglo XX hasta los centros de mecanizado polivalentes actuales, la tecnología de fresado ha avanzado constantemente. La automatización CNC ha permitido funciones como los cambiadores automáticos de herramientas, los cambiadores de palés y los sistemas de refrigeración integrados. Cuando se combinan con capacidades de torneado, estos sistemas se denominan ahora máquinas multitarea, ya que pueden ejecutar tareas de torneado y fresado en una sola configuración.

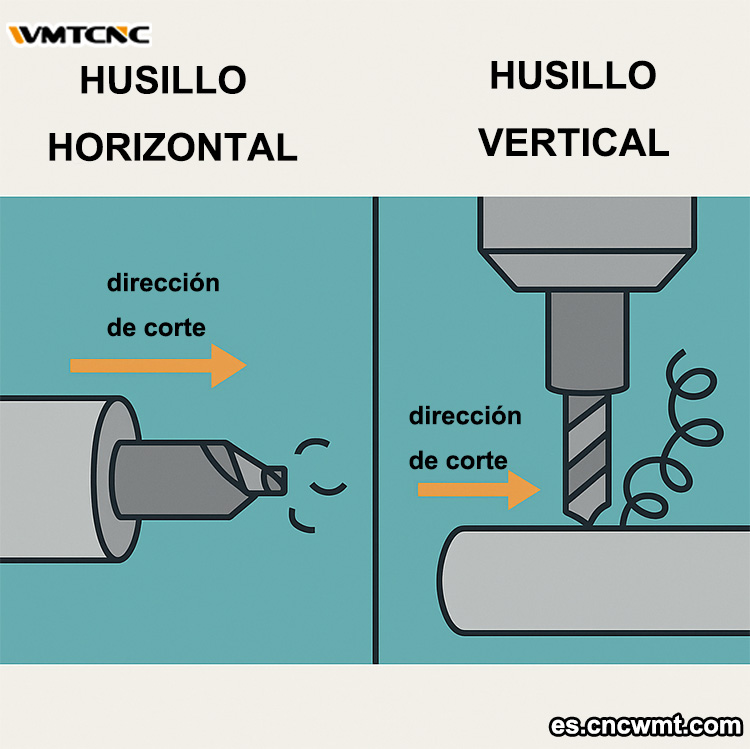

Por qué es importante la orientación
La principal diferencia entre el fresado CNC horizontal y el vertical es la orientación del husillo. Esta única diferencia afecta a las variaciones en los métodos de corte, la evacuación de virutas, la geometría de las herramientas, el coste y los requisitos del operador. Analizando cuidadosamente estos factores, los fabricantes pueden adaptar las capacidades de las máquinas a las exigencias de los productos.
Fresadoras CNC horizontales frente a verticales: descripción general

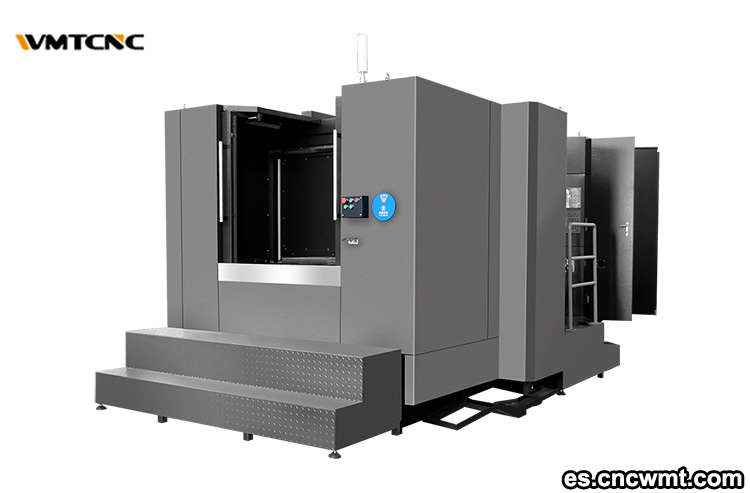

Definición de fresado CNC horizontal
El eje del husillo de una fresadora CNC horizontal es paralelo a la superficie de la mesa de trabajo. Dado que las fresas entran en contacto con la pieza desde un lado, estas máquinas son ideales para tareas pesadas, corte de ranuras profundas y altas tasas de eliminación de material.
Características
- Orientación del husillo: horizontal
- Soporte del husillo: Soporte sobre brazo y sobre eje
- Cortadores comunes: Cortadores cortos y robustos; herramientas montadas en mandril

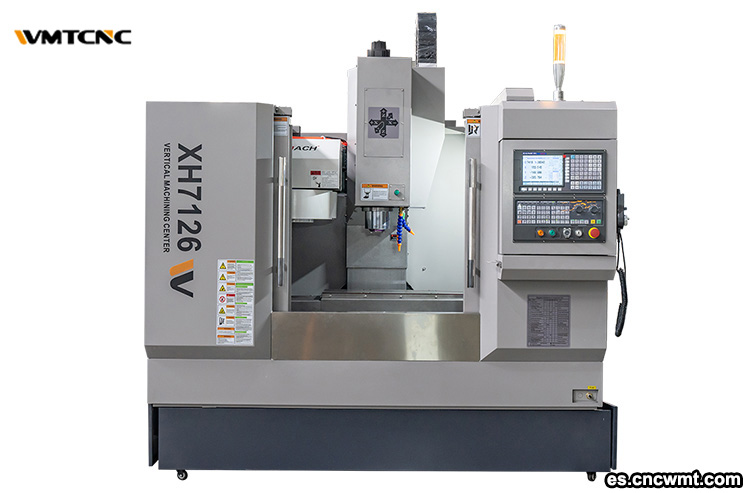

Definición de la fresadora CNC vertical
Por el contrario, el husillo de una fresadora CNC vertical está orientado perpendicularmente a la mesa de trabajo. Debido a que se sumergen verticalmente en la pieza de trabajo, las herramientas son adecuadas para taladrar, realizar operaciones en un solo plano y trabajos de precisión.
Características
- Orientación del husillo: vertical
- Estructura de soporte: Plumín o cabezal fijo
- Cortadores comunes: Fresas largas y delgadas; cortadores en cola de milano
Centro de mecanizado frente a máquina multitarea
Las fresadoras CNC modernas integran fresado, taladrado y torneado. Los diseños horizontales suelen ser mejores para reciclar cortes pesados, pero los diseños verticales son mejores para el acabado fino y la creación de prototipos, aunque ambos pueden utilizarse como centros de mecanizado.
Principales diferencias entre fresadoras CNC horizontales y verticales

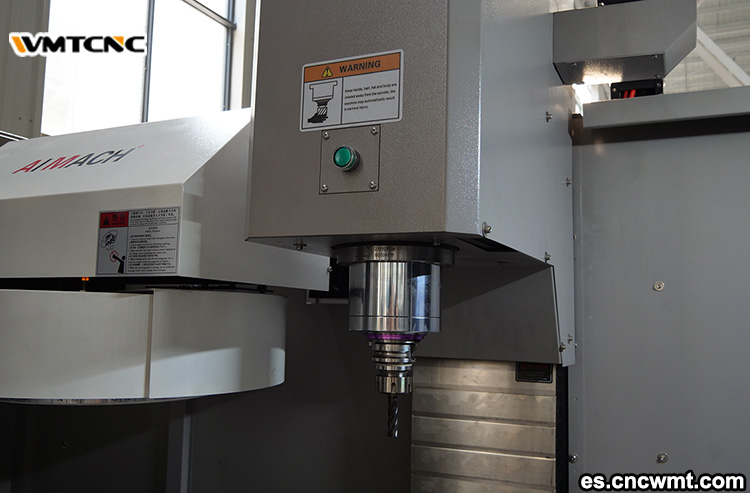

Orientación del husillo y evacuación de virutas
- Horizontal: la gravedad mejora el acabado de la superficie y minimiza el recorte al ayudar a eliminar las virutas.
- Vertical: las virutas suelen acumularse alrededor de la zona de corte, lo que requiere un flujo de refrigerante más frecuente o una limpieza más a menudo.
Impacto en la tasa de eliminación de material
Las fresadoras horizontales suelen alcanzar mayores tasas de eliminación de material, lo que las hace ideales para lotes grandes o componentes pesados. A pesar de sus menores tasas de eliminación, las fresadoras verticales proporcionan un mayor control sobre la profundidad de corte y el acabado.
Geometría de la herramienta y especificaciones de corte
- Horizontal: Los cortes profundos y pesados se mantienen sin vibraciones gracias a las fresas cortas y gruesas.
- Vertical: Las fresas largas y delgadas permiten realizar cortes precisos y poco profundos, así como perfiles complejos.
Precisión y acabado
Las fresadoras verticales pueden alcanzar tolerancias más estrictas (±0,01 mm) y acabados más finos gracias a la rigidez de la configuración de las herramientas y a los lectores digitales (DRO). Las fresadoras horizontales se centran en la velocidad y el rendimiento y tienen rangos de tolerancia ligeramente más amplios.

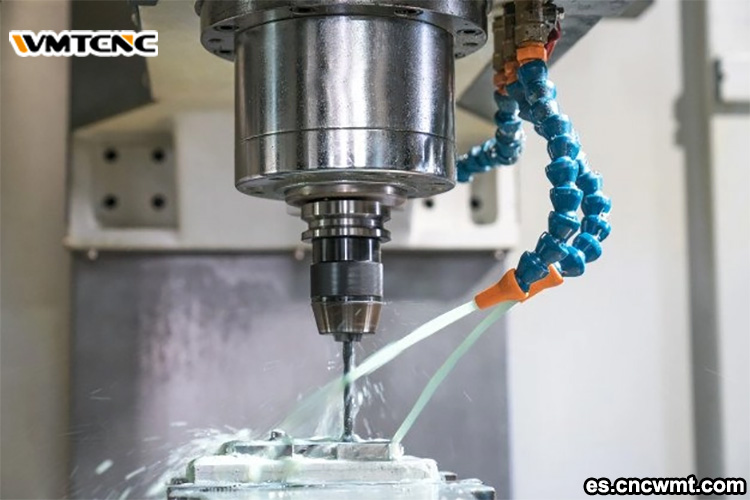

Coste de la máquina, mantenimiento y habilidad del operador
- Coste inicial: Las fresadoras verticales suelen costar entre un 10 y un 20 % menos.
- Coste operativo: Las fresadoras verticales consumen menos energía y refrigerante.
- Mantenimiento: Las fresadoras horizontales requieren el mantenimiento del soporte del eje y la lubricación del brazo superior.
- Nivel de cualificación: Hay menos operarios formados en fresadoras horizontales, por lo que la disponibilidad de operarios es un factor crucial.
Soporte del brazo superior y del eje
Estas piezas, específicas de los molinos horizontales, estabilizan los ejes largos, pero requieren una alineación exacta para evitar desviaciones.
Búsqueda de operadores cualificados
Dada su escasez, las fresadoras horizontales suelen presentar una curva de aprendizaje más pronunciada para los nuevos operarios.
Ventajas y desventajas
Fresado CNC horizontal
Ventajas
- Mejor tasa de eliminación de material
- Evacuación eficaz de virutas
- Mecanizado multifacético sin necesidad de reajustar las mesas
- Perfecto para la fabricación intensiva y de gran volumen
Contras
- Aumento de los gastos operativos y de capital
- Se necesita más espacio en el suelo.
- Se requiere un conjunto de habilidades especializadas para los operadores
Fresado CNC vertical
Ventajas
- Mantenimiento más económico y sencillo
- Gran adaptabilidad para lotes pequeños y prototipos
- Mejor acabado superficial y precisión
- Configuración y cambio de herramientas más sencillos
Contras
- Eliminación más lenta del material
- Control de virutas menos eficaz
- Solo puede funcionar en un único plano
Tabla comparativa
| Caracter | Fresadora CNC horizontal | Fresadora CNC vertical |
|---|---|---|
| Orientación del husillo | Horizontal | Vertical |
| Precisión | Adecuada para cortes pesados | Excelente para tolerancias precisas |
| Versatilidad | Mecanizado multifacético y multilateral | Prototipos en un solo plano |
| Aplicaciones típicas | Ranuras, biseles, componentes pesados | Grabado, taladrado, piezas de precisión |

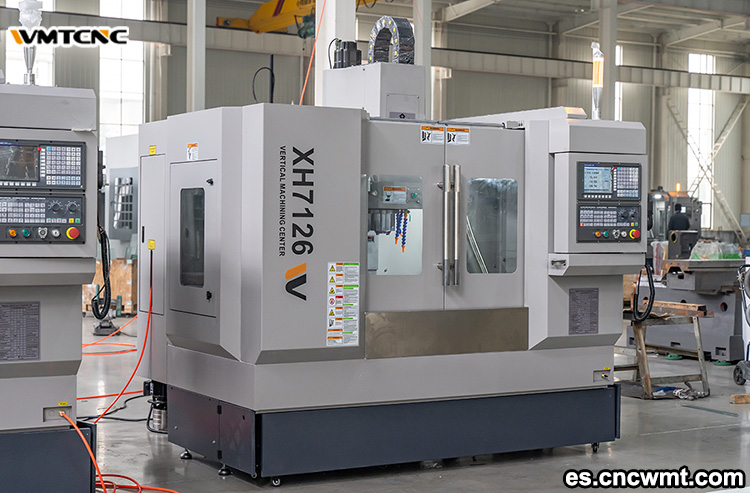

Conclusión
La elección entre una fresadora CNC horizontal y una vertical dependerá en última instancia de sus objetivos de producción, los requisitos de eliminación de material y el nivel de precisión deseado. Las fresadoras horizontales ofrecen un rendimiento inigualable para componentes pesados y con múltiples caras, mientras que las fresadoras verticales son superiores en precisión, adaptabilidad y rentabilidad para trabajos complejos y de volumen bajo a medio. Al comprender estas diferencias básicas y adaptarlas a las capacidades de su taller, podrá adquirir la máquina que optimice el rendimiento, la calidad y los beneficios.
