Introducción a los planos de torneado
El lenguaje universal de ingenieros, diseñadores y maquinistas son los planos de torneado. Estos actúan como conexión vital entre el diseño previsto y el producto final. Un plano de torneado puede mostrar un conjunto, una estructura o una pieza única. En cualquier formato, transmite conceptos complejos con precisión y elimina dudas en diseño, producción y mantenimiento.
Componentes clave y su representación en los dibujos

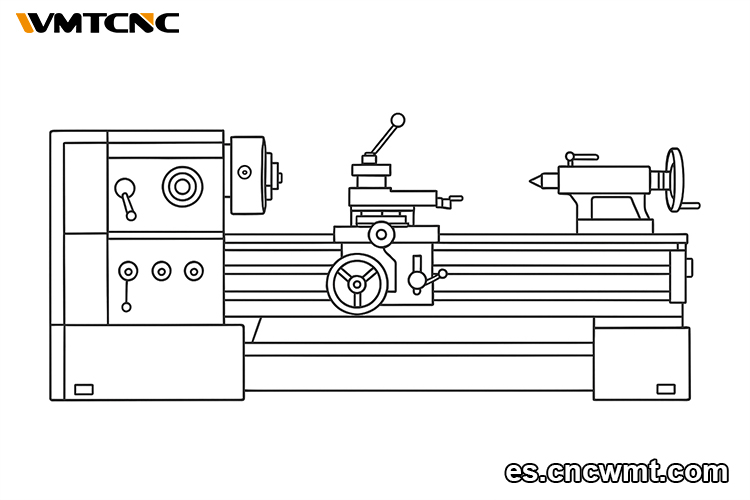

Partes estructurales (banco, cabezal, contrapunto, carro, carro transversal)

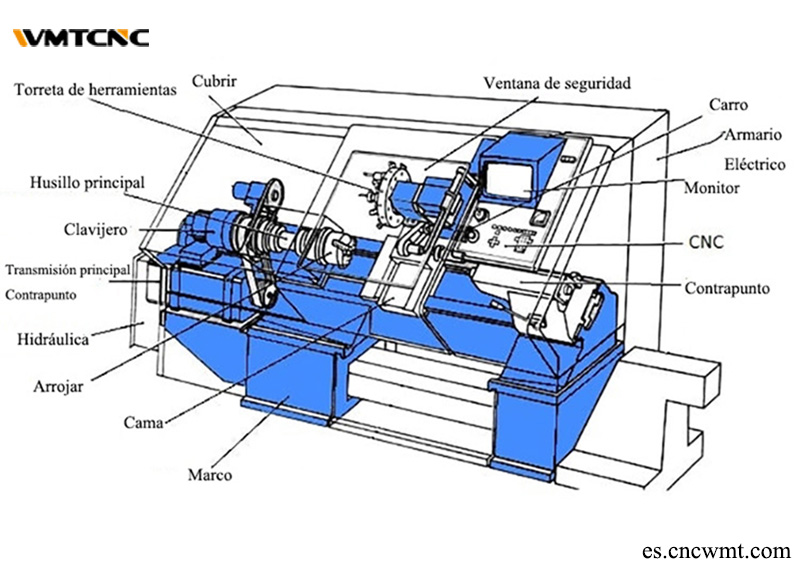

La bancada se muestra como el bloque fundamental en un dibujo estándar de un torneado, garantizando la estabilidad y la rigidez. El husillo se encuentra en el cabezal, que normalmente se detalla con vistas seccionales para mostrar los sistemas de transmisión, los engranajes o los cojinetes. El contrapunto tiene el aspecto de un bloque móvil con detalles de pluma, que soporta piezas de trabajo más largas. Las características para el posicionamiento de las herramientas, los husillos de avance y las guías lineales están marcadas en el carro y el carro transversal.
Características funcionales (husillo, portaherramientas, sistemas de transmisión, canales de lubricación)
Las anotaciones más detalladas llaman la atención sobre el tren de engranajes del sistema de transmisión, el montaje del portaherramientas y el diámetro del agujero del husillo. Para facilitar a los ingenieros de mantenimiento el seguimiento de los recorridos del aceite, los canales de lubricación se representan con frecuencia en dibujos seccionales con líneas discontinuas. Estos detalles son esenciales tanto para el montaje inicial como para el mantenimiento continuo.
Convenciones y normas de dibujo
Dimensiones, tolerancias, acabado superficial, símbolos, leyendas
En los dibujos de torneado se utiliza un sistema rígido de tipos de líneas y símbolos: líneas discontinuas para las líneas centrales, líneas discontinuas para las características ocultas y líneas continuas para los bordes visibles. Las tolerancias se muestran como valores ± o símbolos GD&T, y las dimensiones se muestran con líneas finas con flechas. Los indicadores de acabado superficial indican si una cara debe pulirse, tornearse o rectificarse.
Normas en uso (ISO, ANSI, DIN)
Los dibujos se ajustan a las normas internacionales para evitar malentendidos. Las normas DIN regulan los procedimientos específicos de mecanizado en los talleres europeos, ANSI Y14.5 ofrece convenciones GD&T e ISO 2768 especifica las tolerancias generales. Al cumplir estas directrices, un dibujo creado en un país puede interpretarse y producirse con precisión en otro.
Del dibujo de la pieza al dibujo del conjunto

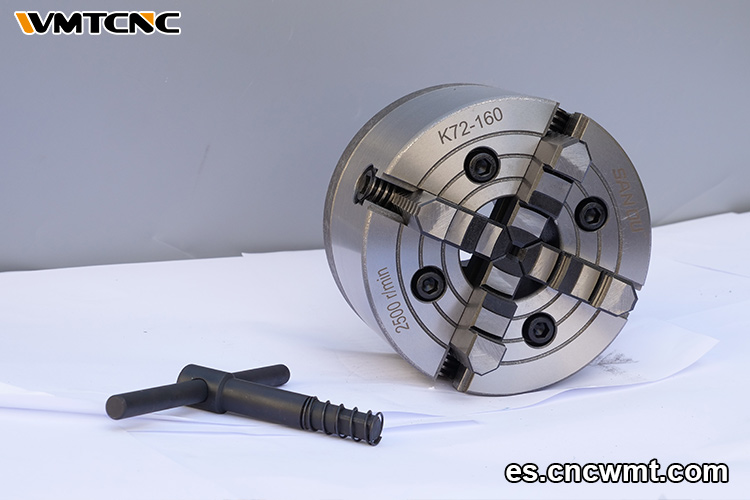

Pieza frente a conjunto: diferencias y aplicaciones
Las dimensiones, el material y el acabado de un solo componente son el foco principal de un dibujo de pieza. Por otro lado, un dibujo de ensamblaje, que con frecuencia incluye una lista de materiales (BOM), muestra cómo encajan las distintas piezas. Es importante tener en cuenta que los dibujos de ensamblaje dirigen el montaje y la inspección, mientras que los dibujos de piezas dirigen el mecanizado.
Relaciones de ensamblaje: ajustes, alineación y restricciones
Los ingenieros indican en los planos de ensamblaje si las piezas deben tener ajustes con holgura, ajustes con interferencia o ajustes de transición. Mientras que los símbolos de restricción denotan técnicas de fijación como pernos, chavetas o ajustes a presión, las líneas centrales muestran las alineaciones de los ejes y los cojinetes.
Integración CAD/CAM y flujo de trabajo digital
Creación de planos de torneado con software CAD
Los ingenieros modernos rara vez utilizan el dibujo manual. Los cortes seccionales, las perspectivas isométricas y las vistas ortográficas detalladas se pueden crear con software CAD como AutoCAD, SolidWorks o Fusion 360. Las capas controlan la visibilidad y el modelado paramétrico garantiza que los cambios en el diseño se reflejen en todos los dibujos.
Exportación de datos a programación CAM y CNC

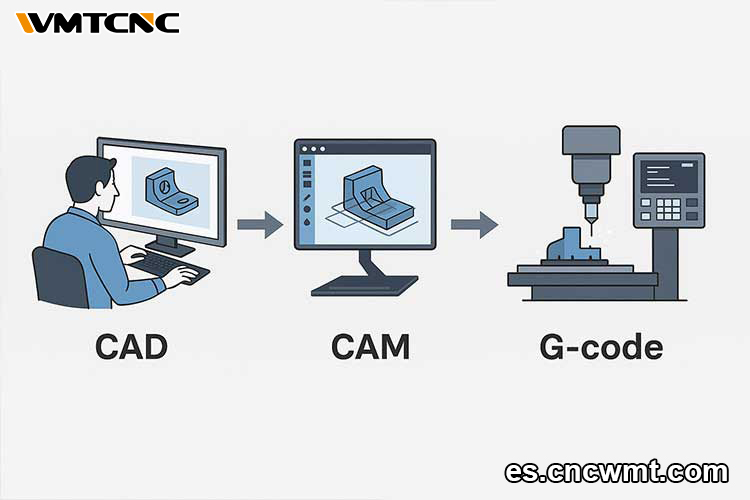

El software CAD y CAM trabajan juntos para crear trayectorias de herramientas, además de dibujos estáticos. El diseño y la producción se pueden vincular directamente exportando los dibujos de torneado a código G para el mecanizado CNC. Gracias a este flujo de trabajo digital, se reduce el tiempo de entrega, se disminuyen los errores y cada rotación del husillo se ajusta con precisión a la geometría deseada.
Mejores prácticas y errores comunes
Mejores prácticas: claridad, capas, estilos de línea
En un dibujo profesional de torno se hace hincapié en la claridad. Los bordes principales se distinguen de las características auxiliares por el grosor de la línea. Las líneas de construcción, los sombreados y las dimensiones se separan por capas. No hay ambigüedad porque las anotaciones son claras y completas.
Errores comunes y soluciones: dimensiones que faltan, símbolos ambiguos, tolerancias inconsistentes
Los errores en los dibujos pueden ser costosos. Las dimensiones que faltan dan lugar a un mecanizado incorrecto; los símbolos ambiguos confunden a los operadores; las tolerancias inconsistentes provocan fallos en el montaje.
A continuación se muestra una tabla comparativa de problemas comunes y sus soluciones:
| Tipo de error | Problema común en los planos de torneado | Solución sugerida/práctica recomendada |
|---|---|---|
| Dimensiones que faltan | No se muestran los valores de los orificios, ranuras o espesores | Compruébelo con varias vistas, aplique la regla «tres vistas + sección + detalle». |
| Símbolos ambiguos | Uso de iconos no estándar o poco claros | Siga los símbolos ISO/ANSI y proporcione referencias de leyenda |
| Vistas sobrecargadas | Demasiadas dimensiones que abarrotan el dibujo | Dividir en vistas auxiliares, ampliar los detalles, utilizar capas |
| Tolerancias inconsistentes | La misma característica tiene tolerancias diferentes en dos lugares | Crear una tabla de tolerancias unificada y aplicarla de forma coherente |
Conclusión
La capacidad de leer y crear planos de máquinas de torneado es esencial para la fabricación de precisión y va más allá del simple dibujo técnico. El dominio de esta técnica garantiza que la intención del diseño se transfiera sin problemas al mecanizado y al montaje. Los ingenieros deben practicar aplicando normas, examinando planos reales y comparando símbolos.
