1. Introducción: por qué es importante comprender la clasificación de las VMC
1.1 ¿Qué es una máquina VMC?
Un centro de mecanizado vertical (VMC) es un tipo de fresadora CNC en la que el husillo se mueve verticalmente mientras la pieza de trabajo se sujeta en una mesa. Estas máquinas son conocidas por su precisión en el taladrado, fresado, roscado y mandrinado en superficies planas, y suelen contar con cambio automático de herramientas y zonas de corte cerradas. Entre sus aplicaciones típicas se incluyen los componentes aeroespaciales, las piezas de automoción, los moldes y la electrónica.
1.2 Por qué conocer los tipos ayuda a evitar errores costosos
Con precios que oscilan entre decenas de miles y varios millones de RMB y niveles de precisión que varían entre ±0,005 mm y ±0,02 mm, seleccionar la máquina equivocada puede suponer una pérdida de inversión y de productividad. Comprender claramente los diferentes tipos garantiza que las necesidades de fabricación se ajusten de forma óptima a las capacidades de la máquina.
2. Clasificación según atributos básicos

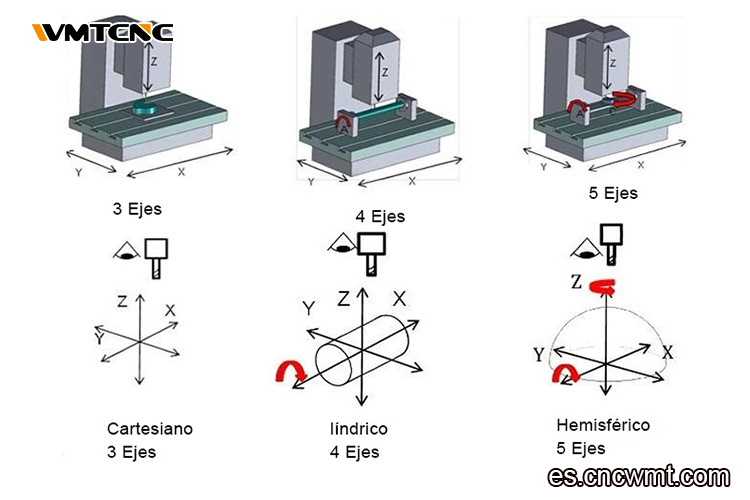

2.1 Configuraciones de ejes: VMC de 3, 4 y 5 ejes
Las VMC de tres ejes son el tipo más común en la fabricación general. Con su capacidad limitada para realizar movimientos lineales en los ejes X, Y y Z, estas máquinas son ideales para operaciones en superficies planas, como fresado frontal, embutición y taladrado. Su simplicidad garantiza la fiabilidad y unos costes más bajos, por lo que se utilizan ampliamente en talleres de metalurgia, fabricación de moldes y mecanizado de placas.
Las VMC de cuatro ejes introducen un eje giratorio, normalmente el eje A, que permite girar la pieza de trabajo. Esto aumenta la flexibilidad, ya que permite realizar operaciones en múltiples lados de una pieza sin necesidad de reposicionarla, lo que ahorra tiempo y mejora la concentricidad.
Las VMC de cinco ejes se consideran sistemas avanzados. Proporcionan un movimiento simultáneo en todos los ejes lineales y rotativos, como los ejes A y C. Este tipo de control es esencial en industrias como la aeroespacial y la fabricación de dispositivos médicos. En estos sectores se requieren geometrías complejas y un acabado superficial preciso.
El movimiento simultáneo en 5 ejes permite reducir los ajustes y minimizar la manipulación de las piezas. También facilita el mecanizado de superficies esculpidas, como álabes de turbinas y articulaciones artificiales.

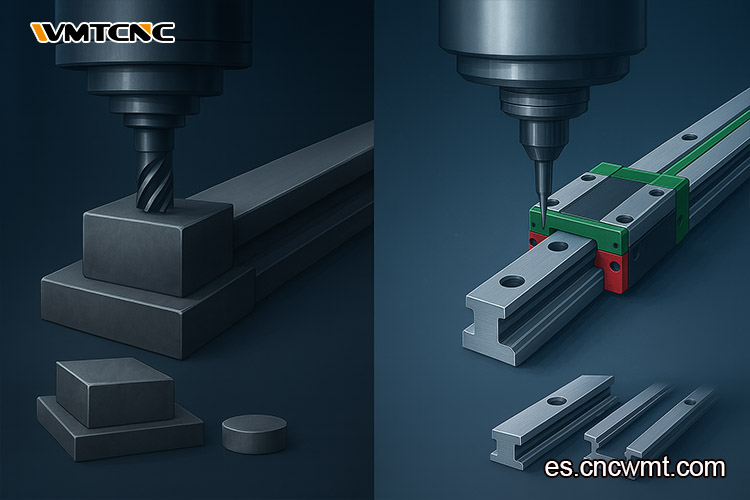

2.2 Sistemas de guías: guías rígidas frente a guías lineales
Los rieles duros, también conocidos como guías de caja, se mecanizan en la fundición de la máquina y se raspan a mano para garantizar una alineación precisa. Ofrecen una rigidez y una absorción de vibraciones superiores, por lo que son ideales para aplicaciones de corte pesado, como el mecanizado de acero inoxidable, acero endurecido o hierro fundido. Sin embargo, suelen dar lugar a velocidades de movimiento más lentas y requieren más lubricación y mantenimiento.
Por el contrario, los rieles de guía lineales están equipados con rodamientos de bolas recirculantes que se desplazan a lo largo de pistas endurecidas. Estos sistemas destacan en aplicaciones en las que se prioriza la velocidad, la capacidad de respuesta y la precisión, como el corte de aluminio a alta velocidad o la producción de piezas plásticas de precisión. Aunque son menos rígidos que los rieles duros, los rieles lineales requieren menos mantenimiento, producen menos calor y se utilizan normalmente en la electrónica de consumo y en la fabricación de piezas pequeñas.

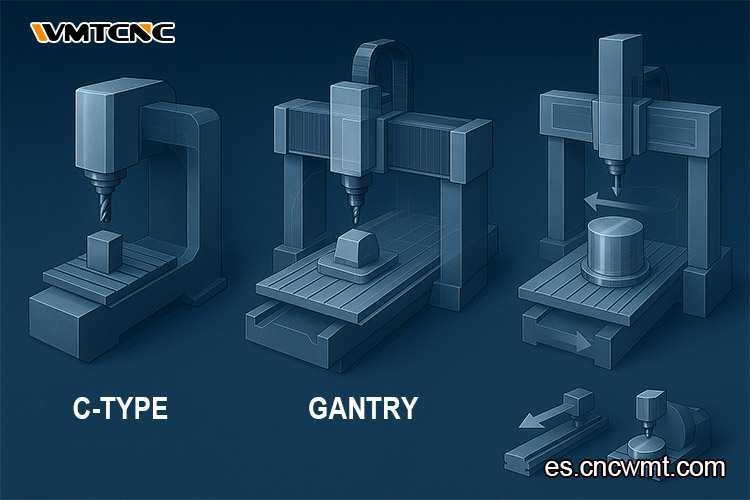

2.3 Arquitectura de la máquina: tipo C, pórtico; columna fija frente a mesa fija
Las máquinas de tipo C son compactas y rentables. Las estructuras de pórtico ofrecen una gran rigidez para piezas de gran tamaño. El mercado está dominado por las máquinas de columna fija (mesa móvil), mientras que las máquinas de mesa fija (columna móvil) son adecuadas para cargas más pesadas.
2.4 Velocidad del husillo y tipos de accionamiento
Los husillos accionados por correa son estándar y económicos. En cambio, los de accionamiento directo ofrecen altas revoluciones por minuto con vibraciones mínimas. Por su parte, los husillos con caja de engranajes proporcionan un alto par para trabajar con materiales resistentes.

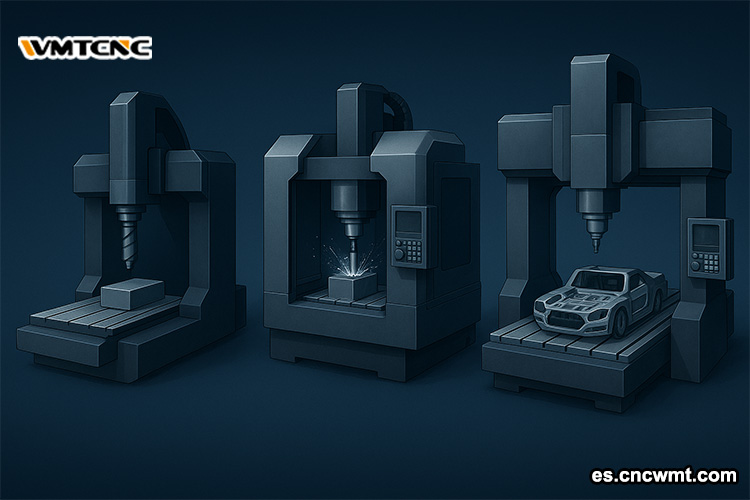

3. Categorías y ejemplos de VMC especializadas
3.1 Variantes de pórtico de alta velocidad, para moldes y para trabajos pesados
Las VMC de alta velocidad ofrecen entre 18 000 y 30 000 rpm y avances rápidos para aplicaciones electrónicas. Las máquinas de moldeo ofrecen una precisión de ±0,003 mm y equilibrio térmico. Los modelos de pórtico admiten un recorrido Z grande y componentes pesados.
3.2 Modelos de máquinas típicos en el mercado
Algunos ejemplos son las máquinas Haas VF-2 (tres ejes) y VM-3 (multieje), así como las grandes máquinas de pórtico personalizadas de fabricantes chinos.
4. Tabla comparativa de tipos de VMC
| Categoría | RPM | Recorrido (m/min) | Precisión (mm) | Tamaño de la mesa | Caso de uso |
| Alta velocidad | 18k–30k | 48-60 | ±0,008 | 600 × 400 mm | Teléfono, electrónica |
| Molde VMC | 12k–15k | 18–24 | ±0,005 | 1372 × 610 mm | Bases del molde |
| VMC de pórtico | 6k–10k | 20–30 | ±0,01 | 2000 × 4000 mm | Piezas aeroespaciales de gran tamaño |
5. Consideraciones prácticas para la selección de una máquina VMC
5.1 Adaptación a las necesidades de la pieza y el material
Antes de adquirir una máquina VMC, los fabricantes deben analizar la geometría, el tamaño y el tipo de material de sus piezas. Para piezas grandes o que requieren una gran eliminación de material, como componentes estructurales aeroespaciales o piezas forjadas de acero, se necesita una máquina rígida con un husillo potente y un bastidor reforzado. Esto suele implicar elegir una VMC con una estructura de rieles rígidos, un husillo cónico BT50 y sistemas de par accionados por engranajes.
Por el contrario, los componentes más pequeños y detallados (por ejemplo, conectores, carcasas de teléfonos inteligentes, piezas de relojes) se benefician más de las VMC de alta velocidad con husillos de accionamiento directo y guías lineales. El diámetro de la herramienta, la profundidad de corte y la tolerancia de las características deben influir en la selección del tipo de máquina.
5.2 Equilibrio entre precisión, velocidad, capacidad de actualización y presupuesto
La compra de una VMC es una inversión en capacidad futura, no solo una respuesta a las necesidades actuales. Los fabricantes deben tener en cuenta no solo el coste inicial, sino también los gastos de funcionamiento, la eficiencia de los cambios de herramienta, el consumo de energía y la flexibilidad para actualizar en el futuro (por ejemplo, añadiendo una mesa giratoria para capacidad de 4 ejes o sistemas de sonda). Algunas máquinas ofrecen modularidad que permite la ampliación del hardware en una fecha posterior. Un comprador inteligente equilibra el coste de la máquina con su contribución a la productividad, la reducción de los plazos de entrega y la satisfacción del cliente.
5.3 Asistencia de proveedores locales y opciones llave en mano
Para reducir el tiempo de inactividad y optimizar el rendimiento, elija proveedores que ofrezcan servicio técnico, formación e instalación a nivel local.

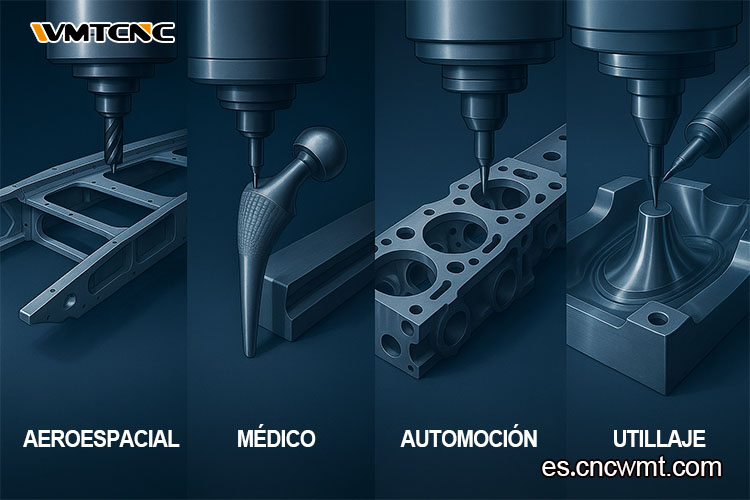

6. Casos de uso en la industria y tendencias futuras
6.1 Aplicaciones: automoción, medicina, aeroespacial, fabricación de moldes
Aeroespacial: Gantry de 5 ejes para bastidores.
Médico: 5 ejes para implantes.
Automoción: 4 ejes para carcasas de engranajes.
Molde: precisión de mecanizado de moldes de ±0,01 mm.

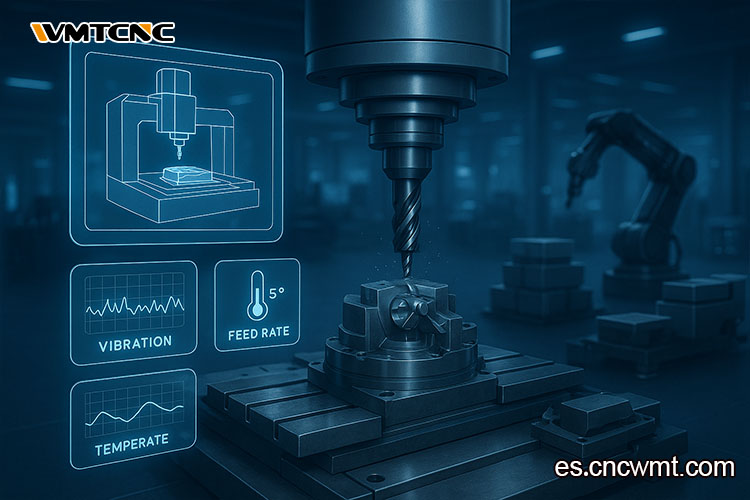

6.2 Tendencias emergentes: accionamiento directo, integración modular del IoT
A medida que la fabricación inteligente se generaliza, las VMC evolucionan al ritmo de los avances tecnológicos. Las máquinas modernas incorporan cada vez más motores de accionamiento directo, que eliminan el juego mecánico y permiten trayectorias de herramienta más suaves y rápidas. Esto se traduce directamente en una mayor calidad de la superficie y un menor desgaste de las herramientas.
Otra tendencia importante es la mayor integración del Internet de las cosas (IoT). Sistemas como HaasConnect y Siemens MindSphere permiten supervisar remotamente las máquinas. Los operadores y gestores pueden ver el estado, el tiempo de actividad, las cargas del husillo y los informes de errores. Esta información está disponible mediante paneles de control móviles o de escritorio.
Este nivel de visibilidad favorece el mantenimiento predictivo, mejora la programación y aumenta la eficiencia en toda la fábrica.
Además, muchas VMC modernas son modulares. Los usuarios pueden cambiar los husillos, añadir sistemas de palpación o carga automática y ampliar la automatización sin sustituir toda la máquina.
7. Conclusión y recursos adicionales
Elegir el tipo de VMC adecuado es fundamental para mejorar la productividad, la precisión y el retorno de la inversión. Al comprender las diferencias en la configuración de los ejes, los tipos de husillos, los rieles guía y la arquitectura de la máquina, los fabricantes pueden adaptar los equipos a las necesidades de producción. A medida que tendencias como la integración del IoT y el diseño modular dan forma al futuro, mantenerse informado ayuda a evitar errores costosos. La VMC adecuada aumenta la eficiencia y la competitividad.
