En las operaciones de fresado, es muy importante elegir el tamaño correcto de fresa para obtener precisión y eficacia. Si el tamaño de las brocas es incorrecto, pueden producirse problemas como el desgaste de la herramienta, imperfecciones en la superficie o malos resultados de mecanizado. En esta guía, hablaremos sobre cómo elegir el tamaño correcto de una broca de fresado universal. Explicaremos los aspectos importantes que hay que tener en cuenta, cómo medirlos correctamente y las cosas que pueden afectar a su elección. Así, conseguirá herramientas de mayor calidad y duración y un proceso de producción más eficaz.

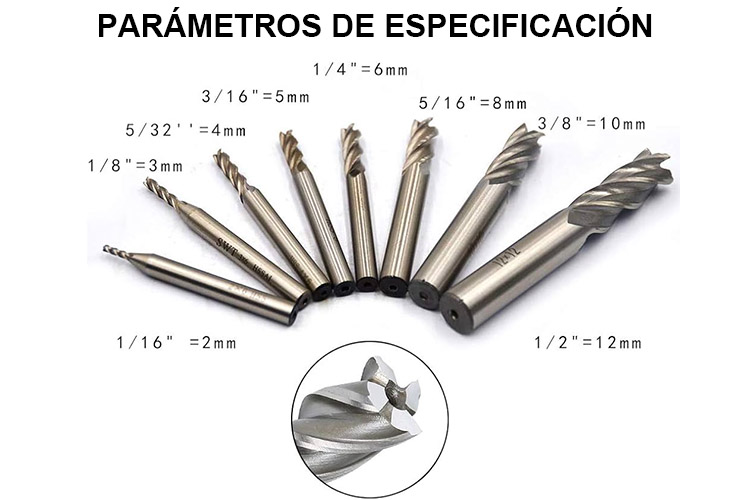

Parámetros Clave para Determinar el Tamaño de una Fresa Universal
El rendimiento de una fresa depende de su tamaño. Para elegir el tamaño de fresa adecuado, hay que tener en cuenta lo siguiente:
1. Diámetro (D)
Las fresas vienen en diferentes diámetros, que determinan el tamaño de los cortes que pueden hacer. Los diámetros más grandes permiten eliminar más material de una sola vez, lo que es ideal para desbastar o eliminar grandes cantidades de material. Pero puede suponer un mayor esfuerzo para la máquina y la herramienta, sobre todo cuando se trabaja a gran velocidad.
Impacto en el Rendimiento:
Utiliza brocas grandes para eliminar mucho material y hacer agujeros.
Hay de varios diámetros. Las más pequeñas son mejores para trabajos detallados.
2. Longitud de Corte (L1)
La «longitud de corte» se refiere a la parte de la broca que realmente realiza el corte. Para un mecanizado eficaz, la longitud de corte no debe ser superior a una cierta cantidad del diámetro de la herramienta. De lo contrario, podrían producirse vibraciones que afectarían a la precisión del mecanizado.
Rango recomendado:
Para obtener los mejores resultados, utilice una longitud de corte entre 1,5D y 3D.
Si la longitud de corte es demasiado larga, la herramienta podría volverse inestable, lo que podría afectar al acabado superficial y a la calidad de la pieza.
3. Longitud Total (L)
Se mide desde el extremo de las fresas hasta el mango. Esto afecta a la profundidad a la que la herramienta puede penetrar en la pieza y a la rigidez de la broca cuando se utiliza.
Consideraciones:
Para darle más estabilidad, la longitud total no debe ser más de cuatro veces el diámetro. Las herramientas más largas pueden dificultar la precisión.
4. Diámetro del Mango (d)
En otras palabras, el diámetro del mango es importante porque afecta al funcionamiento de la broca con el husillo de la máquina y a la cantidad de fuerza de torsión que puede soportar la herramienta. El diámetro del mango debe coincidir con el tamaño del husillo para garantizar un buen ajuste y una transmisión eficaz del par.
Tamaños típicos:
Los diámetros de mango suelen estar disponibles en tamaños que van de 6 mm a 12 mm. Los tamaños más grandes son mejores para tareas de fresado pesado porque proporcionan más rigidez.
5. Número de Dientes (Z)
El número de dientes de una fresa universal influye en la rapidez con la que elimina el material y en la suavidad de la superficie. Las brocas con más dientes suelen proporcionar un acabado más fino y una mayor eficiencia de corte, mientras que las brocas con menos dientes son más adecuadas para el corte basto y la eliminación de grandes volúmenes de material.
Gama Óptima:
De 2 a 4 dientes son perfectos para desbastar y eliminar material.
6 o más dientes son mejores para el acabado y el fresado de precisión.

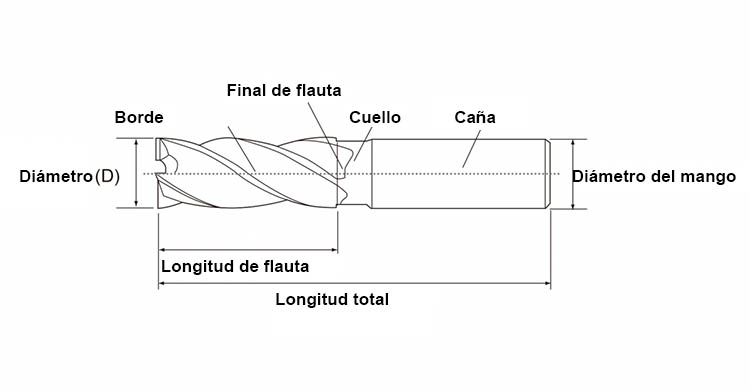

Medición del Tamaño de la Fresa: Guía paso a paso
Debe medir la broca de fresado correctamente para que se adapte a la máquina y funcione bien. A continuación le indicamos cómo puede medir su tamaño:
1. Medición del Diámetro
Utilice un calibre digital que pueda medir con una precisión de 0,01 mm para medir el diámetro de las fresas. Lo más importante es medir el borde exterior de los filos de corte. Asegúrese de no incluir ninguna zona que muestre signos de desgaste o daños. Si tiene bordes de corte en espiral, mida el diámetro de corte efectivo, que puede ser diferente del diámetro total de la herramienta.
2. Medición de la Longitud de Corte (L1)
A continuación, para medir la longitud de corte, coloque la herramienta verticalmente sobre una superficie plana y utilice un medidor de profundidad para medir la distancia desde la punta de la herramienta hasta el punto en el que cambia de forma.
Paso 1: Coloque la herramienta sobre una superficie plana para utilizarla como referencia.
Paso 2: Mida desde el filo de corte hasta el extremo de la herramienta, asegurándose de que la medición forme un ángulo recto.
3. Medición de la Longitud Total (L)
Utilice una regla o un calibrador de profundidad para medir la longitud total de las fresas. La longitud total incluye la longitud de corte y el mango. Esta medida asegura que la herramienta no es demasiado larga para el trabajo.
4. Recuento de Dientes
Cuente el número de dientes efectivos de las fresas. No olvide omitir los dientes que no quepan. Cuando frese brocas con diferentes disposiciones de dientes (como espaciado desigual entre dientes), cuente sólo los dientes de corte efectivos.
Factores a Tener en Cuenta a la hora de Elegir el Tamaño de Fresa Adecuado
Cuando elija una fresa universal, debe tener en cuenta algunos aspectos adicionales para asegurarse de que es la adecuada para su fresadora y el trabajo que necesita realizar.
1. Material a Cortar
La dureza del material es un factor importante a la hora de elegir el tamaño adecuado de la fresa. Para materiales más blandos, como el aluminio, son mejores las brocas pequeñas con más dientes, mientras que las brocas grandes con menos dientes son mejores para materiales más duros, como el acero o el titanio.
2. Velocidad y Potencia de Corte
Asegúrese de que el tamaño de la fresa se ajusta a los niveles máximos de RPM y potencia de la máquina. Si utiliza una broca demasiado grande, la máquina puede tener problemas para manejarla, lo que puede reducir el rendimiento y el desgaste de la herramienta.
3. Tipo de Operación
Piense en el tipo de fresado que va a realizar:
Fresado basto: Para cortes bastos, utilice brocas más grandes y con menos dientes. Esto le permitirá cortar el material rápidamente.
Fresado de acabado: Para los cortes de acabado, elige brocas más pequeñas y con más dientes para conseguir un acabado más suave.
4. Compatibilidad con la Máquina
Asegúrese de que la fresa encaja correctamente en el husillo y portaherramientas de su máquina CNC. El vástago (la parte en la que encaja la fresa) debe tener el mismo diámetro que el husillo (la parte por la que se desplaza la fresa) para que el corte sea estable y eficaz.
Matriz de Selección del Tamaño de la Fresa
| Application | Recommended Diameter (D) | Recommended Cutting Length (L1) | Recommended Teeth (Z) | Shank Diameter (d) |
|---|---|---|---|---|
| General Milling | 6mm – 50mm | 1.5D – 2D | 2-4 teeth | 6mm – 12mm |
| Precision Milling | 3mm – 16mm | 1.5D – 3D | 4-6 teeth | 6mm – 10mm |
| Rough Milling | 10mm – 50mm | 1.2D – 2D | 2-3 teeth | 10mm – 12mm |
| Finishing Milling | 3mm – 16mm | 2D – 3D | 6-8 teeth | 6mm – 10mm |
| Heavy-Duty Milling | 20mm – 50mm | 2D – 3D | 2-3 teeth | 12mm – 16mm |
Elegir el tamaño adecuado de su fresa universal es esencial para obtener los mejores resultados. Para asegurarse de que su herramienta es la adecuada para el trabajo, debe conocer el diámetro, la longitud de corte, la longitud total, el diámetro del mango y el número de dientes. Para tomar una decisión con conocimiento de causa, es importante medir estos parámetros con precisión y tener en cuenta factores como la dureza del material, la velocidad de corte y la compatibilidad con la máquina.
Siguiendo estas buenas prácticas conseguirá que su trabajo sea mejor y más duradero, reducirá los tiempos en los que no puede trabajar y aumentará la cantidad que puede producir.
