Introducción: La magia del torneado
Imagine una barra metálica cilíndrica en bruto que se transforma en un eje pulido, una barra con rosca perfecta o un cono preciso en cuestión de minutos. El secreto reside en el torno, a menudo denominado «la madre de las máquinas herramienta». En pocas palabras, un torno sujeta una pieza de trabajo y la hace girar mientras una herramienta de corte fija le da forma hasta convertirla en piezas con simetría rotacional. Desde cigüeñales para automóviles hasta candelabros ornamentados, los tornos son indispensables.
Componentes clave de un torno
Un torno típico consta de múltiples componentes, cada uno diseñado para cumplir una función específica en el proceso de mecanizado. A continuación se explican en detalle los elementos clave que lo componen.
Bancada
La bancada es la estructura rígida que soporta todos los demás componentes. Su función es mantener la alineación y estabilidad necesarias para una operación precisa y libre de vibraciones.
Cabezal y husillo
El cabezal alberga el husillo, así como los cojinetes y engranajes que permiten girar la pieza de trabajo. El husillo, conectado directamente al mandril, puede variar su velocidad mediante poleas, engranajes o sistemas electrónicos.
Mandril o sistema de sujeción
Los mandriles de tres o cuatro mordazas, las pinzas, las placas de fijación y los centros se encargan de sujetar la pieza giratoria. Las pinzas, en particular, ofrecen una alta precisión de centrado.
Contrapunto
Ubicado frente al cabezal, el contrapunto proporciona soporte a piezas largas mediante centros. También se emplea para operaciones de taladrado a lo largo del eje de la pieza.
Conjunto del carro
Este conjunto incluye:
– El soporte,
– El carro transversal,
– El soporte compuesto y
– El portaherramientas
Estos elementos permiten un movimiento preciso y controlado de la herramienta contra la pieza de trabajo en rotación.
Husillos de avance y de paso
El husillo de avance mueve el carro durante operaciones de torneado estándar. En cambio, el husillo de paso sincroniza el movimiento necesario para realizar roscados con precisión.
Faldón, engranajes y motor
El faldón aloja los controles de avance, embragues y volantes. El motor principal transmite la potencia a través de la caja de cambios y correas para accionar todo el sistema.
Sistema de refrigeración
Este sistema suministra fluido de corte directamente al punto de contacto entre la herramienta y la pieza. Así, mejora la refrigeración, extiende la vida útil de la herramienta y facilita la evacuación de virutas.

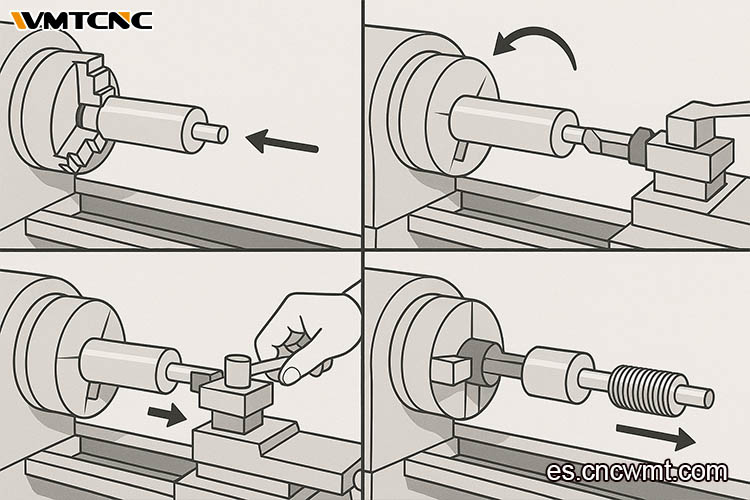

¿Cómo funciona un torno?
Montaje de la pieza
El proceso de torneado comienza cuando la máquina monta la pieza en bruto de forma segura en el mandril o entre los centros. El mandril sujeta la superficie exterior de la pieza y se bloquea en el husillo, que el motor acciona para hacer girar la pieza a una velocidad controlada. Una sujeción adecuada y firme es esencial para garantizar una rotación concéntrica, la precisión del mecanizado y la seguridad operativa.
Selección y configuración de la herramienta
Los tornos admiten una amplia variedad de herramientas de corte. Cada una de ellas está diseñada para una tarea de mecanizado específica.
Las herramientas de torneado se utilizan para dar forma a las superficies externas. Por su parte, las barras de mandrinar se emplean para ampliar orificios existentes. Las herramientas de biselado crean bordes angulados o biselados. En cambio, las herramientas de tronzado permiten cortar secciones de la pieza de trabajo de forma limpia y precisa.
Una vez seleccionada la herramienta adecuada, esta se alinea con la pieza de trabajo. El objetivo es garantizar un contacto óptimo en el punto de corte. Tras confirmar el espacio libre y la posición correcta, se pone en marcha el husillo. A continuación, comienza el ciclo de corte.
Durante la operación, la herramienta se acopla de manera constante a la pieza giratoria. Como resultado, se producen cortes estables y precisos que respetan las dimensiones programadas.
Configuración de parámetros
Ajuste la velocidad del husillo (RPM), la velocidad de avance y la profundidad de corte. Estos parámetros se incorporan directamente al programa en los tornos CNC.
Realizar el mecanizado
Ponga en marcha el husillo. Comience el acoplamiento de la herramienta: torneado (longitudinal), refrentado (transversal), ranurado/tronzado (cortes locales), torneado cónico (reposo angular compuesto o CNC), roscado (movimiento sincronizado) y taladrado/mandrinado (herramientas de contrapunto).
Formación y control de virutas
El material se corta para formar virutas. Para controlar este proceso, se emplean el refrigerante y los rompevirutas, los cuales contribuyen a mantener la temperatura y mejorar la gestión de las virutas generadas.
Refrigerante y lubricación
El refrigerante se dirige hacia la interfaz para reducir el calor y la fricción.
Medición y ajustes
Con las máquinas manuales, hay que detenerse e inspeccionar las dimensiones. Utilice calibres y micrómetros para realizar los ajustes necesarios.
Acabado y retirada
Detenga la máquina y retire la pieza de trabajo después del mecanizado final.
Capacidades y aplicaciones del torno
Características típicas mecanizadas
Estas características incluyen el torneado cilíndrico para diámetros exteriores (OD) y el mandrinado para diámetros interiores (ID). El torneado cónico crea superficies anguladas, que se aplican a menudo a los mangos de herramientas o a las piezas de acoplamiento. Por otro lado, el refrentado genera superficies lisas y planas perpendiculares al eje. Además, el roscado externo e interno resulta fundamental para crear interfaces de tornillos y pernos. Las operaciones de ranurado y tronzado se utilizan para crear ranuras o separar piezas de la materia prima. El moleteado proporciona texturas de agarre en mangos o pomos. El taladrado, el escariado y el mandrinado permiten crear orificios precisos con un acabado superficial de alta calidad. Los tornos CNC también permiten el mecanizado de múltiples perfiles y la creación de contornos esculpidos gracias a las herramientas avanzadas y al control de los ejes.
Usos en el mundo real
Los tornos son esenciales para producir piezas giratorias precisas, como cigüeñales, árboles de levas, husillos y rodillos. Los tornos desempeñan diversas funciones en múltiples industrias.
En la industria aeroespacial, tornean componentes estructurales de titanio y aluminio con tolerancias muy exigentes.
El sector energético depende de los tornos para producir ejes de turbinas, collares de perforación y hardware de contención nuclear.
Los fabricantes de productos médicos los utilizan para crear tornillos quirúrgicos, prótesis articulares e implantes personalizados.
Por otra parte, en la industria general, los tornos son esenciales para fabricar casquillos, bridas, accesorios para tuberías e incluso piezas decorativas.
Evolución y tornos CNC modernos
La evolución del torno ha culminado con el desarrollo de los sistemas de control numérico por ordenador (CNC). Estos han transformado la fabricación moderna. A diferencia de los tornos manuales, que dependen de la habilidad del operario y de la alimentación manual, los tornos CNC utilizan programación informática. Esta tecnología permite automatizar y controlar con precisión todas las operaciones de corte. Entre ellas se incluyen la velocidad del husillo, la trayectoria de la herramienta, la velocidad de avance y la profundidad de corte.
Los tornos CNC avanzados ofrecen herramientas motorizadas. Esto permite realizar operaciones integradas de fresado, taladrado y roscado sin necesidad de transferir la pieza de trabajo. Además, las configuraciones multieje —como el eje Y, los subhusillos o las torretas de eje B— permiten el mecanizado simultáneo en múltiples caras o geometrías complejas. Como resultado, el tiempo de configuración se reduce significativamente.
También contribuyen a la eficiencia los cambiadores automáticos de herramientas, los sistemas de palpación durante el proceso y los sistemas robóticos de manipulación de piezas. Estos elementos permiten una producción de gran volumen con mínima intervención humana. Por último, la integración completa con el software CAD/CAM facilita flujos de trabajo digitales sin fisuras. Desde el diseño hasta el producto final, los tornos CNC son hoy indispensables en entornos que exigen alta precisión y flexibilidad.
Elementos esenciales de seguridad
Asegure y equilibre bien la pieza de trabajo antes de poner en marcha la máquina. Los operarios nunca deben llevar guantes ni ropa holgada que pueda engancharse en las piezas móviles de la máquina. Se deben utilizar protectores de la máquina y protectores contra virutas durante las operaciones a alta velocidad. Tenga cuidado con las virutas calientes y los residuos que puedan salir disparados, y mantenga el espacio de trabajo limpio para evitar riesgos de tropiezos. Todos los operarios de la máquina deben estar familiarizados con las paradas de emergencia y los procedimientos de bloqueo y etiquetado.
Conclusión y llamada a la acción
Un torno da forma a las materias primas para convertirlas en piezas precisas y simétricas mediante una rotación y un corte controlados. Desde el torneado básico hasta el mecanizado CNC multieje avanzado, los tornos desempeñan un papel fundamental en todos los sectores. Comprender cómo funciona un torno permite tomar mejores decisiones en la selección de equipos, la optimización de procesos y la calidad de las piezas. Tanto si es nuevo en el mecanizado como si desea actualizar su taller, elegir el torno adecuado marca la diferencia. Explore nuestras soluciones o póngase en contacto con nosotros: le ayudaremos a encontrar la máquina que se adapta a sus necesidades y presupuesto.
