1. Introducción al husillo CNC

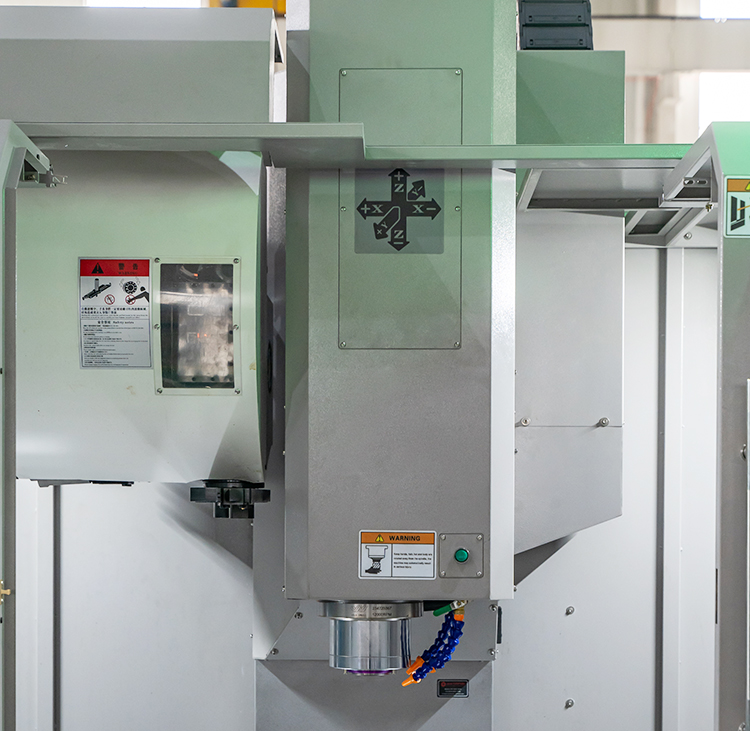

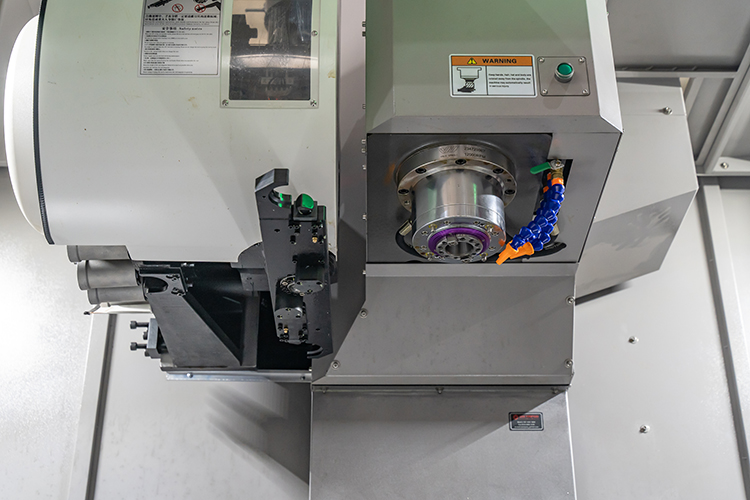

En el mundo de la fabricación de precisión, los centros de mecanizado CNC son la columna vertebral de la productividad y la precisión. En el corazón de estos sistemas se encuentra el husillo, un mecanismo giratorio de alta velocidad responsable de cortar, taladrar o dar forma a los materiales con una precisión excepcional. Cualquier variación o anomalía en la “Velocidad anormal del husillo CNC” puede provocar un efecto dominó de problemas, desde una reducción de la calidad del mecanizado hasta un fallo completo del sistema. Por tanto, comprender y resolver las anomalías de velocidad del husillo es esencial para los fabricantes que buscan un rendimiento óptimo, una mayor vida útil de la máquina y rentabilidad.
2. Comprender el síntoma de la velocidad anómala del husillo
2.1 Inestabilidad de la velocidad y desajuste de los valores de consigna
Un signo común de problemas de velocidad del cabezal es un desajuste entre la velocidad del cabezal ordenada (por ejemplo, S2000) y la salida real. Las máquinas pueden informar de velocidades reales significativamente inferiores a la consigna, lo que provoca un mecanizado incoherente y errores dimensionales.
2.2 Ruido inusual, sobrecorriente y retardo
Los operarios pueden notar ruidos de rectificado o un aumento de las vibraciones, a menudo seguidos de alarmas de sobrecorriente del motor o respuestas retardadas del husillo. Suelen ser los primeros indicadores de fricción mecánica o eléctrica.
2.3 Mal funcionamiento del encóder y pérdida de realimentación
Los sistemas que dependen de la realimentación dependen de datos precisos del encóder para controlar la rotación del cabezal. Si esta realimentación se interrumpe por un fallo del encóder o una pérdida de señal, el sistema de control no puede regular con precisión el funcionamiento del cabezal, lo que provoca velocidades erráticas.
3. Causas de las irregularidades en la velocidad del husillo
3.1 Causas mecánicas
Desgaste de la correa de distribución y problemas de transmisión
Las correas de distribución son un componente crítico en los sistemas de transmisión mecánica. Con el uso prolongado, las correas pueden aflojarse o desgastarse, provocando deslizamientos bajo carga. Una alineación imprecisa de la correa o la contaminación de la polea pueden agravar el problema.
Fallos en los rodamientos y problemas de lubricación
Los rodamientos desgastados o mal lubricados aumentan la resistencia a la rotación. Esta resistencia se manifiesta como un arranque lento del cabezal, un mantenimiento irregular de la velocidad y, en el peor de los casos, daños físicos en el cabezal o en los conjuntos del motor.
3.2 Causas eléctricas
Fallos del motor y del accionamiento
El motor del cabezal es accionado por un variador de frecuencia (VFD) o un servoamplificador. Una mala configuración de los parámetros o problemas térmicos en estos componentes pueden dar lugar a motores inestables o de bajo rendimiento.
Problemas e interferencias en la señal del encóder
La transmisión de señales de los encóderes puede verse afectada por un apantallamiento deficiente de los cables, interferencias electromagnéticas o acumulación de polvo en los lectores ópticos. Esto suele provocar errores de velocidad de lectura.
3.3 Errores de control y parámetros
Ajustes del sistema CNC y errores de realimentación
Unos parámetros de velocidad incorrectos, unas relaciones de transmisión incorrectas o una lógica defectuosa en los programas de PLC pueden hacer que el sistema CNC emita comandos de cabezal imprecisos.
Interferencias ambientales y desconfiguración del sistema
Una humedad excesiva, un suministro eléctrico inestable o máquinas de alta frecuencia en las proximidades pueden introducir ruido eléctrico que puede alterar la integridad de la señal y provocar anomalías en la velocidad.
4. Pasos para el diagnóstico y la resolución de problemas
4.1 Herramientas y preparativos previos al diagnóstico
Prepare las herramientas de diagnóstico esenciales: multímetro, herramientas de lubricación, llaves, hisopos con alcohol y cepillos de limpieza. Familiarícese con el manual de instrucciones del husillo y revise los registros de mantenimiento históricos.
4.2 Comprobaciones del sistema mecánico
Inspeccione la correa de distribución en busca de grietas, holgura o problemas de alineación. Gire manualmente el husillo para detectar rigideces o movimientos desiguales. Utilice un paño empapado en alcohol para limpiar la polea y la correa del codificador.
4.3 Comprobaciones eléctricas
Utilice un multímetro para comprobar la resistencia del motor. Compruebe el equilibrio trifásico dentro de un 5%. Compruebe la realimentación del codificador mediante el diagnóstico del sistema y compruebe el apantallamiento y la integridad de la conexión a tierra de todo el cableado.
4.4 Comprobaciones de software y realimentación
Compruebe los ajustes de los parámetros del cabezal en la interfaz del CNC (por ejemplo, #3741 en sistemas FANUC). Si persisten las incoherencias, vuelva a los ajustes de fábrica y recalibre la entrada de señal del encoder.
5. Soluciones eficaces basadas en las causas profundas
5.1 Sustituir o reparar correas y cojinetes
Sustituya las correas que presenten daños visibles o signos de deslizamiento. Sustituya los rodamientos si se producen ruidos, vibraciones o un aumento excesivo de la temperatura (>85°C) durante el funcionamiento.
5.2 Recalibrado del codificador y apantallamiento de la señal
Limpie los discos del codificador suavemente con alcohol, asegurándose de que no queda neblina de aceite. Blinde las líneas de señal con núcleos de ferrita magnética y manténgalas alejadas de los cables de alimentación.
5.3 Optimización de los parámetros del CNC y actualización del software
Revalidar los ajustes de relación de transmisión y anulación del cabezal. Si es necesario, actualice el firmware del CNC o reinicie la lógica de la máquina a partir de archivos de copia de seguridad.
5.4 Mejoras en la lubricación y el suministro eléctrico
Enjuague y sustituya la grasa o el aceite degradados. Asegúrese de que los conductos de aceite están desatascados. Instale un SAI o un estabilizador de tensión si las fluctuaciones de energía son un problema persistente.
6. Casos prácticos
Caso 1: La velocidad del husillo fluctúa en ±200 rpm
Diagnóstico: Dientes de la correa dentada muy desgastados.
Solución: Tras la sustitución y limpieza de la polea, la velocidad del cabezal se mantuvo estable dentro de una variación del 1%.
Caso 2: Velocidad del 60% con frecuentes alarmas de sobrecorriente
Diagnóstico: Las imágenes térmicas por infrarrojos mostraron temperaturas excesivas de los rodamientos (90°C). Se confirmó un fallo de lubricación.
Solución: Tras la relubricación, se reanudó el funcionamiento a plena velocidad sin alarmas.
7. Estrategia de mantenimiento preventivo
7.1 Controles mensuales, trimestrales y anuales
| Artículo | Frecuencia | Acción |
|---|---|---|
| Correa dentada | Mensualmente | Comprobar tensión y desgaste |
| Rodamientos | Semestral | Comprobación térmica y de vibraciones |
| Lubricación | Cada 2000 horas | Cambiar grasa/aceite |
| Respuesta del codificador | Trimestral | Comprobación y limpieza de señales |
| Alimentación | Trimestral | Prueba de estabilidad de la tensión |
7.2 Formación de los operarios y gestión medioambiental del emplazamiento
Formar al personal sobre las señales de avería y los protocolos de respuesta. Mantenga la temperatura del taller a 20±2°C y separe los cables de señal/alimentación para evitar interferencias.
7.3 Sistemas de supervisión y mecanismos de alerta temprana
Instale sensores de vibración del husillo y monitores térmicos. Establezca alarmas en el sistema CNC para umbrales de desviación (por ejemplo, caída de velocidad >5%).
8. Tabla comparativa: Fallo del husillo CNC Causa frente a síntoma frente a solución recomendada
| Causa | Síntoma | Remedio recomendado |
|---|---|---|
| La correa de distribución patina | Velocidad irregular | Sustituir la correa y alinear las poleas |
| Desgaste de los rodamientos | Ruido / sobrecalentamiento | Sustituir el rodamiento y lubricar |
| Fallo del codificador | Pérdida de información sobre la velocidad | Limpiar o sustituir el codificador |
| Interferencias eléctricas | Velocidad errática del cabezal | Cables de señal blindados y líneas de alimentación separadas |
| Mala configuración de los parámetros | Desajuste de velocidad | Ajustar y calibrar la configuración del CNC |
9. Conclusión
El husillo no sólo es el corazón de un centro de mecanizado CNC, sino también un factor determinante de la calidad del producto y la eficiencia del rendimiento. Abordar las anomalías en la velocidad del husillo requiere un enfoque sistemático: inspecciones mecánicas, diagnósticos eléctricos, verificación del software y control medioambiental. Y lo que es más importante, la aplicación de un sólido programa de mantenimiento preventivo puede reducir drásticamente los índices de averías y mejorar el rendimiento de la inversión.
